組端子台

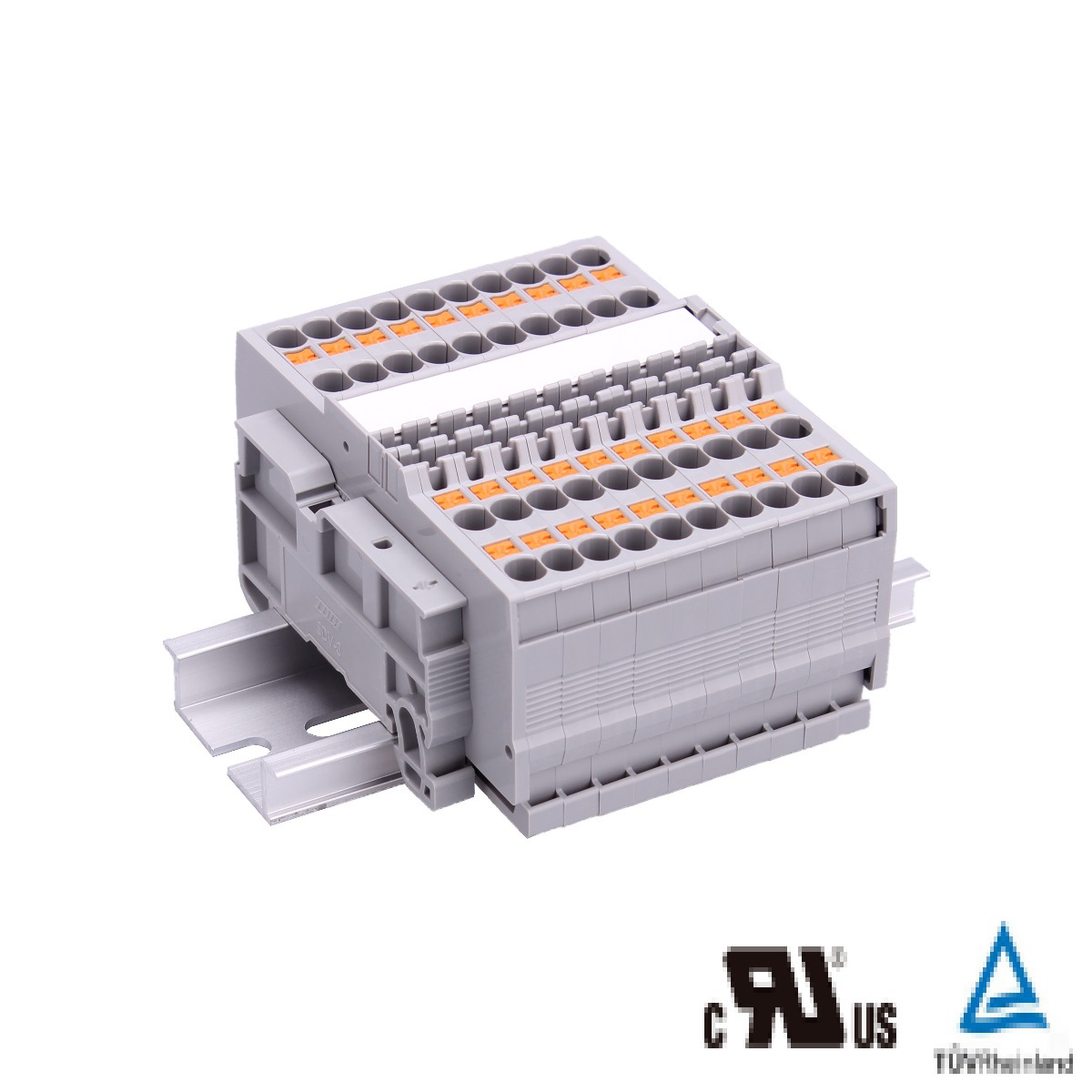

VTXL シリーズ

レール取付型 / スプリングロック式 / 一般端子台


※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。
製品一覧はこちら

性能・特性

標準使用状態 周囲温度-25℃～+60℃
（氷結又は、結露しないこと）
相対湿度45～85%
温度上昇 導電金具の温度上昇値35℃以下
絶縁抵抗 各充電部相互間及び各充電部と
取付金属板間で200MΩ以上
（DC500Vメガにて）
商用周波耐電圧 3000V/1分間
定格インパルス耐電圧 6~8KV
準拠規格 JIS C 8201―7―1
NECA C 2811（旧JIS C 2811）

材質

絶縁本体 66ナイロン樹脂 UL94 V-0
導電板 銅
スプリング SUS
記名板 PVC（白）
ボタン 66ナイロン樹脂 UL94 V-0

該当機種一覧

該当件数 95 件

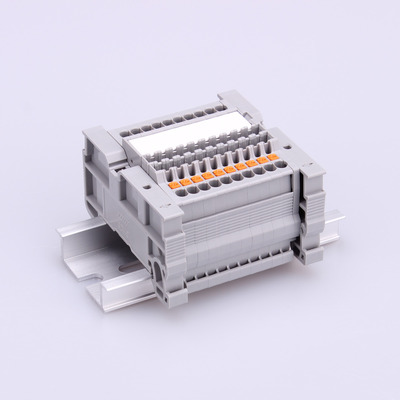

VTXL-1.5/2-□P

構成端子台
VTX-1.5/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

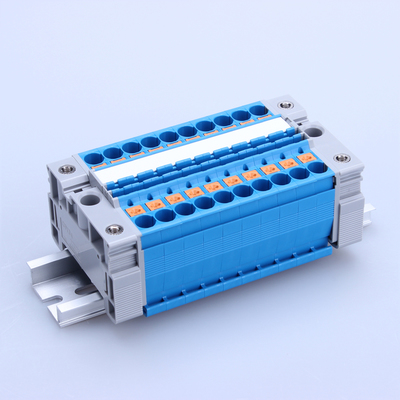

VTXL-1.5/2BL-□P

構成端子台
VTX-1.5/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-1.5/2R-□P

構成端子台
VTX-1.5/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

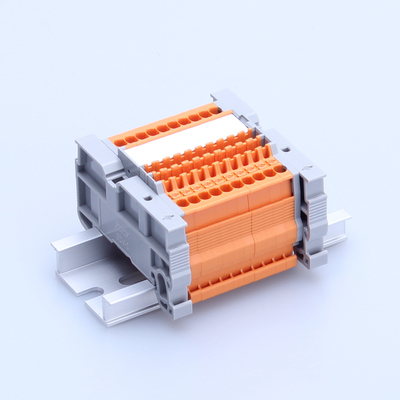

VTXL-1.5/2O-□P

構成端子台
VTX-1.5/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

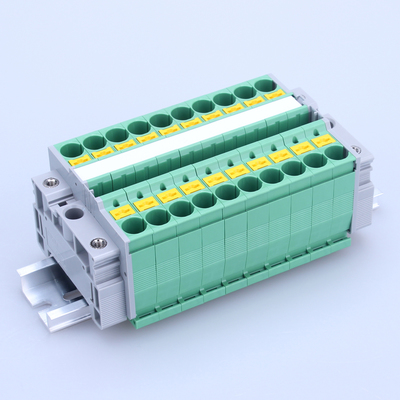

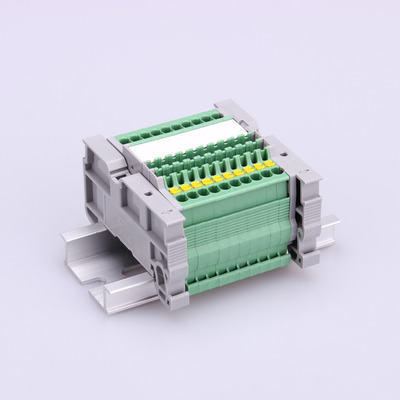

VTXL-1.5/2-PE-□P

構成端子台
VTX-1.5/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

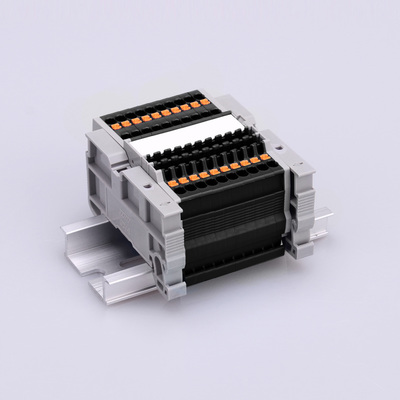

VTXL-1.5/3-□P

構成端子台
VTX-1.5/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

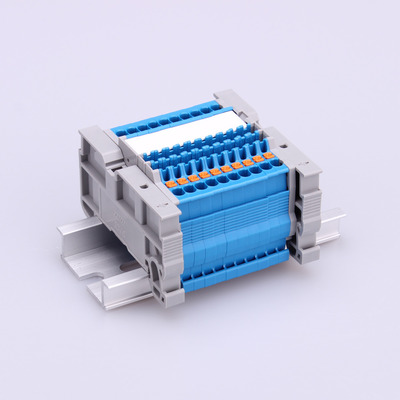

VTXL-1.5/3BL-□P

構成端子台
VTX-1.5/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
-
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

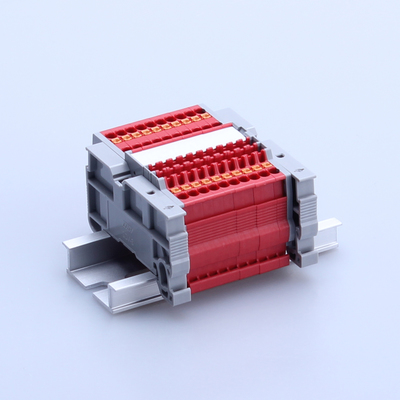

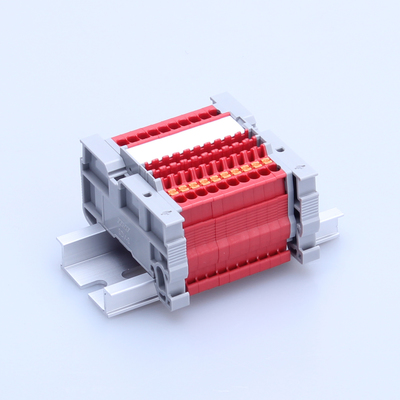

VTXL-1.5/3R-□P

構成端子台
VTX-1.5/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
-
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

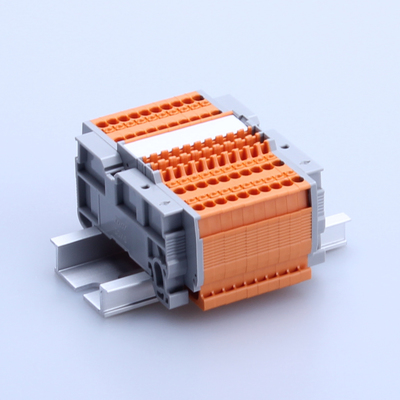

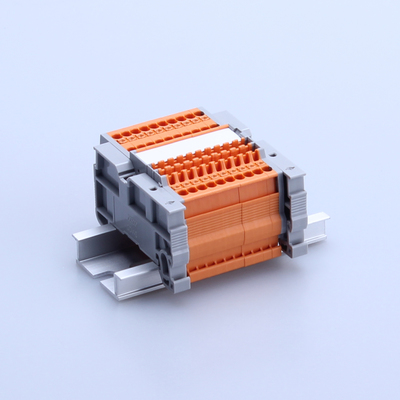

VTXL-1.5/3O-□P

構成端子台
VTX-1.5/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
-
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

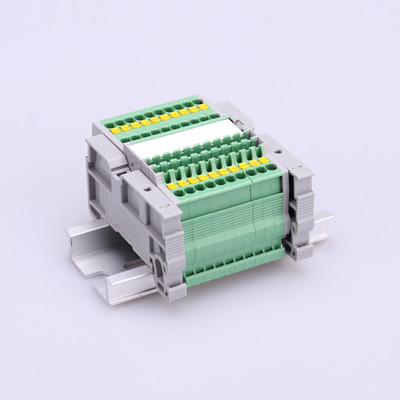

VTXL-1.5/3-PE-□P

構成端子台
VTX-1.5/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

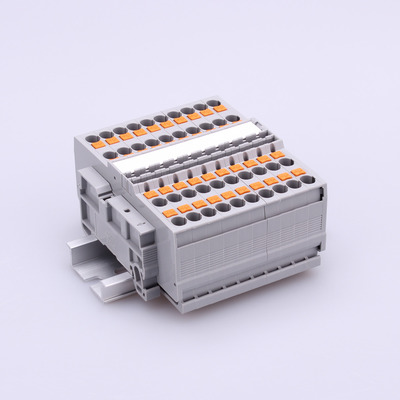

VTXL-1.5/4-□P

構成端子台
VTX-1.5/4
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

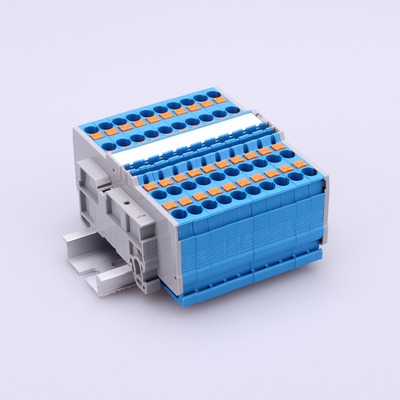

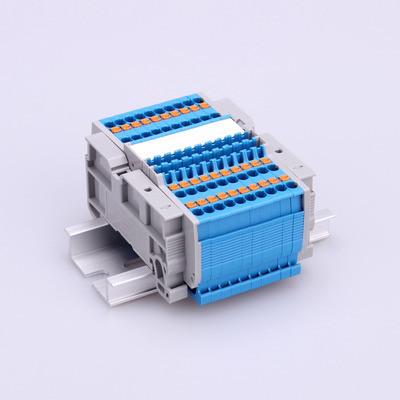

VTXL-1.5/4BL-□P

構成端子台
VTX-1.5/4BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

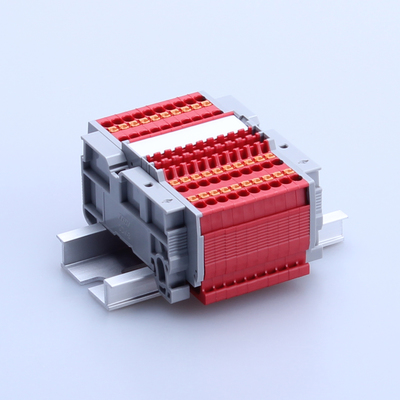

VTXL-1.5/4R-□P

構成端子台
VTX-1.5/4R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-1.5/4O-□P

構成端子台
VTX-1.5/4O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

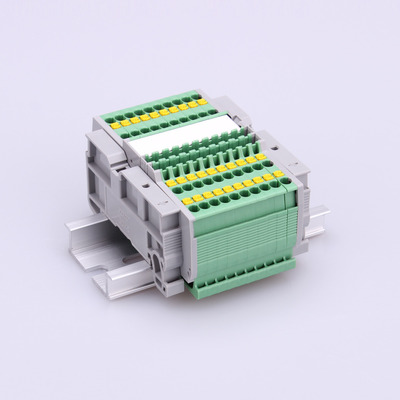

VTXL-1.5/4-PE-□P

構成端子台
VTX-1.5/4-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/2-□P

構成端子台
VTX-2/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/2BL-□P

構成端子台
VTX-2/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/2R-□P

構成端子台
VTX-2/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/2O-□P

構成端子台
VTX-2/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/2-PE-□P

構成端子台
VTX-2/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/3-□P

構成端子台
VTX-2/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/3BL-□P

構成端子台
VTX-2/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/3R-□P

構成端子台
VTX-2/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/3O-□P

構成端子台
VTX-2/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/3-PE-□P

構成端子台
VTX-2/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/4-□P

構成端子台
VTX-2/4
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/4BL-□P

構成端子台
VTX-2/4BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/4R-□P

構成端子台
VTX-2/4R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/4O-□P

構成端子台
VTX-2/4O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2/4-PE-□P

構成端子台
VTX-2/4-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

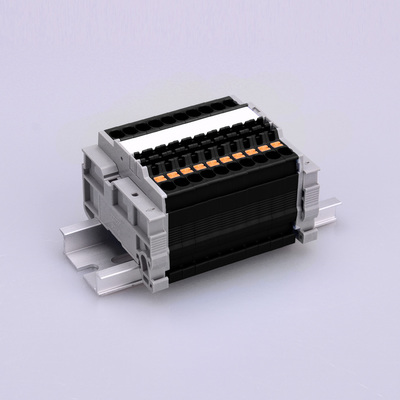

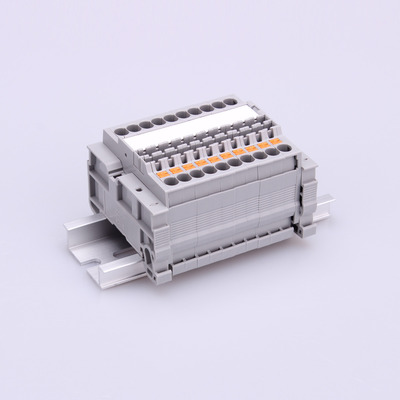

VTXL-2.5/2-□P

構成端子台
VTX-2.5/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

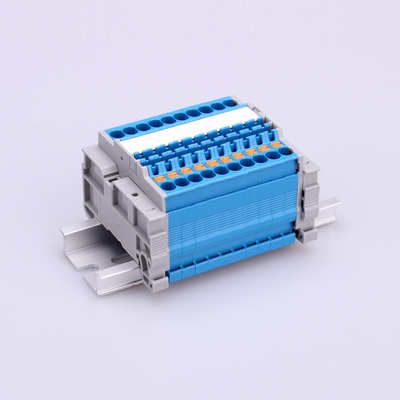

VTXL-2.5/2BL-□P

構成端子台
VTX-2.5/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

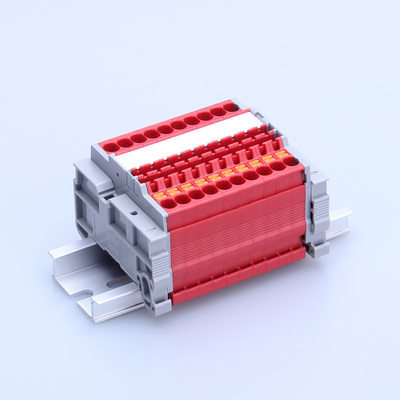

VTXL-2.5/2R-□P

構成端子台
VTX-2.5/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2.5/2O-□P

構成端子台
VTX-2.5/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

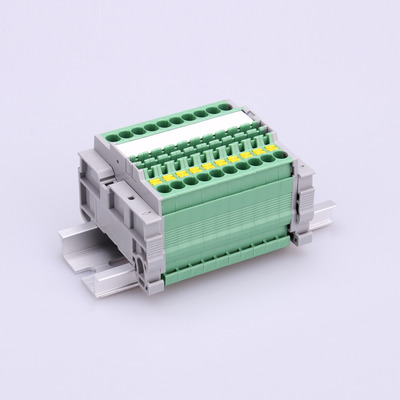

VTXL-2.5/2-PE-□P

構成端子台
VTX-2.5/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

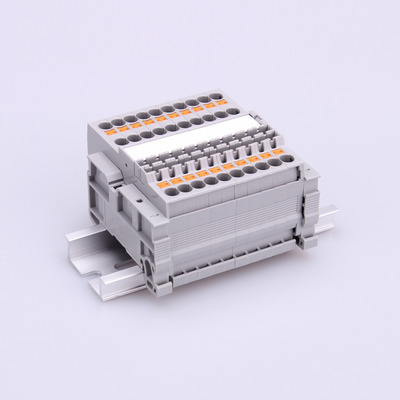

VTXL-2.5/3-□P

構成端子台
VTX-2.5/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

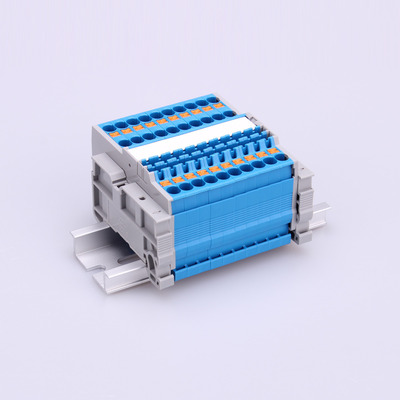

VTXL-2.5/3BL-□P

構成端子台
VTX-2.5/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2.5/3R-□P

構成端子台
VTX-2.5/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-2.5/3O-□P

構成端子台
VTX-2.5/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

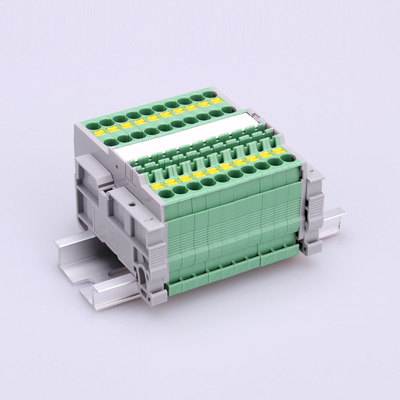

VTXL-2.5/3-PE-□P

構成端子台
VTX-2.5/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

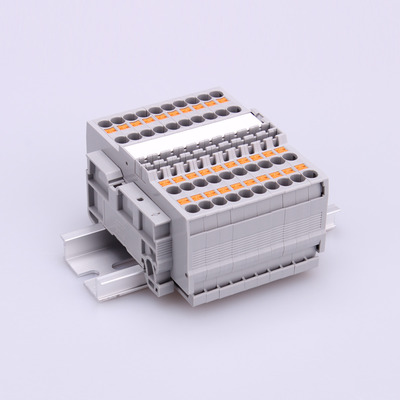

VTXL-2.5/4-□P

構成端子台
VTX-2.5/4
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

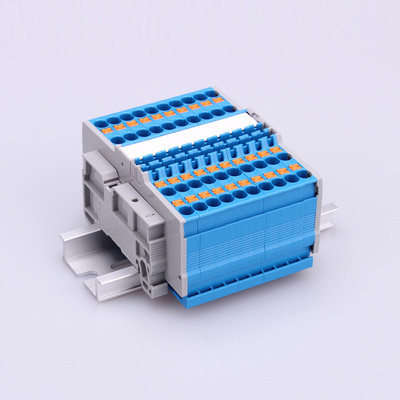

VTXL-2.5/4BL-□P

構成端子台
VTX-2.5/4BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

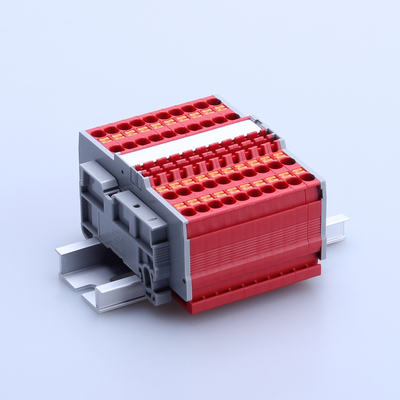

VTXL-2.5/4R-□P

構成端子台
VTX-2.5/4R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

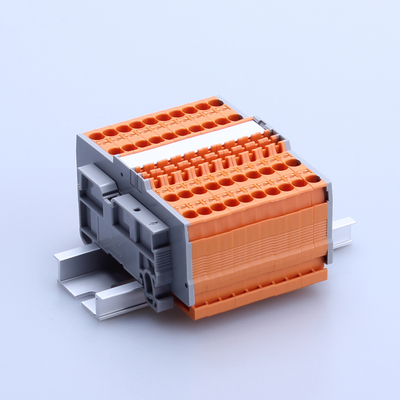

VTXL-2.5/4O-□P

構成端子台
VTX-2.5/4O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

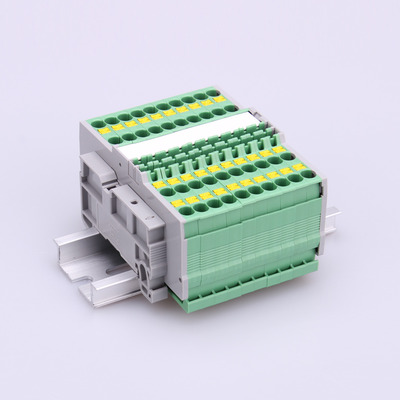

VTXL-2.5/4-PE-□P

構成端子台
VTX-2.5/4-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-4/2-□P

構成端子台
VTX-4/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

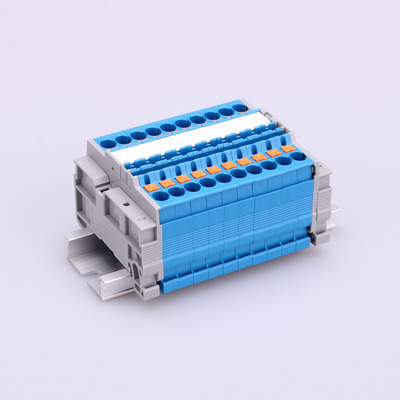

VTXL-4/2BL-□P

構成端子台
VTX-4/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

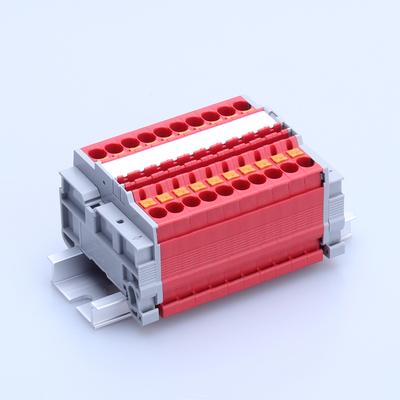

VTXL-4/2R-□P

構成端子台
VTX-4/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

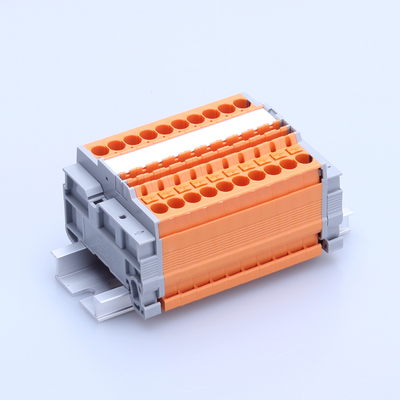

VTXL-4/2O-□P

構成端子台
VTX-4/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

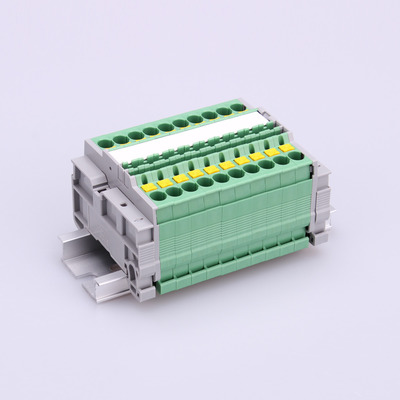

VTXL-4/2-PE-□P

構成端子台
VTX-4/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

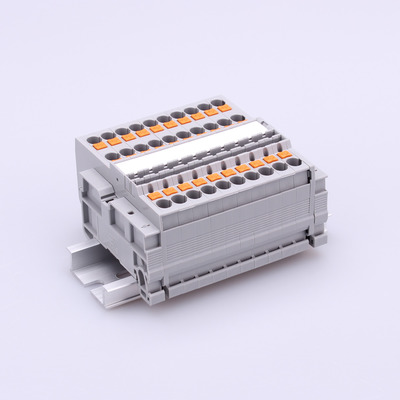

VTXL-4/3-□P

構成端子台
VTX-4/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

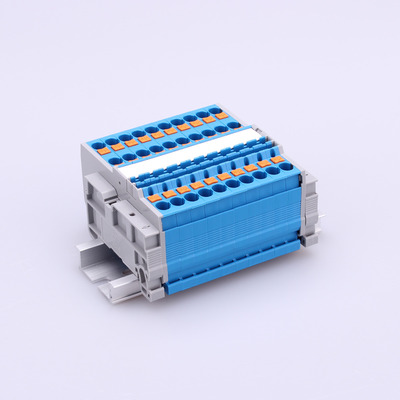

VTXL-4/3BL-□P

構成端子台
VTX-4/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-4/3R-□P

構成端子台
VTX-4/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

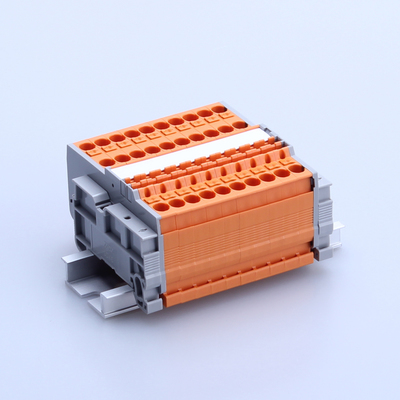

VTXL-4/3O-□P

構成端子台
VTX-4/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-4/3-PE-□P

構成端子台
VTX-4/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-4/4-□P

構成端子台
VTX-4/4
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-4/4BL-□P

構成端子台
VTX-4/4BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

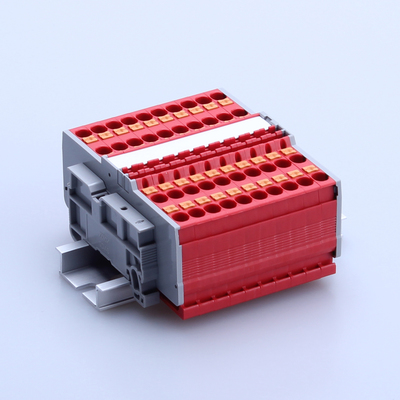

VTXL-4/4R-□P

構成端子台
VTX-4/4R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

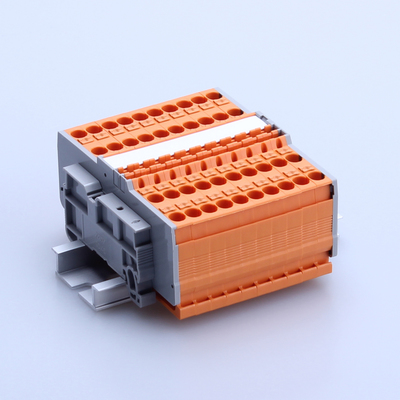

VTXL-4/4O-□P

構成端子台
VTX-4/4O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

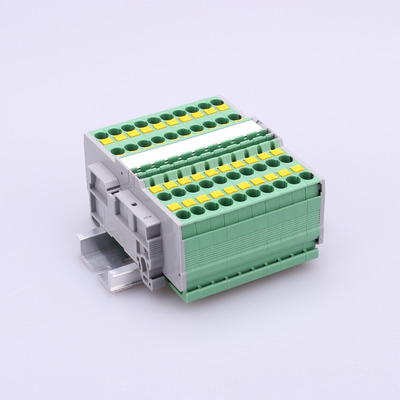

VTXL-4/4-PE-□P

構成端子台
VTX-4/4-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

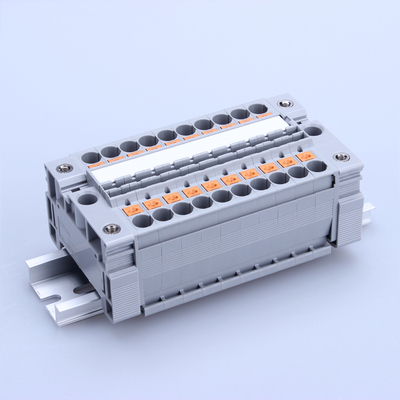

VTXL-6/2-□P

構成端子台
VTX-6/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

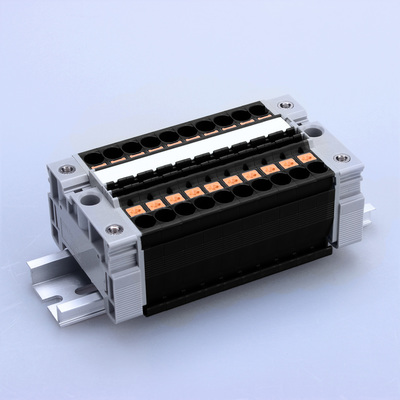

VTXL-6/2BL-□P

構成端子台
VTX-6/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

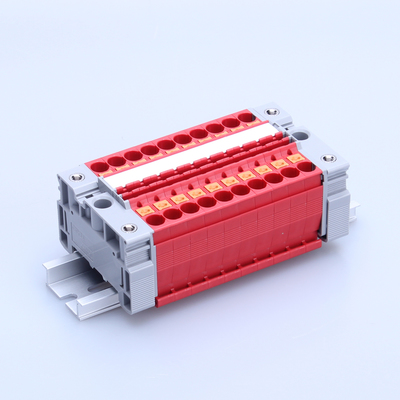

VTXL-6/2R-□P

構成端子台
VTX-6/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

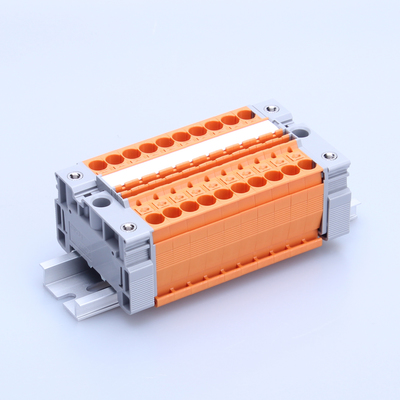

VTXL-6/2O-□P

構成端子台
VTX-6/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

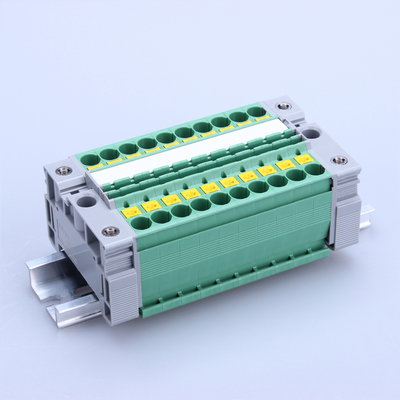

VTXL-6/2-PE-□P

構成端子台
VTX-6/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

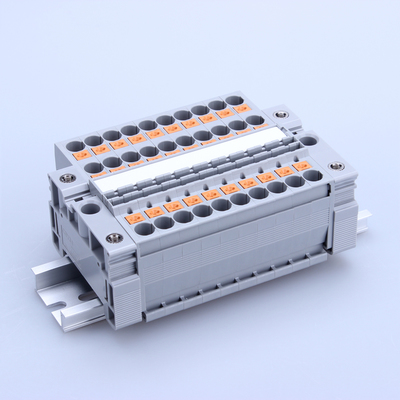

VTXL-6/3-□P

構成端子台
VTX-6/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

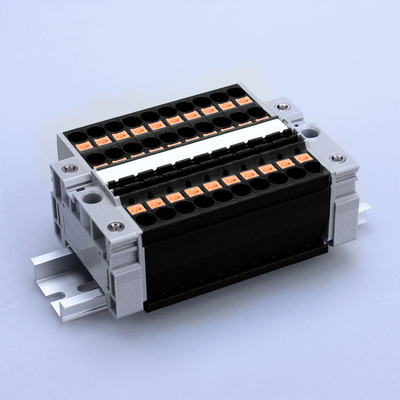

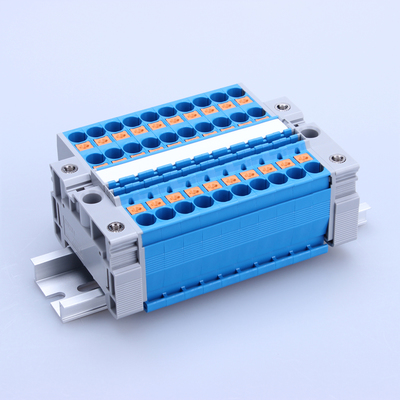

VTXL-6/3BL-□P

構成端子台
VTX-6/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

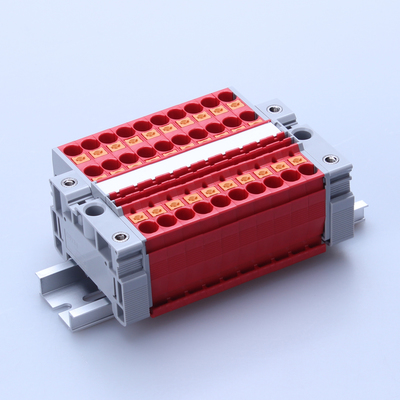

VTXL-6/3R-□P

構成端子台
VTX-6/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

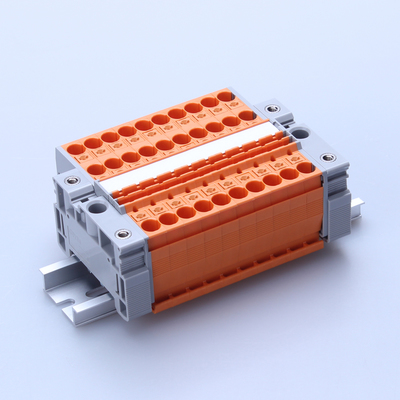

VTXL-6/3O-□P

構成端子台
VTX-6/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

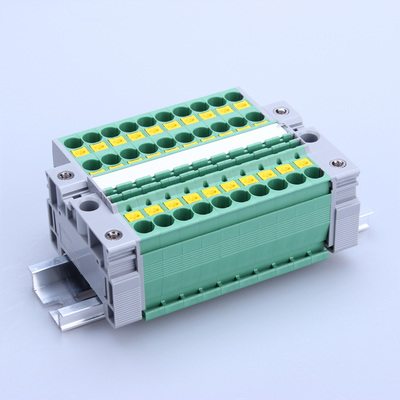

VTXL-6/3-PE-□P

構成端子台
VTX-6/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

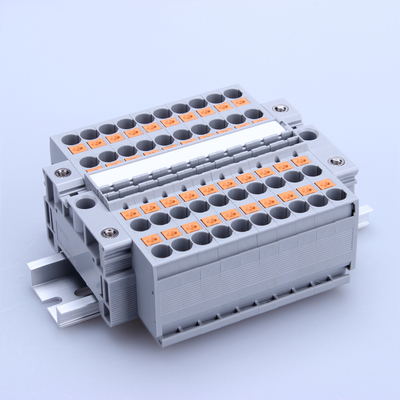

VTXL-6/4-□P

構成端子台
VTX-6/4
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

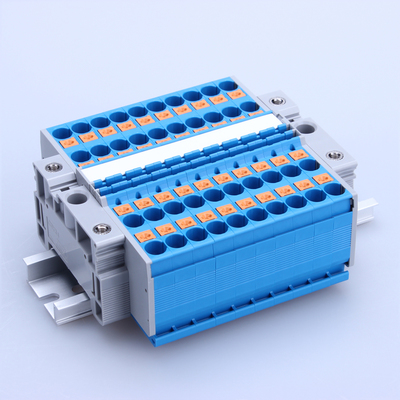

VTXL-6/4BL-□P

構成端子台
VTX-6/4BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

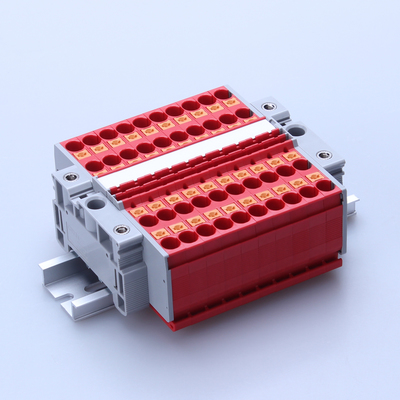

VTXL-6/4R-□P

構成端子台
VTX-6/4R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

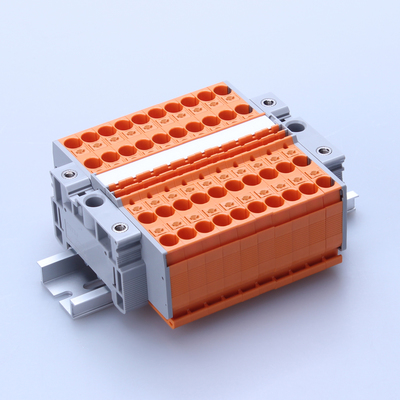

VTXL-6/4O-□P

構成端子台
VTX-6/4O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,41A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

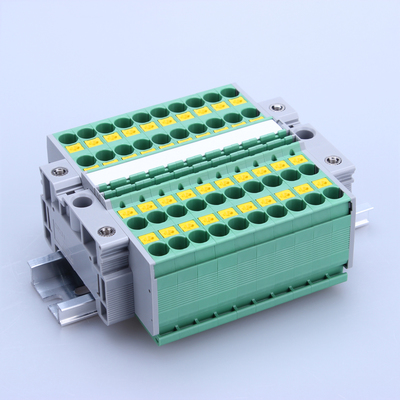

VTXL-6/4-PE-□P

構成端子台
VTX-6/4-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

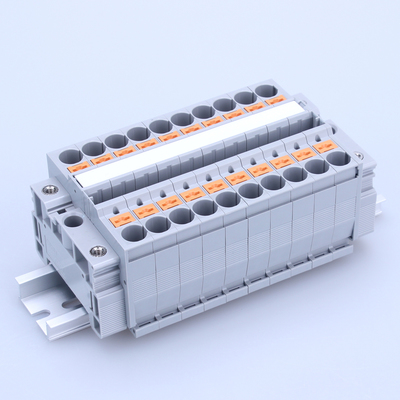

VTXL-10/2-□P

構成端子台
VTX-10/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

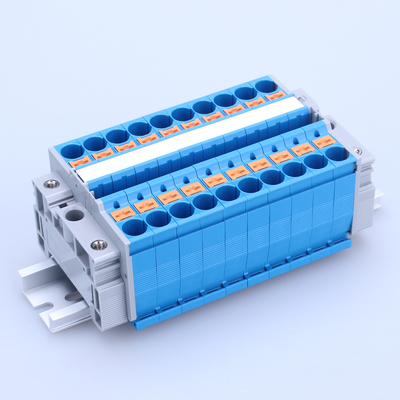

VTXL-10/2BL-□P

構成端子台
VTX-10/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

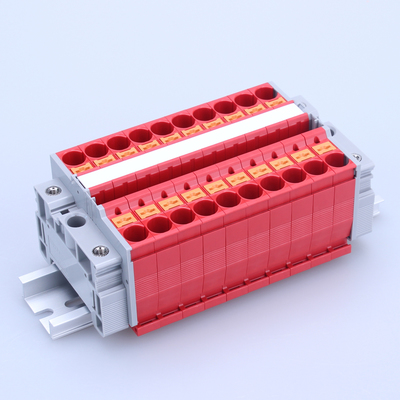

VTXL-10/2R-□P

構成端子台
VTX-10/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

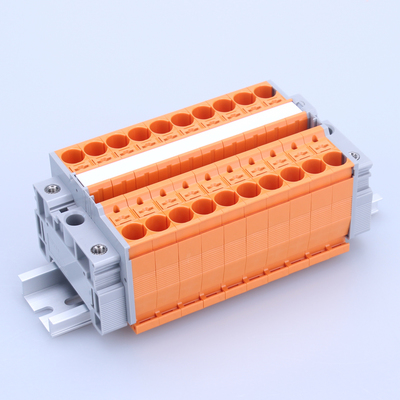

VTXL-10/2O-□P

構成端子台
VTX-10/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXL-10/2-PE-□P

構成端子台
VTX-10/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

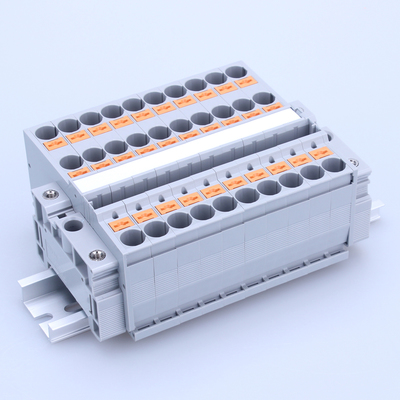

VTXL-10/3-□P

構成端子台
VTX-10/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

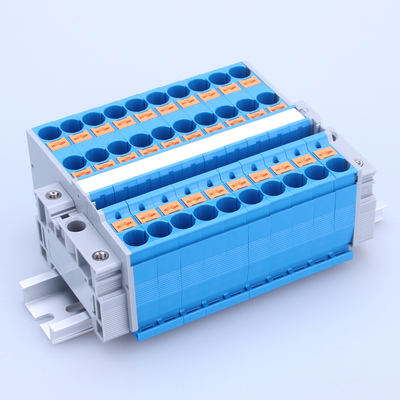

VTXL-10/3BL-□P

構成端子台
VTX-10/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

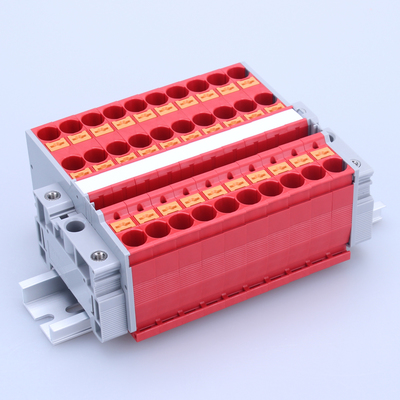

VTXL-10/3R-□P

構成端子台
VTX-10/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

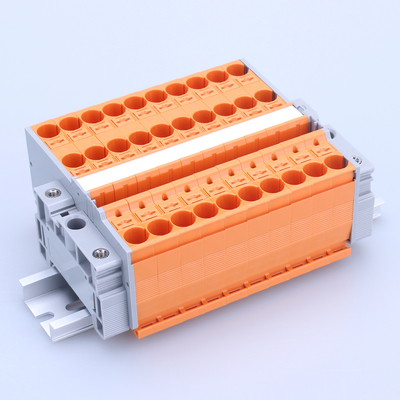

VTXL-10/3O-□P

構成端子台
VTX-10/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

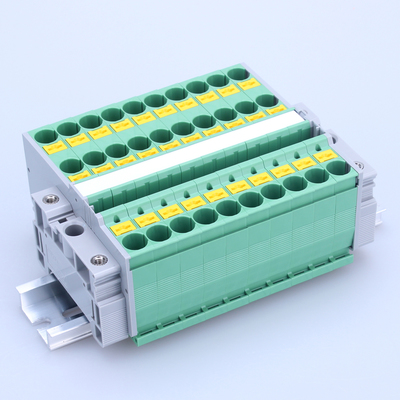

VTXL-10/3-PE-□P

構成端子台
VTX-10/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
9A,17A,24A,32A,57A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

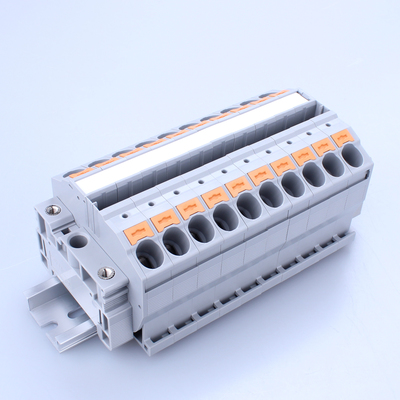

VTXL-16/2-□P

構成端子台
VTX-16/2
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

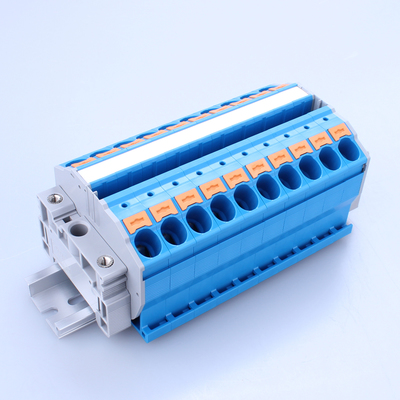

VTXL-16/2BL-□P

構成端子台
VTX-16/2BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

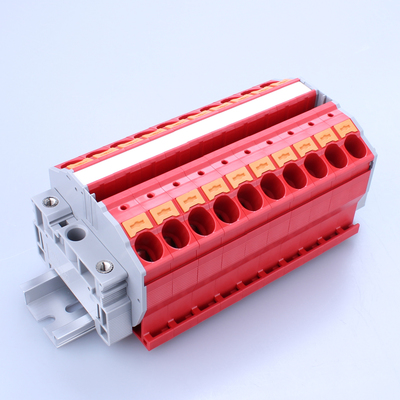

VTXL-16/2R-□P

構成端子台
VTX-16/2R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

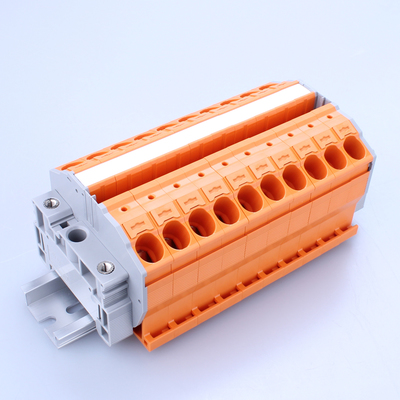

VTXL-16/2O-□P

構成端子台
VTX-16/2O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

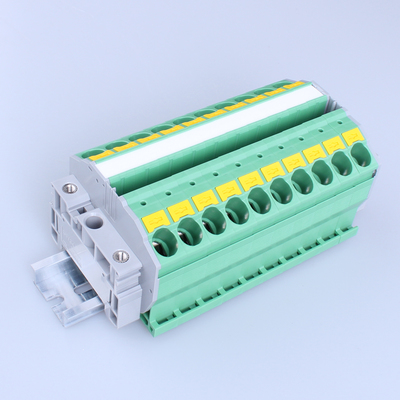

VTXL-16/2-PE-□P

構成端子台
VTX-16/2-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

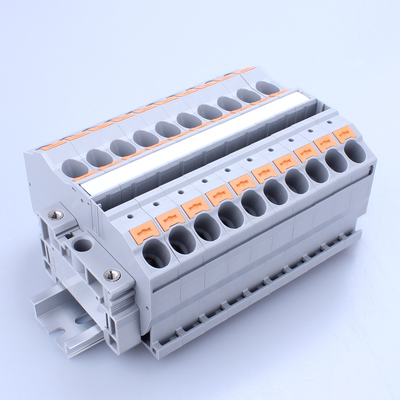

VTXL-16/3-□P

構成端子台
VTX-16/3
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

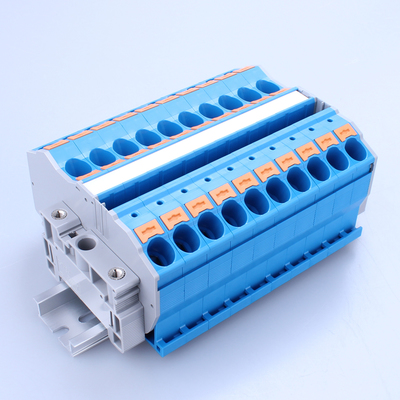

VTXL-16/3BL-□P

構成端子台
VTX-16/3BL
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

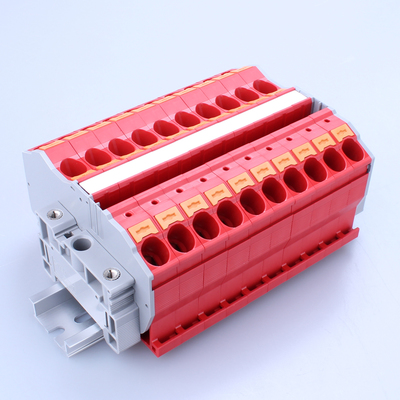

VTXL-16/3R-□P

構成端子台
VTX-16/3R
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

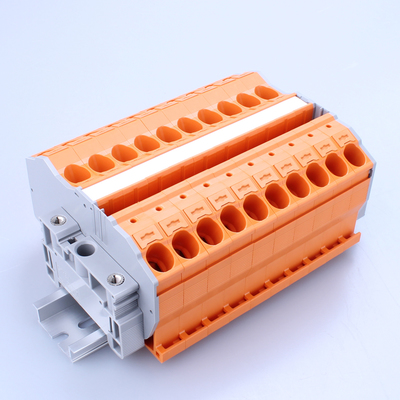

VTXL-16/3O-□P

構成端子台
VTX-16/3O
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
24A,32A,41A,57A,76A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

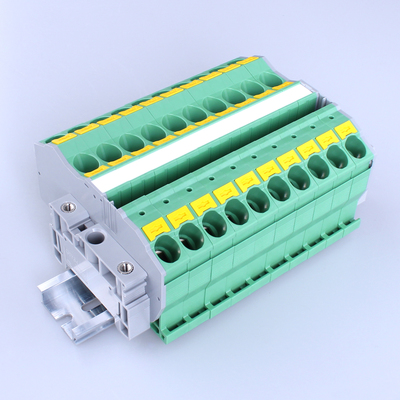

VTXL-16/3-PE-□P

構成端子台
VTX-16/3-PE
端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
1000V,1000V,1000V,1000V,1000V
定格通電電流
-
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明

TOP 製品情報 組端子台 VTXL
ページの先頭へ
