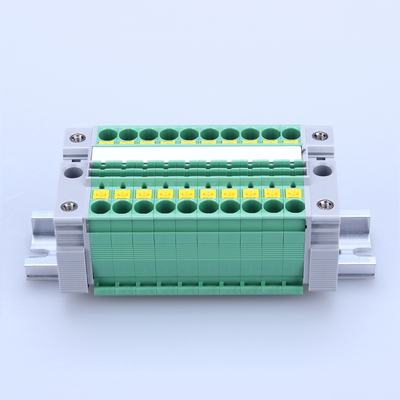

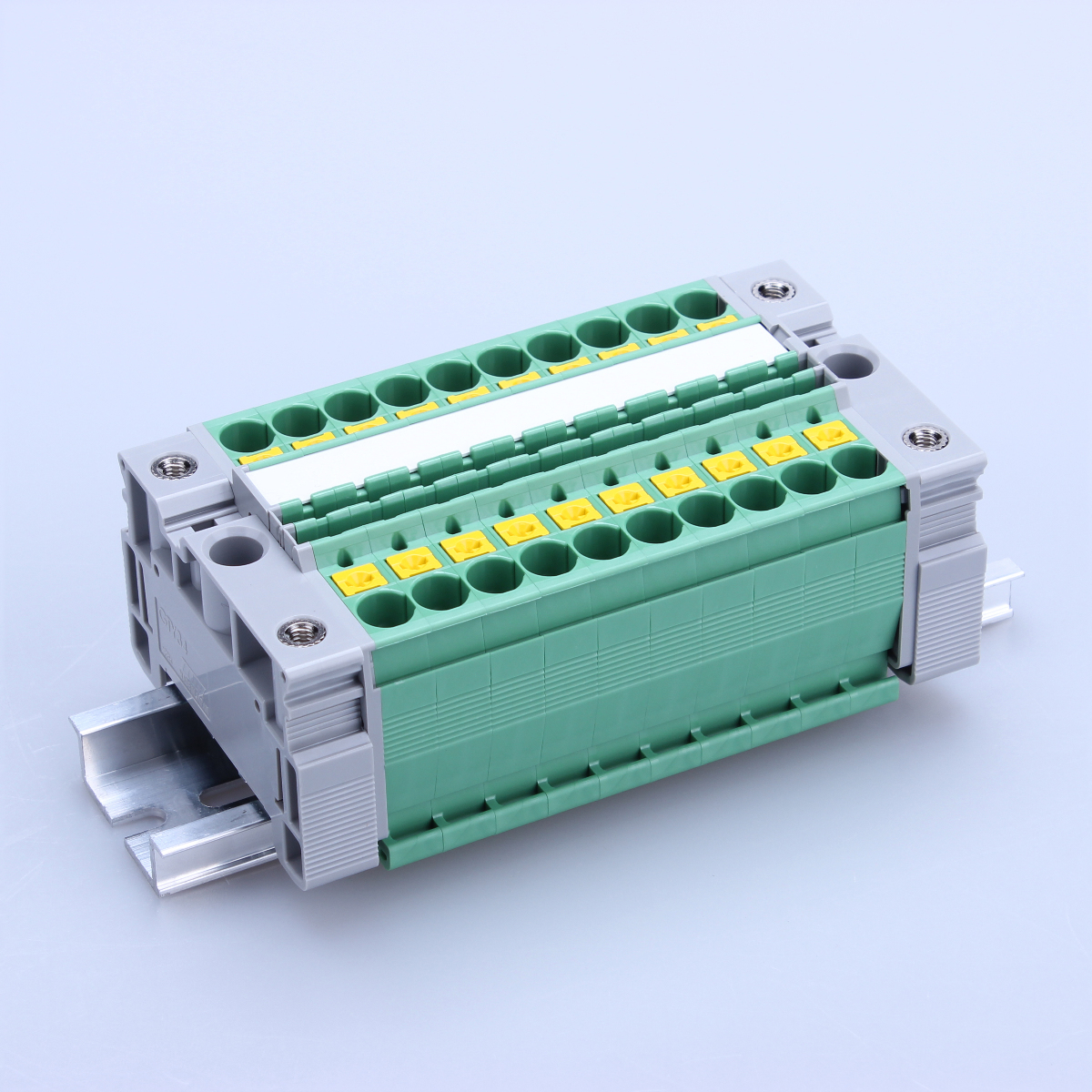

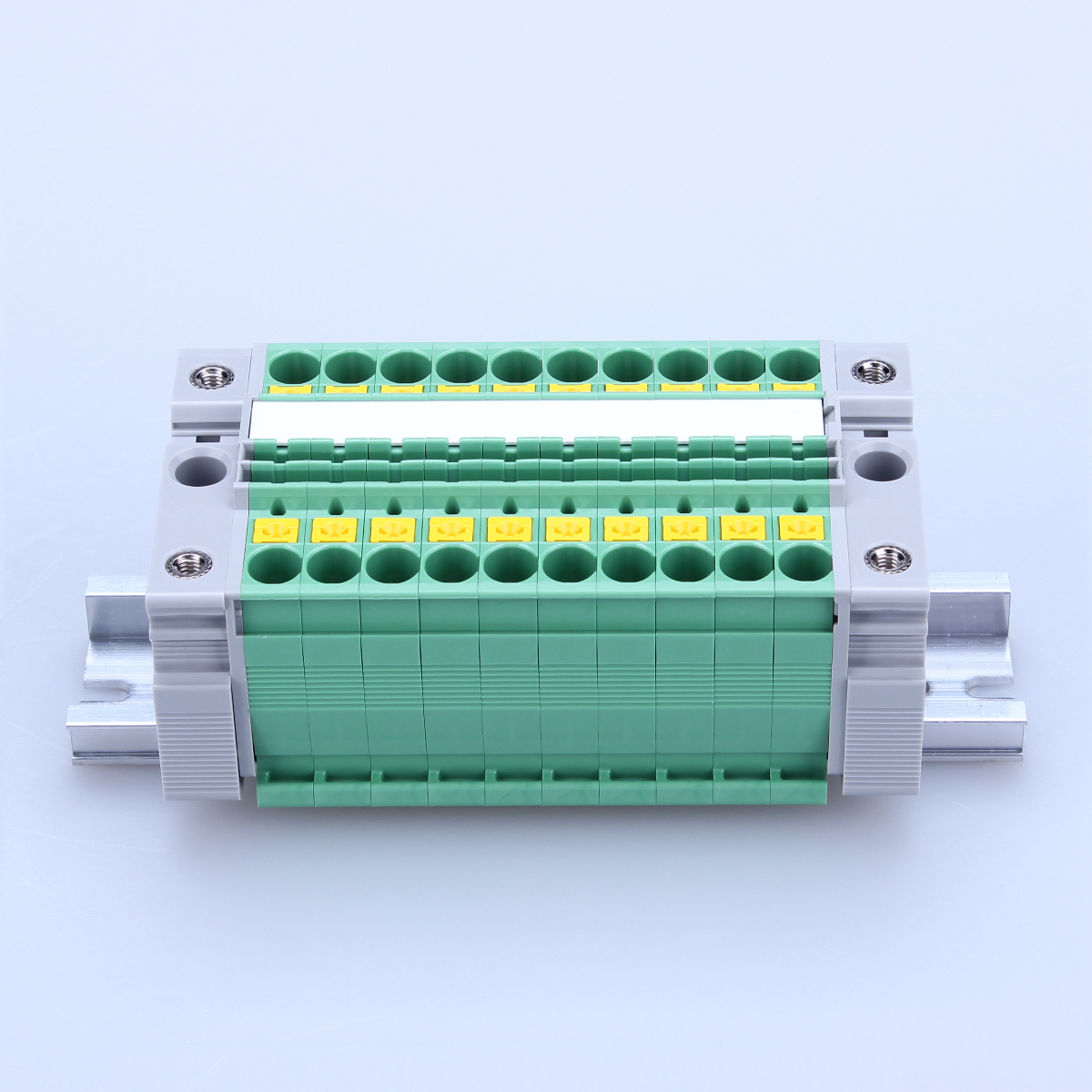

VTXL-6/2-PE-□P

VTXLシリーズ

組端子台 / レール取付型 / スプリングロック式 / 一般端子台

CADファイルダウンロード

この製品についてのお問い合せ

製品情報



※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。

一般仕様
電線サイズ(JIS) 0.75㎟ 1.5㎟ 2.5㎟ 4㎟ 6㎟
電線サイズ(AWG) - - - - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V AC・DC 1000V AC・DC 1000V AC・DC 1000V
定格通電電流 - - - - -
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG20-8 AWG20-8 - AWG20-8
定格絶縁電圧 AC・DC 600V AC・DC 600V - AC・DC 1000V
定格通電電流 - - - -
端子間ピッチ 8.20mm
形状 1段
適合圧着端子 DIN46228-4準拠
電線むき長さ 12~13mmmm
結線方式 スプリングロック
取付方法 DIN35mm

セット内容

この製品に使用されている端子台・オプション一覧
