VTX シリーズ

レール取付型 / スプリングロック式 / 一般端子台

※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。

製品一覧はこちら

仕様
カタログ

性能・特性

標準使用状態	周囲温度-25℃～+60℃ （氷結又は、結露しないこと）相対湿度45～85%
温度上昇	導電金具の温度上昇値45K以下
絶縁抵抗	各充電部相互間及び各充電部と取付金属板間で200MΩ以上（DC500Vメガにて）
商用周波耐電圧	3000V/1分間
定格インパルス耐電圧	6~8kV
準拠規格	JIS C 8201―7―1 NECA C 2811（旧JIS C 2811）

材質

絶縁本体	66ナイロン樹脂 UL94 V-0
導電板	銅
スプリング	SUS
記名板	PVC（白）
ボタン	66ナイロン樹脂 UL94 V-0

該当機種一覧

該当件数 95 件

VTX-1.5/2

定価　61 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/2BL

定価　66 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/2R

定価　66 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/2O

定価　66 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/2-PE

定価　270 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/3

定価　85 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/3BL

定価　89 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: -

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/3R

定価　89 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: -

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/3O

定価　89 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: -

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/3-PE

定価　325 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/4

定価　106 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/4BL

定価　115 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/4R

定価　115 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/4O

定価　115 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,17A,17A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-1.5/4-PE

定価　370 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/2

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/2BL

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/2R

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/2O

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/2-PE

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/3

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/3BL

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/3R

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/3O

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/3-PE

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/4

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/4BL

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/4R

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/4O

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2/4-PE

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 500V,500V,500V,500V,500V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/2

定価　64 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/2BL

定価　68 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/2R

定価　68 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/2O

定価　68 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/2-PE

定価　287 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/3

定価　89 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/3BL

定価　98 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/3R

定価　98 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/3O

定価　98 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/3-PE

定価　341 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/4

定価　110 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/4BL

定価　120 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/4R

定価　120 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/4O

定価　120 円 / 個

（販売単位：100）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,13A,17A,24A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-2.5/4-PE

定価　387 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/2

定価　100 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/2BL

定価　106 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/2R

定価　106 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/2O

定価　106 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/2-PE

定価　341 円 / 個

（販売単位：25）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/3

定価　140 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/3BL

定価　148 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/3R

定価　148 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/3O

定価　148 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/3-PE

定価　379 円 / 個

（販売単位：25）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/4

定価　174 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/4BL

定価　185 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/4R

定価　185 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/4O

定価　185 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: 6A,9A,17A,24A,32A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-4/4-PE

定価　426 円 / 個

（販売単位：25）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 800V,800V,800V,800V,800V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/2

定価　182 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/2BL

定価　189 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/2R

定価　189 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/2O

定価　189 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/2-PE

定価　454 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/3

定価　257 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/3BL

定価　267 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/3R

定価　267 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/3O

定価　267 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/3-PE

定価　569 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/4

定価　325 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/4BL

定価　340 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/4R

定価　340 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/4O

定価　340 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,41A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-6/4-PE

定価　676 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/2

定価　299 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/2BL

定価　307 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/2R

定価　307 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/2O

定価　307 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/2-PE

定価　630 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

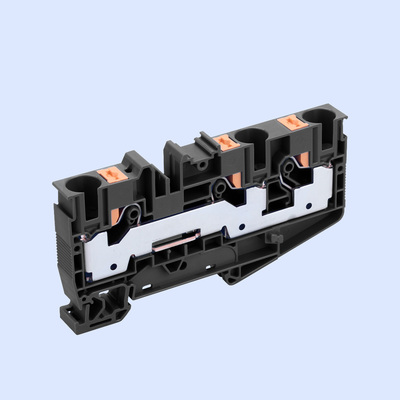

VTX-10/3

定価　476 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/3BL

定価　486 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/3R

定価　486 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTX-10/3O

定価　486 円 / 個

（販売単位：50）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

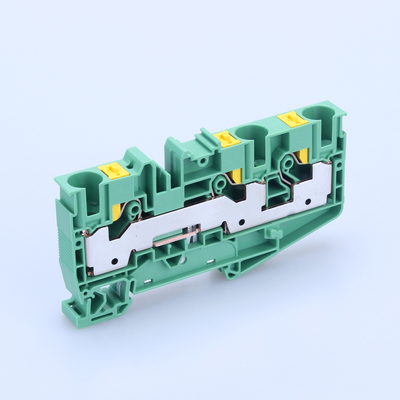

VTX-10/3-PE

定価　867 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 9A,17A,24A,32A,57A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

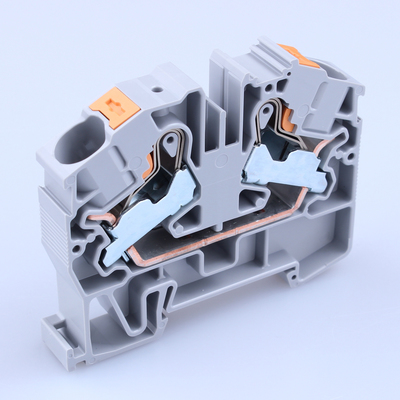

VTX-16/2

定価　359 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

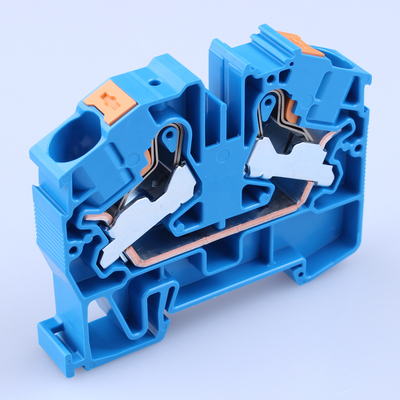

VTX-16/2BL

定価　370 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

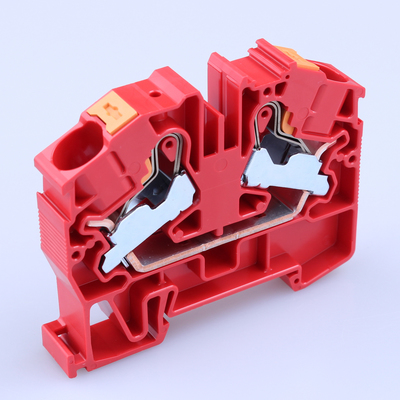

VTX-16/2R

定価　370 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

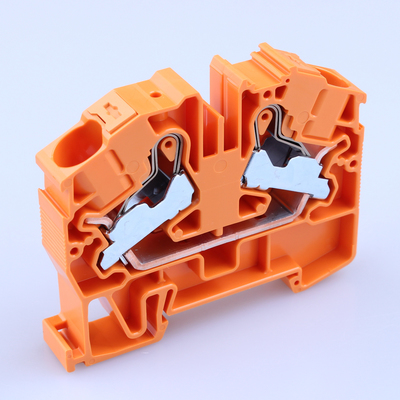

VTX-16/2O

定価　370 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

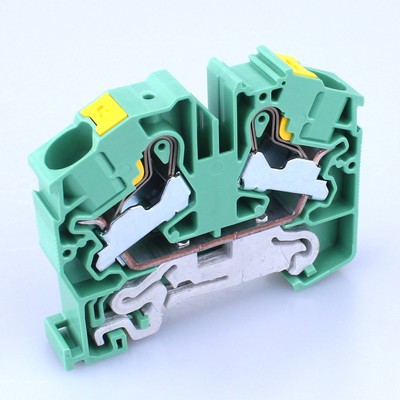

VTX-16/2-PE

定価　980 円 / 個

（販売単位：1）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

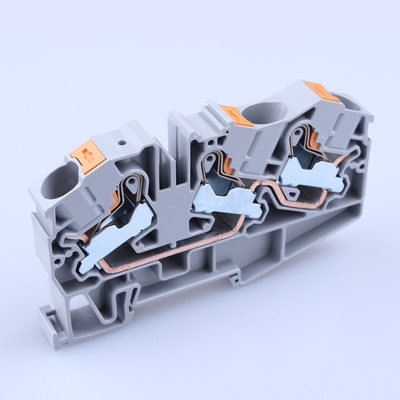

VTX-16/3

定価　573 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

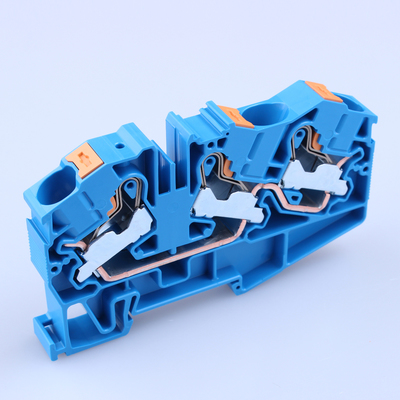

VTX-16/3BL

定価　586 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

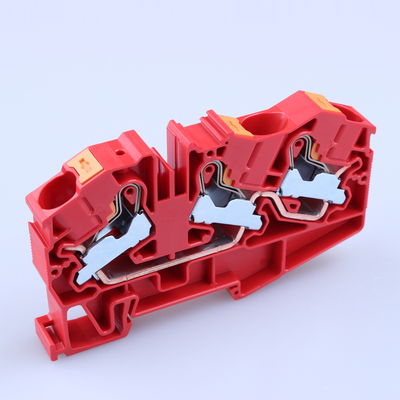

VTX-16/3R

定価　586 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

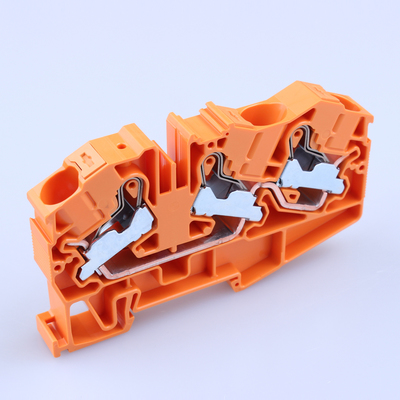

VTX-16/3O

定価　586 円 / 個

（販売単位：20）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: 24A,32A,41A,57A,76A

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

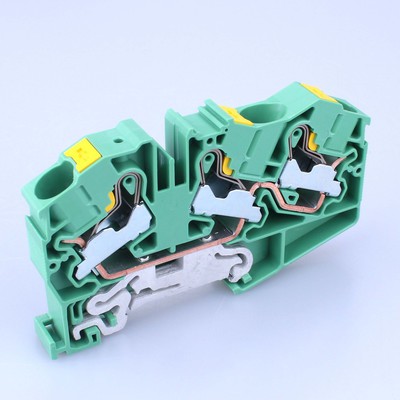

VTX-16/3-PE

定価　1,281 円 / 個

（販売単位：1）

端子ネジ: -

結線方式: スプリングロック

定格絶縁電圧: 1000V,1000V,1000V,1000V,1000V

定格通電電流: -

極数: -

形状: 1段

詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

製品検索

端子台

VTX シリーズ

性能・特性

材質

該当機種一覧

補足説明
