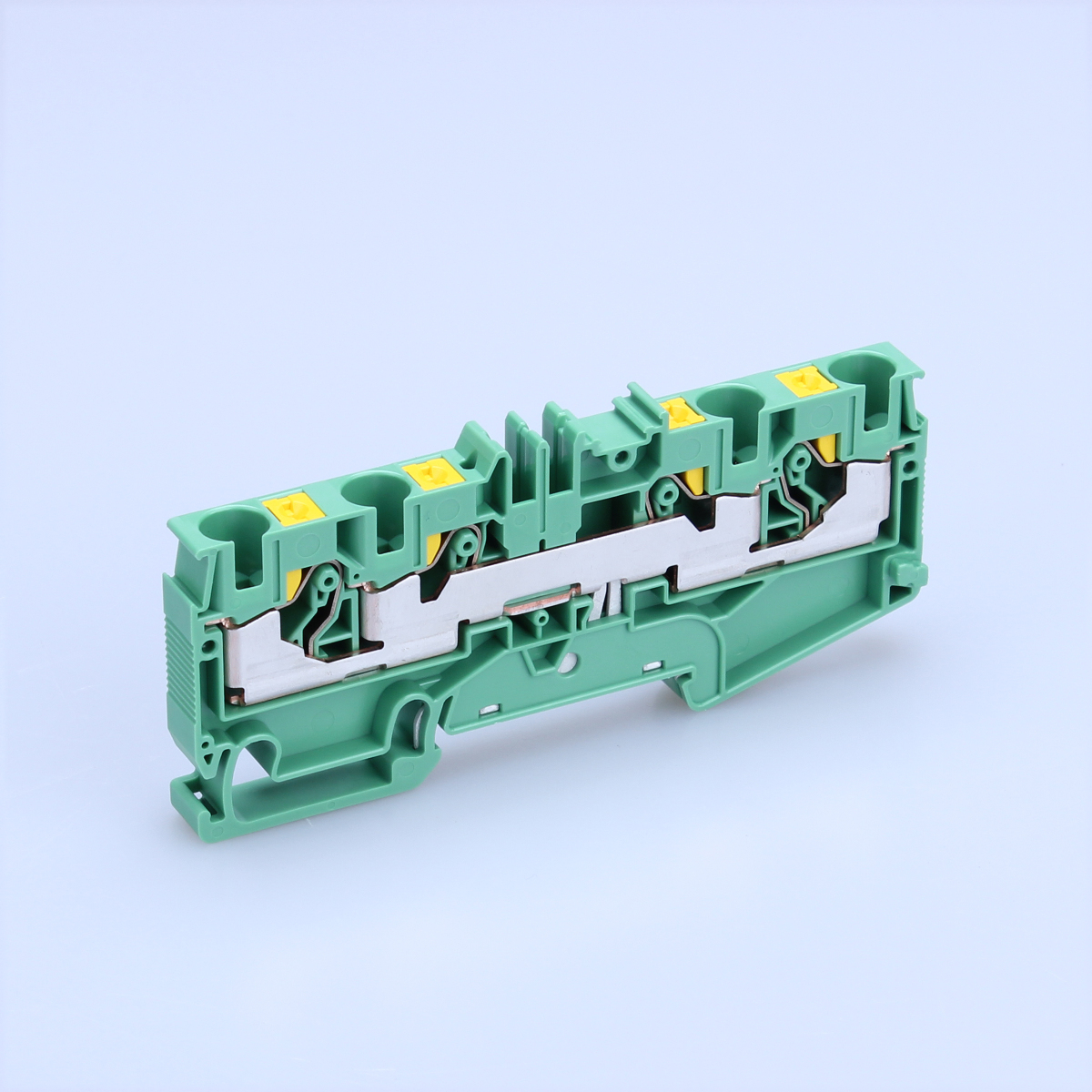

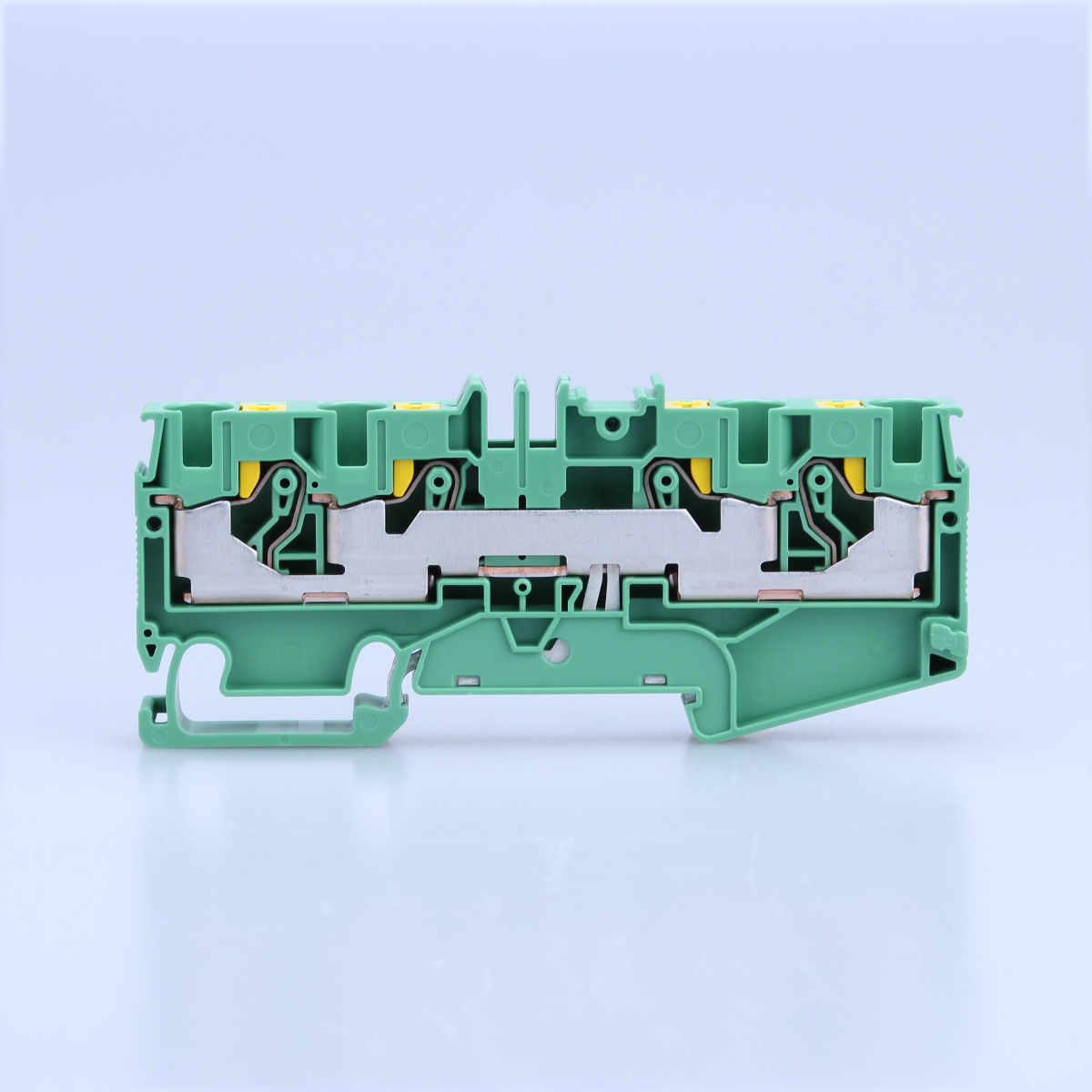

VTX-6/4-PE

VTXシリーズ

端子台 / レール取付型 / スプリングロック式 / 一般端子台

定価 676 円 / 個 (販売単位:20)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報



※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。

※DINレールの電気容量をご確認ください。

一般仕様
電線サイズ(JIS) 0.75㎟ 1.5㎟ 2.5㎟ 4㎟ 6㎟
電線サイズ(AWG) - - - - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V AC・DC 1000V AC・DC 1000V AC・DC 1000V
定格通電電流 - - - - -
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG20-8 AWG20-8 - AWG20-8
定格絶縁電圧 AC・DC 600V AC・DC 600V - AC・DC 1000V
定格通電電流 - - - -
端子間ピッチ 8.20mm
形状 1段

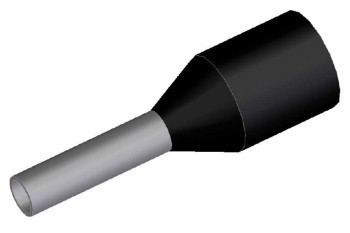

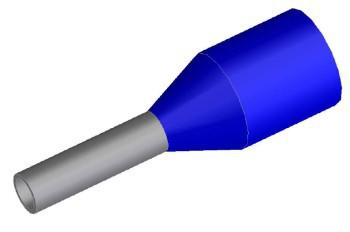

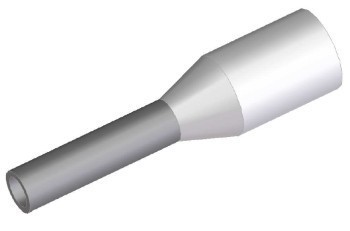

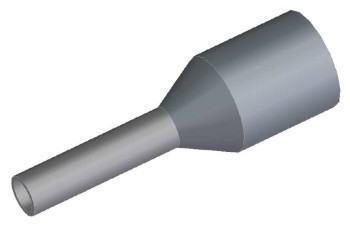

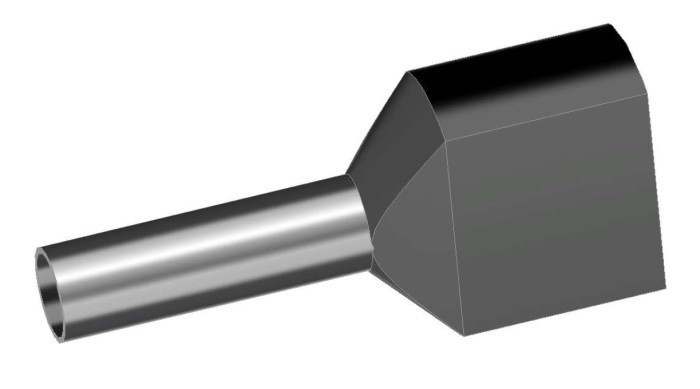

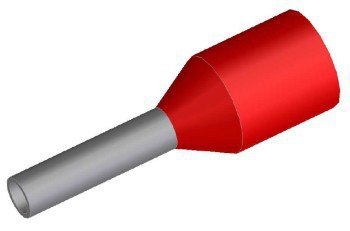

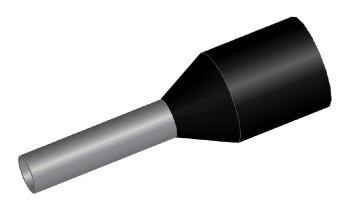

適合圧着端子 DIN46228-4準拠
電線むき長さ 12~13mm
結線方式 スプリングロック
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
