※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。

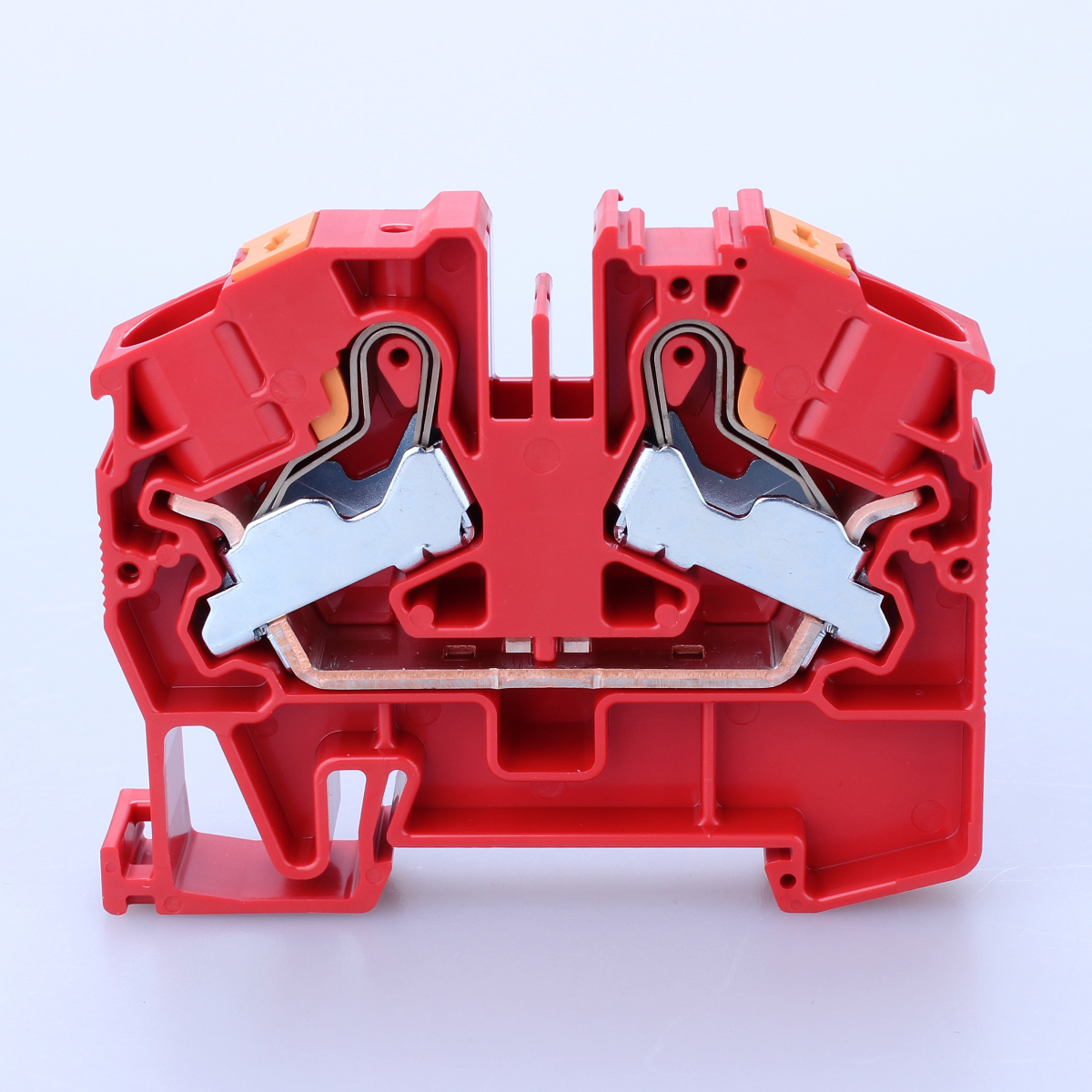

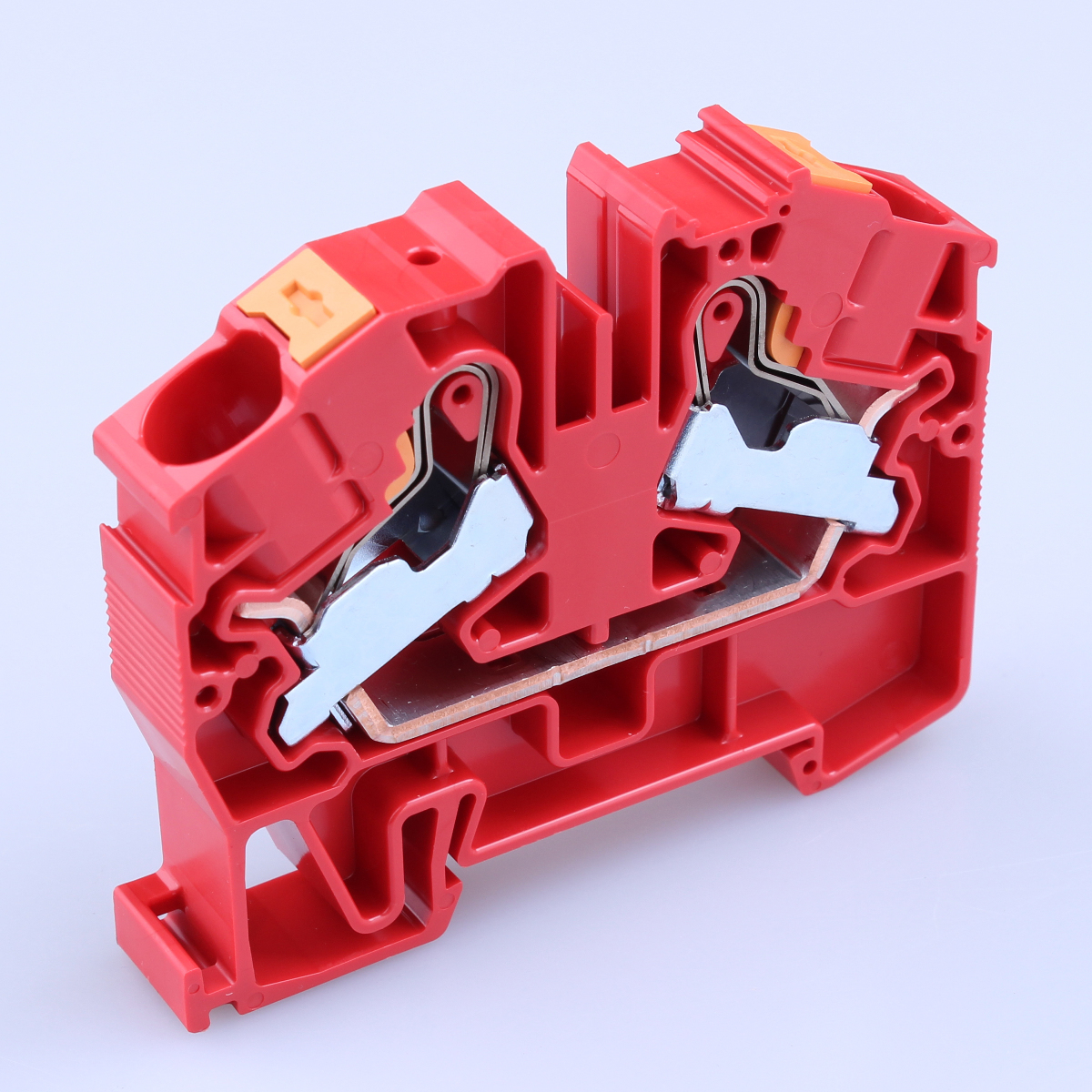

| 一般仕様 | |||||
|---|---|---|---|---|---|
| 電線サイズ（JIS） | 2.5㎟ | 4㎟ | 6㎟ | 10㎟ | 16㎟ |
| 電線サイズ（AWG） | - | - | - | - | - |
| 定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V |
| 定格通電電流 | 24A | 32A | 41A | 57A | 76A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG20-4 | AWG20-4 | - | 0.5mm²-16mm² |
| 定格絶縁電圧 | AC・DC 600V | AC・DC 600V | - | AC・DC 1000V |
| 定格通電電流 | 76A | 76A | - | 76A |
| 端子間ピッチ | 12.20mm |
|---|---|
| 形状 | 1段 |

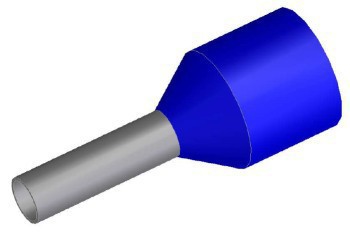

| 適合圧着端子 | DIN46228-4準拠 |
| 電線むき長さ | 19～21mm |
| 結線方式 | スプリングロック |
| 取付方法 | DIN35mm |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
