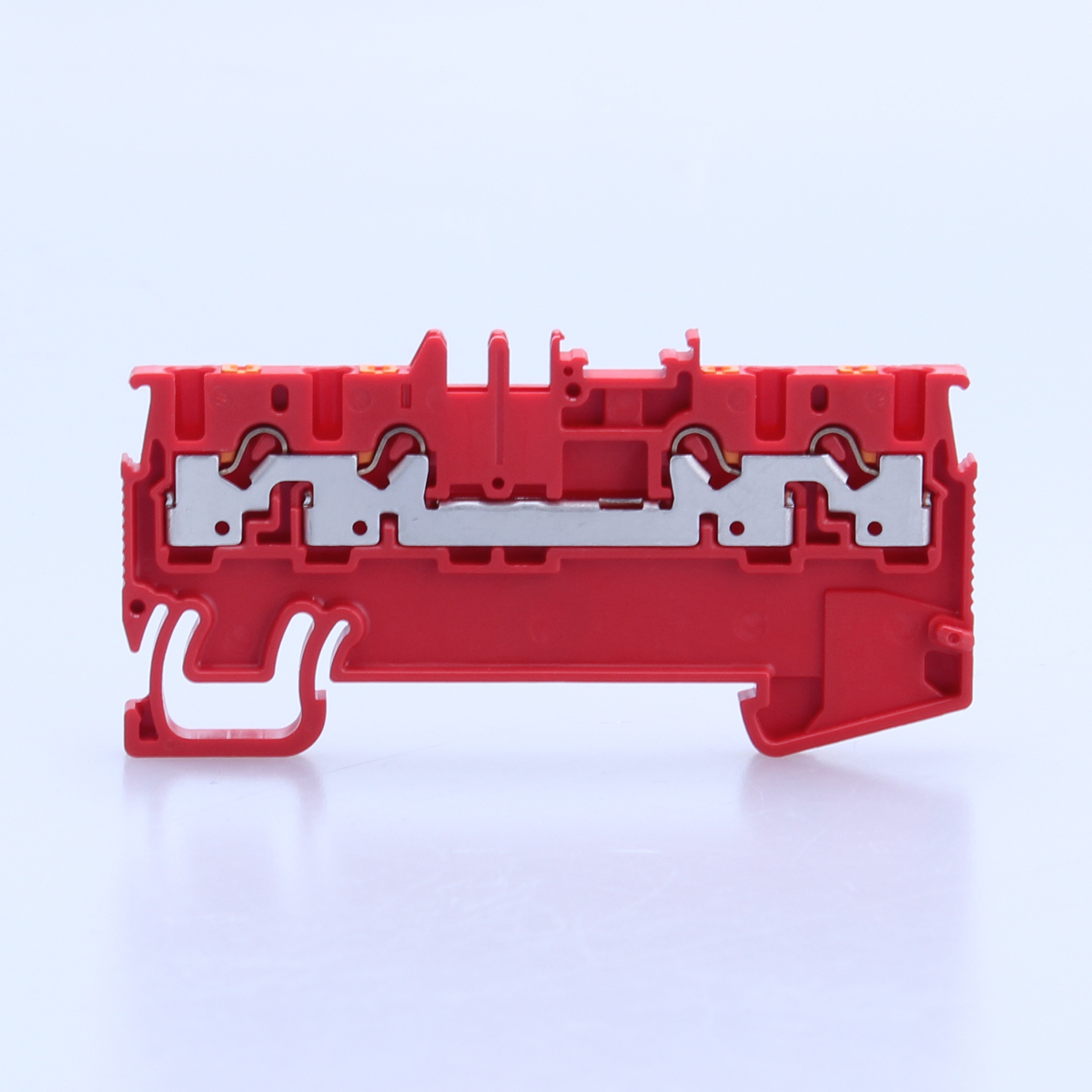

VTX-1.5/4R

VTXシリーズ

端子台 / レール取付型 / スプリングロック式 / 一般端子台

定価 115 円 / 個 (販売単位:100)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報



※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。

一般仕様
電線サイズ(JIS) 0.08㎟ 0.5㎟ 0.75㎟ 1.25㎟ 1.5㎟
電線サイズ(AWG) - - - - -
定格絶縁電圧 AC・DC 500V AC・DC 500V AC・DC 500V AC・DC 500V AC・DC 500V
定格通電電流 - 6A 9A 17A 17A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG28-16 - - AWG28-16
定格絶縁電圧 AC・DC 300V - - AC・DC 500V
定格通電電流 10A - - 17A
端子間ピッチ 3.50mm
形状 1段
適合圧着端子 DIN46228-4準拠
電線むき長さ 10~11mm
結線方式 スプリングロック
取付方法 DIN35mm

組端子台

この製品を使用した組端子台
