CC-Link 圧接コネクタ式 縦型 シリーズ

CC-Link / 圧接コネクタ式 / 縦型
CC-Link (Contrl & Communication Link) は、FAシステムにおける多様なユーザニーズにお応えする為、制御と情報のデータ処理を同時に、しかも高速で実現できるフィールドネットワークシステムです。
シンク・ソース共用タイプ(フォトカプラ絶縁)
DC24Vの入力機器に対応
入力部インターフェイスに、3線圧接式コネクタ(PRSタイプ)を採用
DIN35mmレールに対応

性能・特性

使用周囲温度 0~55℃
保存周囲温度 -20~75℃
使用周囲湿度 10~90%RH、結露なきこと
保存周囲湿度 10~90%RH、結露なきこと
耐振動(規格) JIS B 3502
に準拠
耐振動(掃引回数) X,Y,Z
各方向10回
(約80分)
耐衝撃 JIS B 3502に準拠(147m/s2、X,Y,Z 各方向3回)
耐電圧 DC外部端子一括- アース間AC500V1分間
絶縁抵抗 DC外部端子一括- アース間DC500V
絶縁抵抗計にて10MΩ以上
周囲雰囲気 腐食性ガスがないこと
使用標高 2000m以下
設置場所 制御盤内

耐振動(断続的な振動)

周波数1 10~57Hz
振幅1 0.075mm
周波数2 57~150Hz
加速度2 9.8m/s2

耐振動(連続的な振動)

周波数1 10~57Hz
振幅1 0.035mm
周波数2 57~150Hz
加速度2 9.8m/s2

該当機種一覧

該当件数 10 件

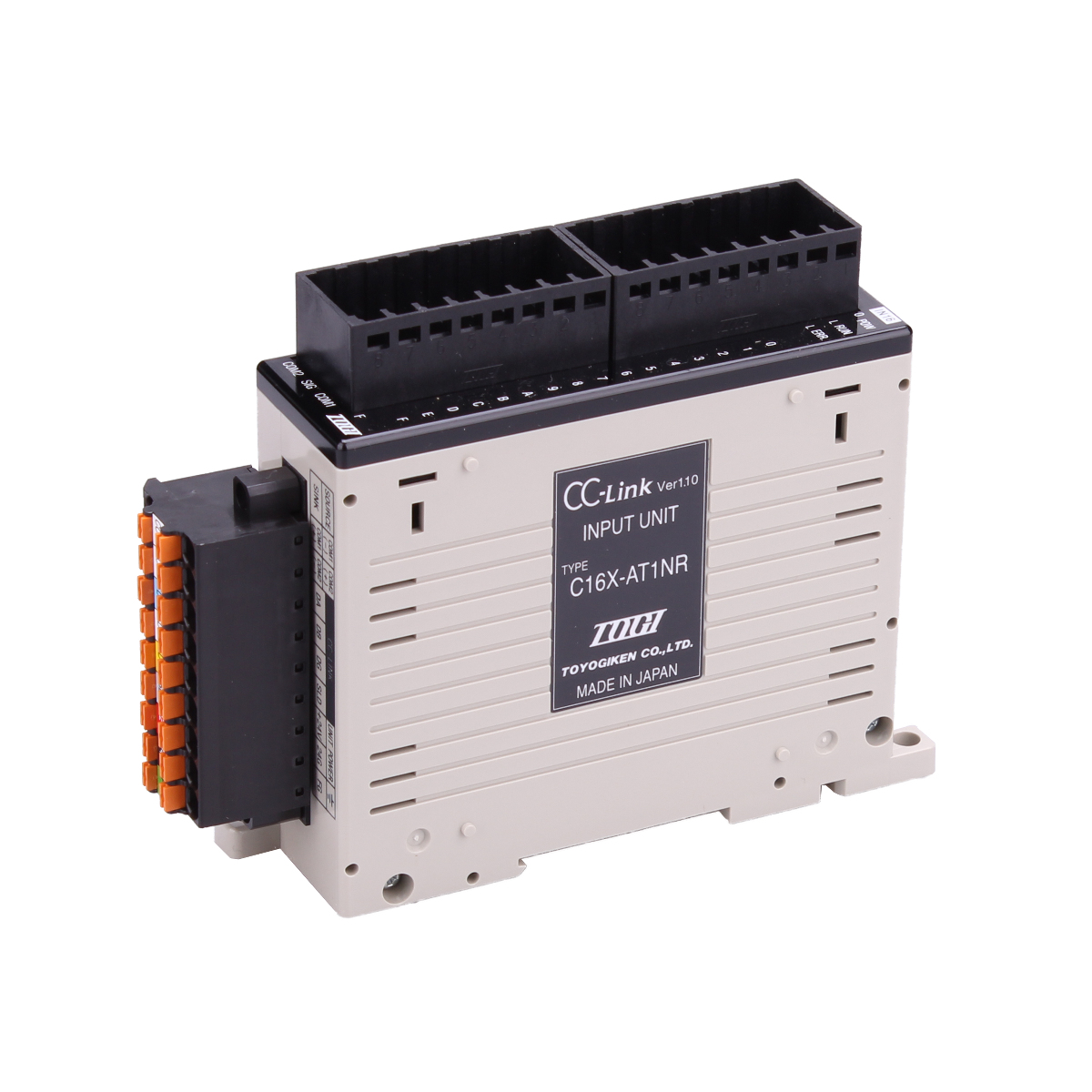

C16X-AT1NR

定価 30,240 円 / 個

(販売単位:1)

仕様
入力
制御系ネットワーク種類
CC-Link
入・出力点数
入力16点
接続端子
圧接コネクタ(PRS)
他仕様
-

C32X-AT1NR

定価 45,150 円 / 個

(販売単位:1)

仕様
入力
制御系ネットワーク種類
CC-Link
入・出力点数
入力32点
接続端子
圧接コネクタ(PRS)
他仕様
-

C16D-AT1NR

定価 30,240 円 / 個

(販売単位:1)

仕様
出力
制御系ネットワーク種類
CC-Link
入・出力点数
出力16点
接続端子
圧接コネクタ(PRS)
他仕様
NPN出力

C32D-AT1NR

定価 45,150 円 / 個

(販売単位:1)

仕様
出力
制御系ネットワーク種類
CC-Link
入・出力点数
出力32点
接続端子
圧接コネクタ(PRS)
他仕様
NPN出力

C16P-AT1NR

定価 30,240 円 / 個

(販売単位:1)

仕様
出力
制御系ネットワーク種類
CC-Link
入・出力点数
出力16点
接続端子
圧接コネクタ(PRS)
他仕様
PNP出力

C32P-AT1NR

定価 45,150 円 / 個

(販売単位:1)

仕様
出力
制御系ネットワーク種類
CC-Link
入・出力点数
出力32点
接続端子
圧接コネクタ(PRS)
他仕様
PNP出力

C08XD-AT1NR

定価 30,240 円 / 個

(販売単位:1)

仕様
入・出力混合
制御系ネットワーク種類
CC-Link
入・出力点数
入出力混合8/8点
接続端子
圧接コネクタ(PRS)
他仕様
NPN出力

C16XD-AT1NR

定価 45,150 円 / 個

(販売単位:1)

仕様
入・出力混合
制御系ネットワーク種類
CC-Link
入・出力点数
入出力混合16/16点
接続端子
圧接コネクタ(PRS)
他仕様
NPN出力

C1H20-AT1N

定価 8,910 円 / 個

(販売単位:1)

仕様
-
制御系ネットワーク種類
-
入・出力点数
-
接続端子
-
他仕様
-

CISO8-AT1N

仕様
-
制御系ネットワーク種類
-
入・出力点数
-
接続端子
-
他仕様
-

補足説明
