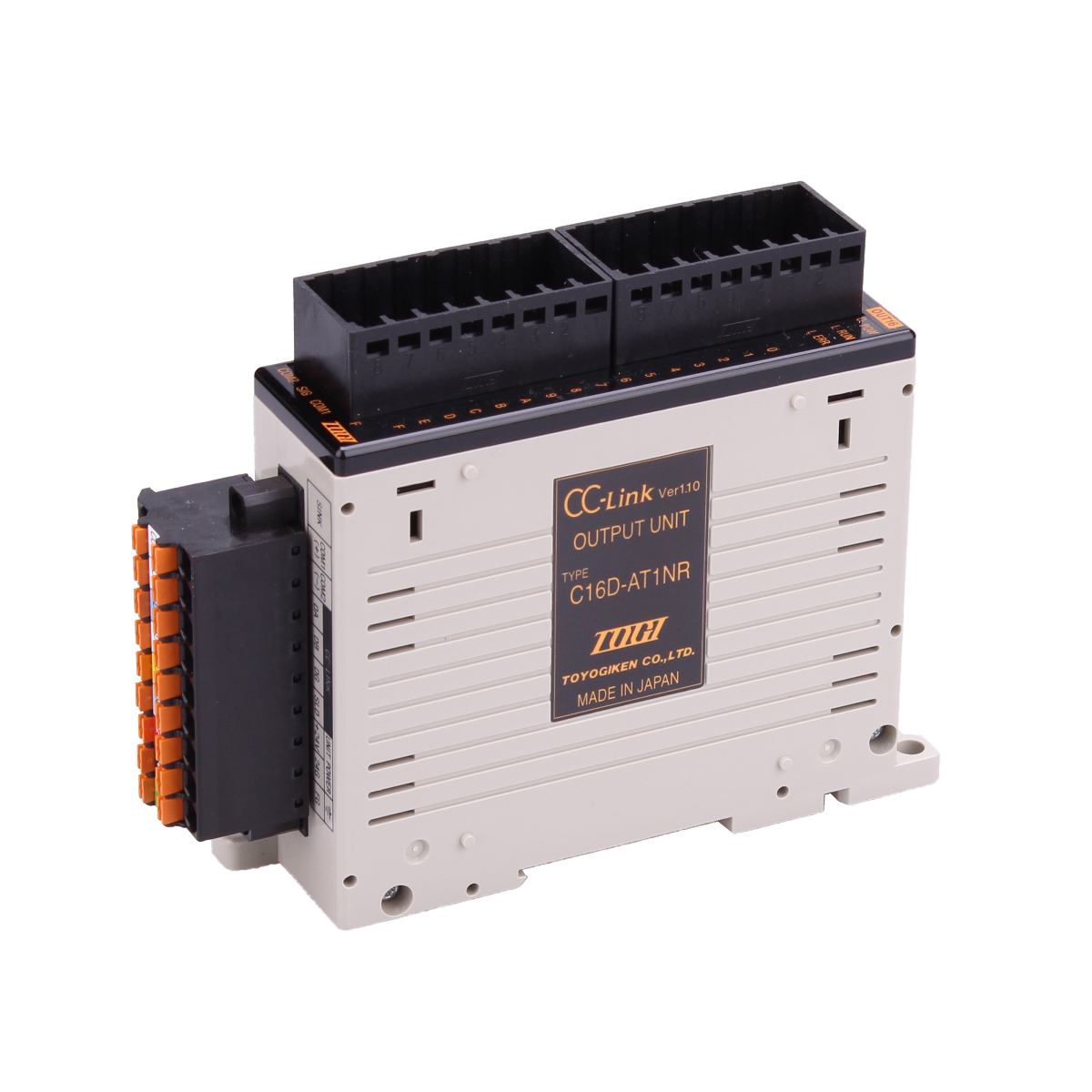

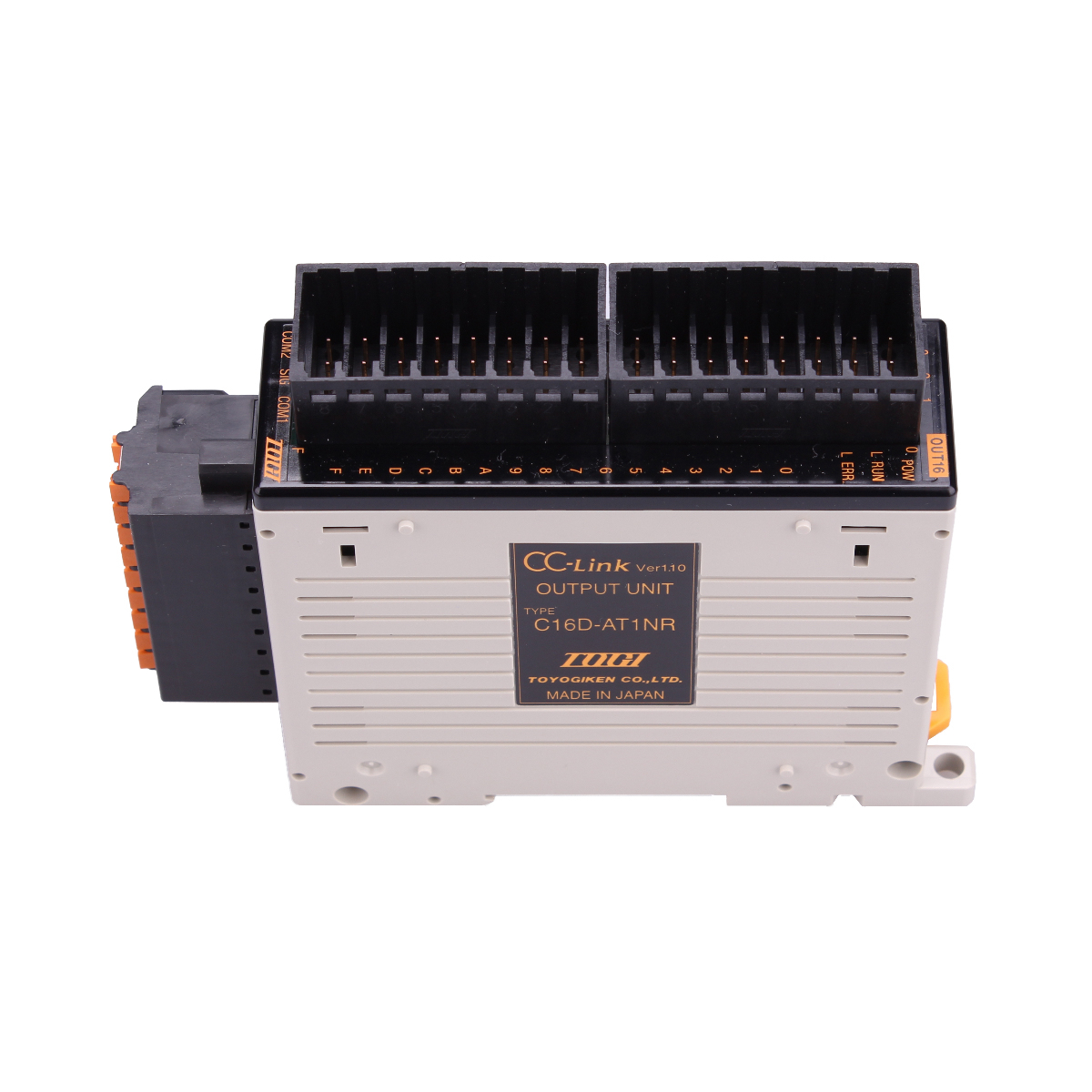

C16D-AT1NR

CC-Link 圧接コネクタ式 縦型シリーズ

省配線機器 / CC-Link / 圧接コネクタ式 / 縦型

定価 30,240 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

CC-Link (Contrl & Communication Link) は、FAシステムにおける多様なユーザニーズにお応えする為、制御と情報のデータ処理を同時に、しかも高速で実現できるフィールドネットワークシステムです。
シンク・ソース共用タイプ(フォトカプラ絶縁)
DC24Vの入力機器に対応
入力部インターフェイスに、3線圧接式コネクタ(PRSタイプ)を採用
DIN35mmレールに対応

仕様 出力
制御系ネットワーク種類 CC-Link
入・出力点数 出力16点
接続端子 圧接コネクタ(PRS)
他仕様 NPN出力
出力部
絶縁方式 フォトカプラ絶縁
定格負荷電圧 DC12/24V
使用電圧範囲 DC10.2~26.4V(リップル率5%以内)
最大負荷電流 約500mA/1点(全点ON時225mA/1点)、3.6A/1コモン
最大突入電流 1.0A 10ms以下
OFF時漏洩電流 0.1mA
出力形式 シンクタイプ
応答時間(ON→OFF) 1.5ms以下(抵抗負荷)
応答時間(OFF→ON) 0.5ms以下
サージキラー なし
コモン方式 16点1コモン
占有局数 1局32点割付(16点使用)
I/Oユニット電源(電圧) DC20.4~26.4V(リップル率5%以内)
I/Oユニット電源(電流) 50mA以下(DC24V、全点ON時)
ノイズ耐量 DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる
耐電圧 DC外部端子一括- アース間AC500V1分間
絶縁抵抗 DC外部端子一括- アース間DC500V 絶縁抵抗計にて10MΩ以上
質量 約145g

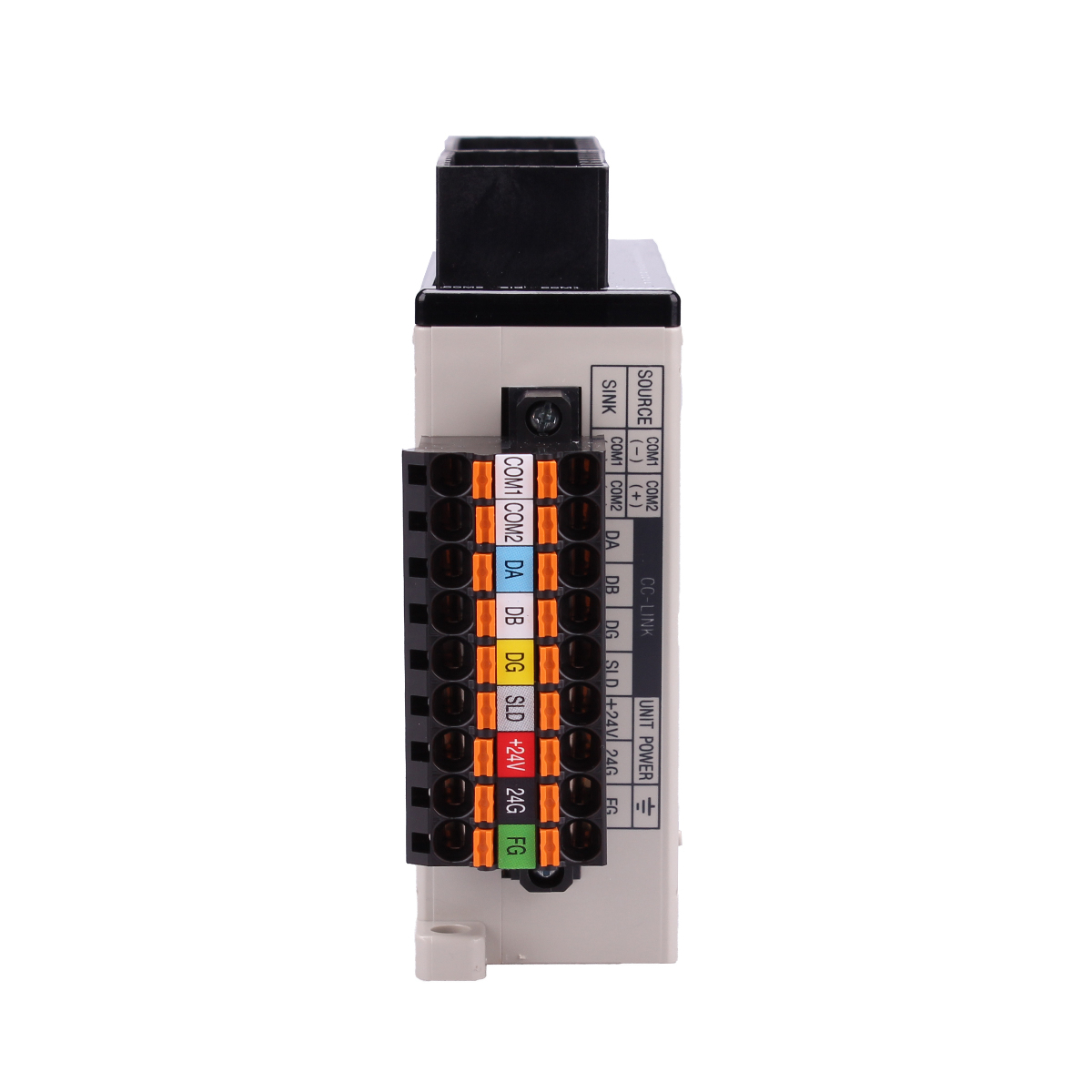

外部接続方式 9極2ピースコネクタ(伝送路、ユニット電源端子、I/O電源端子、COM1、COM2)
