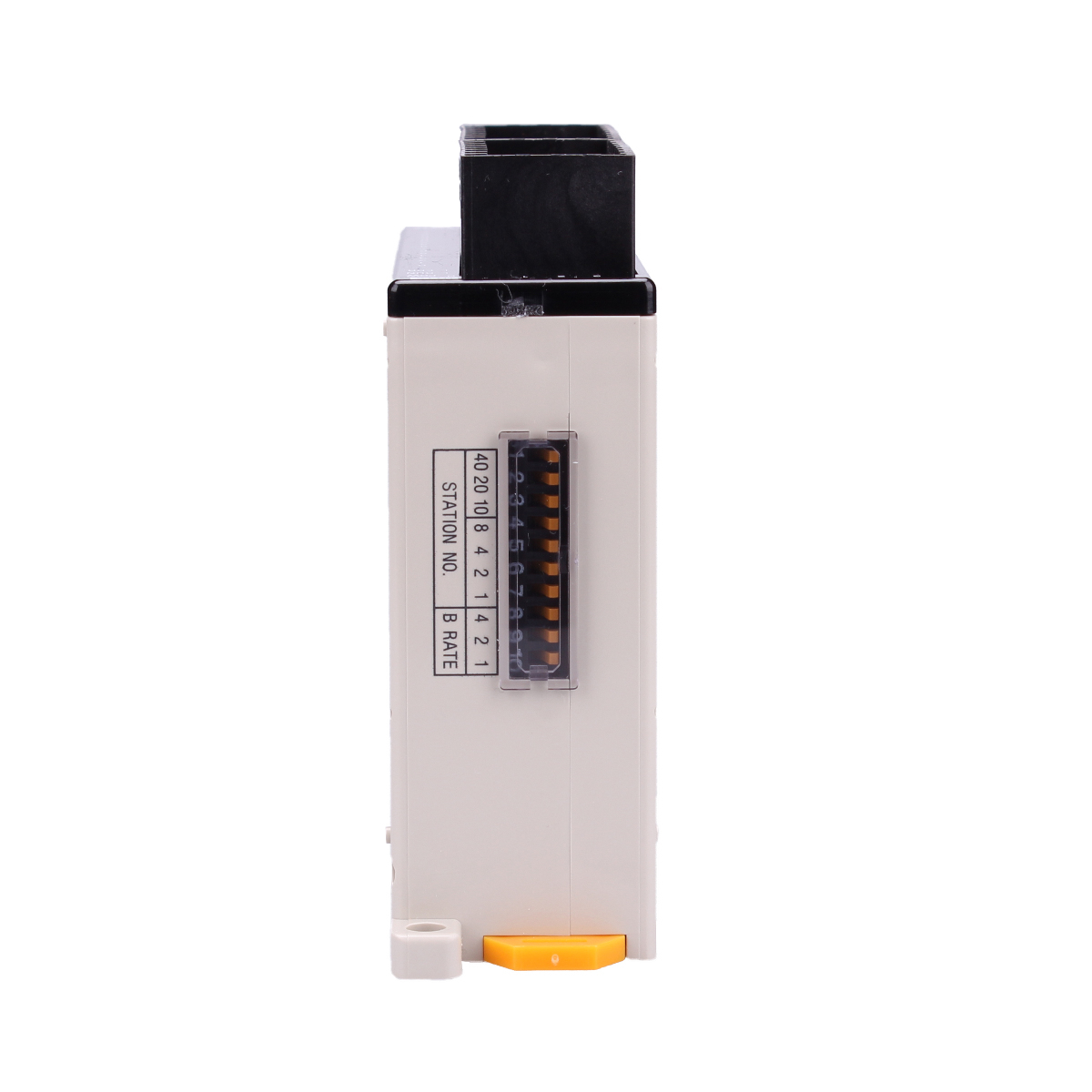

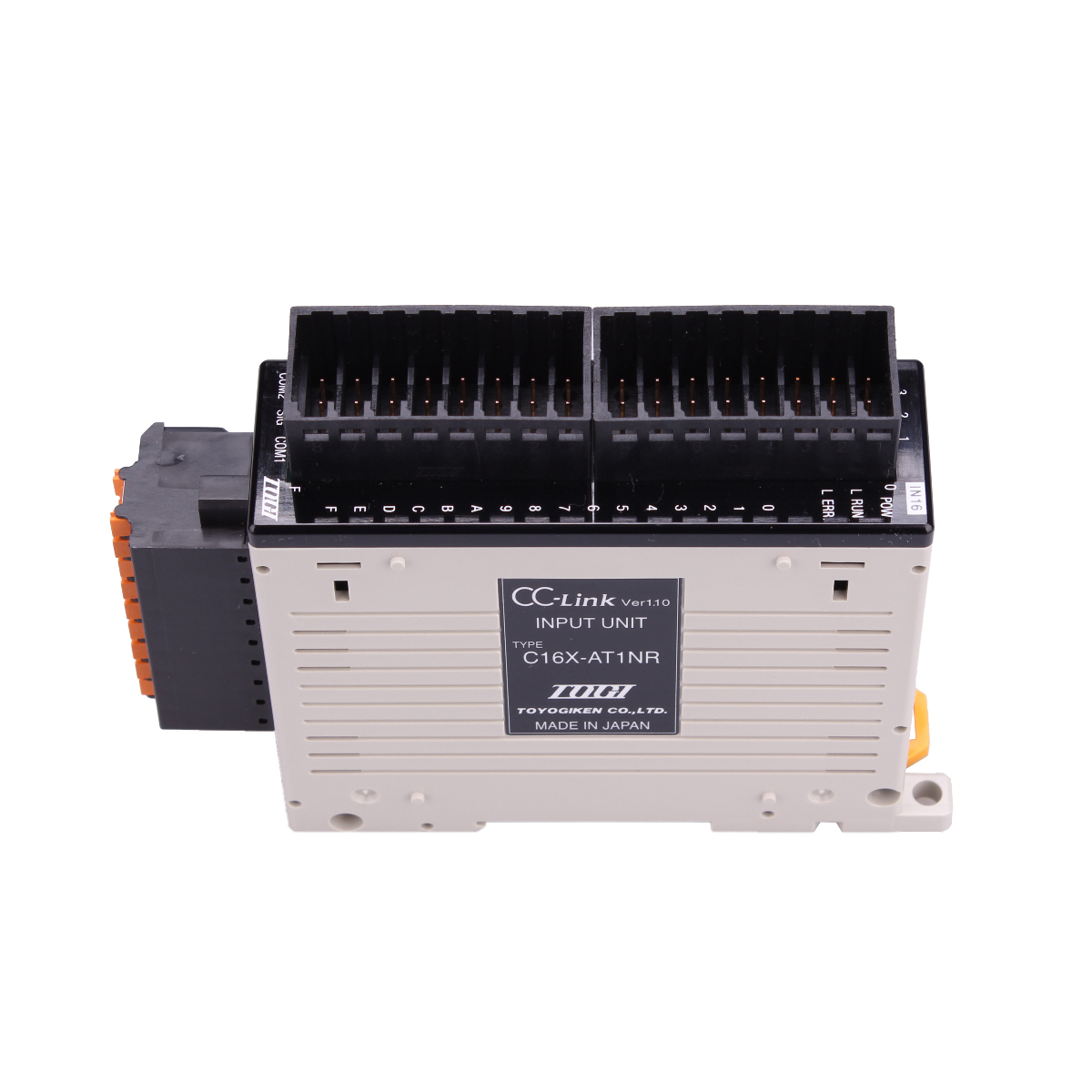

C16X-AT1NR

CC-Link 圧接コネクタ式 縦型シリーズ

省配線機器 / CC-Link / 圧接コネクタ式 / 縦型

定価 30,240 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

CC-Link (Contrl & Communication Link) は、FAシステムにおける多様なユーザニーズにお応えする為、制御と情報のデータ処理を同時に、しかも高速で実現できるフィールドネットワークシステムです。
シンク・ソース共用タイプ(フォトカプラ絶縁)
DC24Vの入力機器に対応
入力部インターフェイスに、3線圧接式コネクタ(PRSタイプ)を採用
DIN35mmレールに対応

仕様 入力
制御系ネットワーク種類 CC-Link
入・出力点数 入力16点
接続端子 圧接コネクタ(PRS)
入力部
絶縁方式 フォトカプラ絶縁
定格入力電圧 DC24V
定格入力電流 約5mA
使用電圧範囲 DC19.2~26.4V(リップル率5%以内)
ON電圧 15V以上
ON電流 3mA以上
OFF電圧 3V以下
OFF電圧 0.5mA以下
入力抵抗 約4.7kΩ
入力形式 シンク、ソース共用タイプ
応答時間(ON→OFF) 0.2ms以下(DC24V時)
応答時間(OFF→ON) 0.2ms以下(DC24V時)
コモン方式 16点1コモン
占有局数 1局32点割付(16点使用)
I/Oユニット電源(電圧) DC20.4~26.4V(リップル率5%以内)
I/Oユニット電源(電流) 40mA以下(DC24V、全点ON時)
ノイズ耐量 DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μsノイズ周波数45Hz、ノイズシュミレータによる
耐電圧 DC外部端子一括- アース間AC500V1分間
絶縁抵抗 DC外部端子一括- アース間DC500V、絶縁抵抗計にて10MΩ以上
質量 約145g

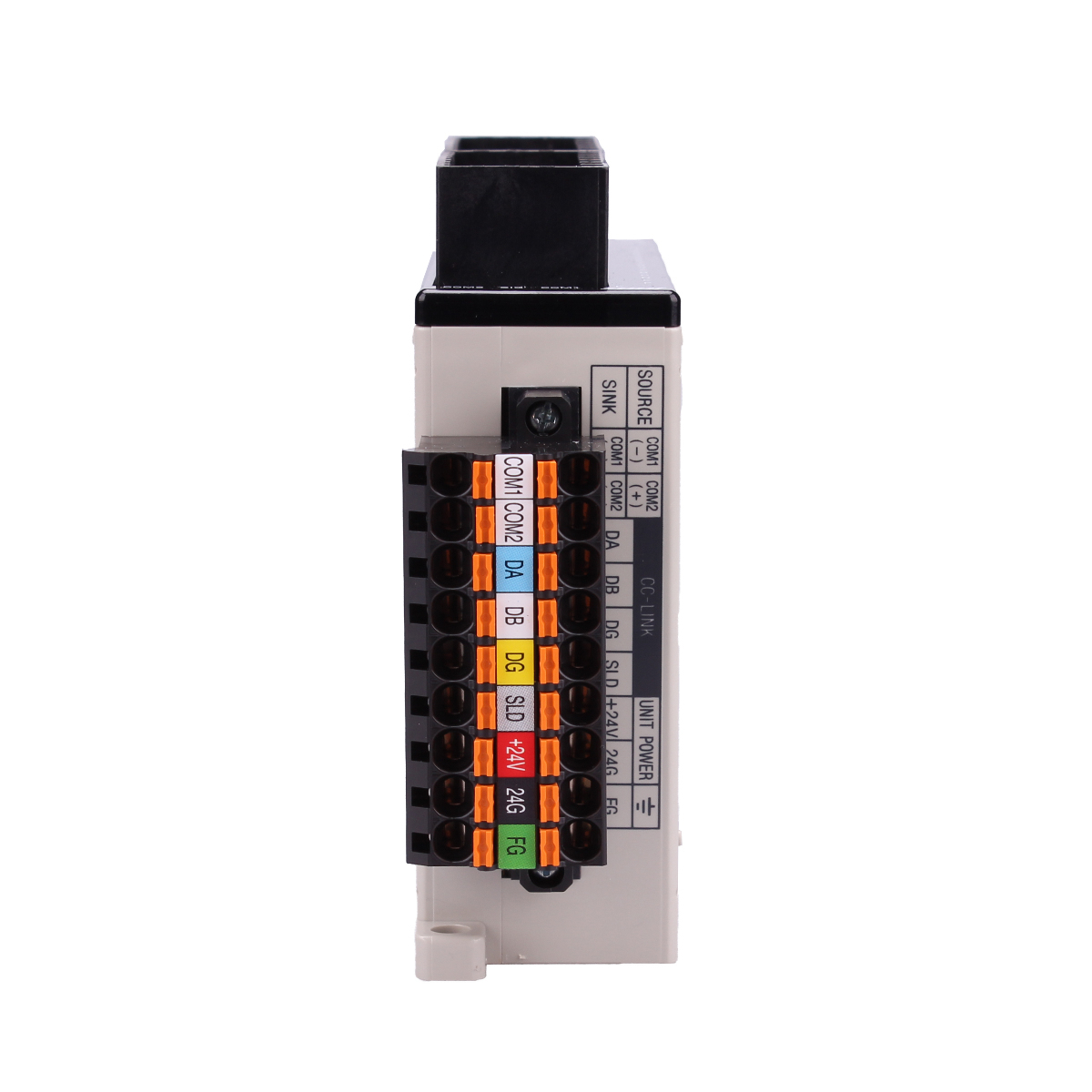

外部接続方式 9極2ピースコネクタ(伝送路、ユニット電源端子、I/O電源端子、COM1、COM2)
