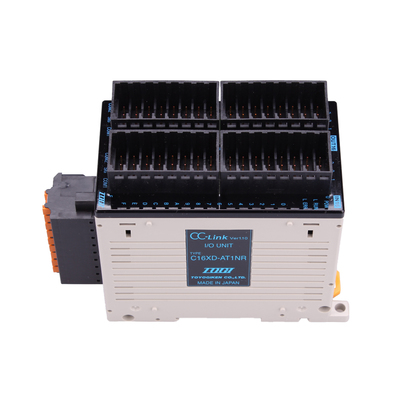

省配線機器 / CC-Link / 圧接コネクタ式 / 縦型
定価 46,510 円 / 個 (販売単位:1)
この製品についてのお問い合せCC-Link (Contrl & Communication Link) は、FAシステムにおける多様なユーザニーズにお応えする為、制御と情報のデータ処理を同時に、しかも高速で実現できるフィールドネットワークシステムです。
シンク・ソース共用タイプ(フォトカプラ絶縁)
DC24Vの入力機器に対応
入力部インターフェイスに、3線圧接式コネクタ(PRSタイプ)を採用
DIN35mmレールに対応
仕様 | 入・出力混合 |
---|---|
制御系ネットワーク種類 | CC-Link |
入・出力点数 | 入出力混合16/16点 |
接続端子 | 圧接コネクタ(PRS) |
他仕様 | NPN出力 |
入力部 | |
---|---|
絶縁方式 | フォトカプラ絶縁 |
定格入力電圧 | DC24V |
定格入力電流 | 約5mA |
使用電圧範囲 | DC19.2~26.4V(リップル率5%以内) |
ON電圧 | 15V以上 |
ON電流 | 3mA以上 |
OFF電圧 | 3V以下 |
OFF電圧 | 0.5mA以下 |
入力抵抗 | 約4.7kΩ |
入力形式 | シンクタイプ |
応答時間(ON→OFF) | 0.2ms以下(DC24V時) |
応答時間(OFF→ON) | 0.2ms以下(DC24V時) |
出力部 | |
---|---|
絶縁方式 | フォトカプラ絶縁 |
定格負荷電圧 | DC24V |
使用電圧範囲 | DC19.2~26.4V(リップル率5%以内) |
最大負荷電流 | 約500mA/1点3.6A/1コモン(全点ON時225mA/1点) |
最大突入電流 | 1.0A 10ms以下 |
OFF時漏洩電流 | 0.1mA |
出力形式 | シンクタイプ |
応答時間(ON→OFF) | 1.5ms以下(抵抗負荷) |
応答時間(OFF→ON) | 0.5ms以下 |
サージキラー | なし |
コモン方式 | 32点1コモン |
---|---|
占有局数 | 1局32点割付 |
I/Oユニット電源(電圧) | DC20.4~26.4V(リップル率5%以内) |
I/Oユニット電源(電流) | 60mA以下(DC24V、全点ON時) |
ノイズ耐量 | DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる |
耐電圧 | DC外部端子一括- アース間AC500V 1分間 |
絶縁抵抗 | DC外部端子一括- アース間DC500V 絶縁抵抗計にて10MΩ以上 |
質量 | 約210g |

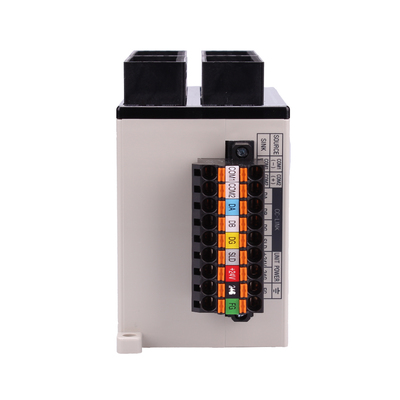

外部接続方式 | 9極2ピースコネクタ(伝送路、ユニット電源端子、I/O電源端子、COM1、COM2) |
