インターフェイス（コネクタ端子台）

図版のダウンロード
ができます。

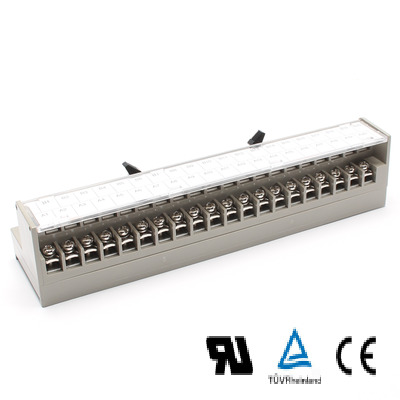

PCN シリーズ

ネジ式 / ネジ式
端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。
端子番号とコネクタ番号は1対1で結線されているため、自由性のある回路設計が可能です。
新しいネジ方式の採用で作業性も一段と向上。フォーク型端子をご使用ならPCNシリーズが断然有利です。
レールとの着脱もスッキリまとまったレバー方式。
工具不要で取り外せますから本体背面に無駄なスペースもいりません。
レール取付け、直接取付け兼用型です。

※R（丸型圧着）端子用もご用意しております。
　詳しくは最寄の営業所までお問い合わせください。
製品一覧はこちら

性能・特性

定格絶縁電圧 AC, DC 125V
定格通電電流 1A
耐電圧 600V1分間
絶縁抵抗 100MΩ以上（DC500Vメガにて）
適合電線 1.25㎟/MAX
結線ビス M3×9.5L
標準締付トルク 1.2N・m
周囲温度 -15℃～+60℃

材質

端子台 PPE グレーUL94V-0
ケース PPE グレーUL94V-0
基板 ガラエポt=1.6

該当機種一覧

該当件数 31 件

PCN-1H20

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1H26

定価　5,530 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1H34

定価　6,220 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1H40

定価　6,380 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1H50

定価　8,390 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1J20

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1J26

定価　5,530 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1J34

定価　6,220 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1J40

定価　6,380 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1J50

定価　8,390 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1T20

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1T26

定価　5,530 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1T34

定価　6,220 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1T40

定価　6,380 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-1T50

定価　8,390 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-2M20A

定価　5,880 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-2M20B

定価　6,220 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-2M34A

定価　7,470 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-2M34B

定価　8,120 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-2M50A

定価　10,480 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-2M50B

定価　13,110 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-4F40

定価　6,920 円 / 個

（販売単位：1）

コネクタメーカー
富士通（株）
コネクタ仕様
FCN
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-9D24

定価　6,130 円 / 個

（販売単位：1）

コネクタメーカー
第一電子工業（株）
コネクタ仕様
セントロ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
24
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-9D50

定価　9,050 円 / 個

（販売単位：1）

コネクタメーカー
第一電子工業（株）
コネクタ仕様
セントロ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-3H25A

定価　6,650 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
Dサブオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
25
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-3H25B

定価　6,650 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
Dサブメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
25
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-10S20

定価　5,110 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-10S26

定価　5,960 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-10S36

定価　6,900 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
36
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-10S40

定価　7,310 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCN-10S50

定価　8,780 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明

丸型圧着端子用もご用意しております。
