PCN-10S26

PCNシリーズ

インターフェイス(コネクタ端子台) / ネジ式 / ネジ式

定価 5,670 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

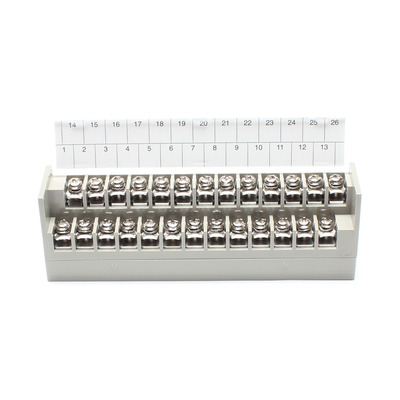

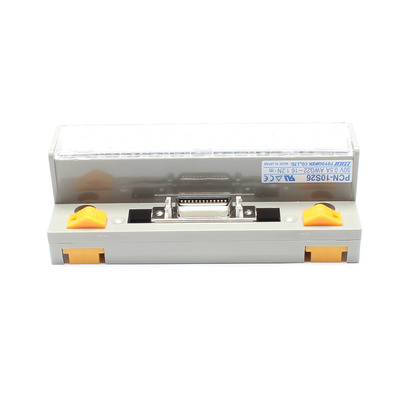

端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。
端子番号とコネクタ番号は1対1で結線されているため、自由性のある回路設計が可能です。
新しいネジ方式の採用で作業性も一段と向上。フォーク型端子をご使用ならPCNシリーズが断然有利です。
レールとの着脱もスッキリまとまったレバー方式。
工具不要で取り外せますから本体背面に無駄なスペースもいりません。
レール取付け、直接取付け兼用型です。

※R(丸型圧着)端子用もご用意しております。
 詳しくは最寄の営業所までお問い合わせください。

コネクタメーカー 住友3M(株)
コネクタ仕様 ハーフピッチ
PLCメーカー 1対1接続タイプ(主要メーカー対応)
PLCシリーズ 1対1接続タイプ(主要シリーズ対応)
端子台極数 26
端子間ピッチ 7.62mm
取付方法 DINレール/直付共用
接続方法 ネジ(Y端子)
寸法(幅) 109.00mm
