端子台

図版のダウンロード
ができます。

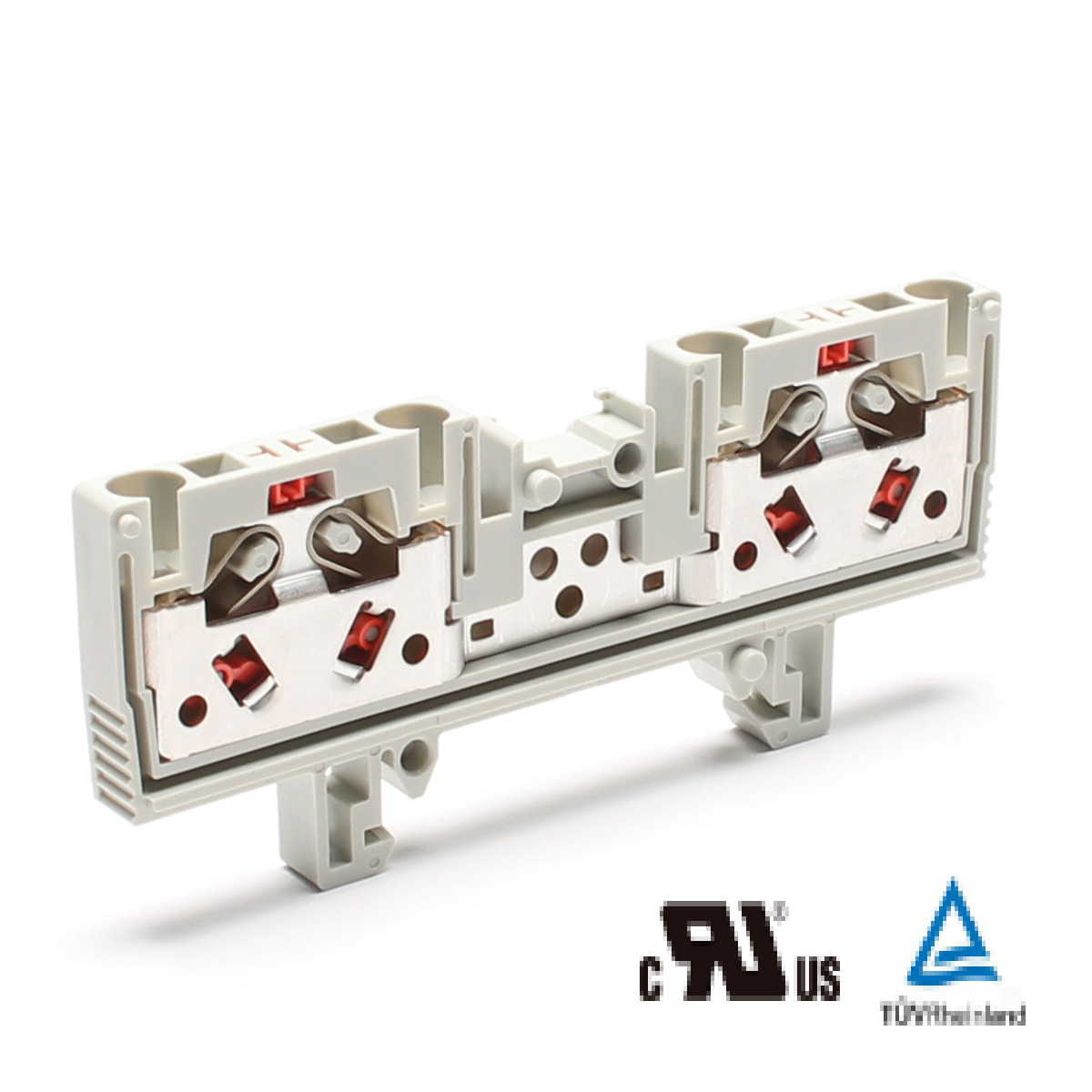

VTZ シリーズ

レール取付型 / スプリングロック式 / 一般端子台

【特徴】
差し込み結線の不安が解消。
結線状態が表示で確認できる安心感。
棒圧着を使用すればワンタッチで端子台に挿入可能。（裸線はドライバーを使用）
電線が確実に結線されると表示が突出します。
表示部の色は一目で確認できる蛍光色（橙）を採用。
TOGIの頭文字“T”をモチーフにしたどの角度から見ても確認し易いデザインです。


製品一覧はこちら

性能・特性

標準使用状態 周囲温度-25℃～+60℃
（氷結又は、結露しないこと）
相対湿度45～85%
温度上昇 導電金具の温度上昇値35℃以下
絶縁抵抗 各充電部相互間及び各充電部と
取付金属板間で200MΩ以上
（DC500Vメガにて）
商用周波耐電圧 3000V/1分間
定格インパルス耐電圧 8KV
準拠規格 JIS C 8201―7―1
NECA C 2811（旧JIS C 2811）

材質

絶縁本体 66ナイロン樹脂UL94V-0
導電板 C1100R（Snメッキ）
スプリング SUS
記名板 PVC（白）
表示板 66ナイロン樹脂（橙） UL94V-0

該当機種一覧

該当件数 40 件

VTZ-2.5/2

定価　90 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/2R

定価　90 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/2BL

定価　90 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/2O

定価　90 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/2-PE

定価　350 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V,600V,600V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-2.5/3

定価　131 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/3R

定価　131 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/3BL

定価　131 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/3O

定価　131 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/3-PE

定価　410 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V,600V,600V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-2.5/4

定価　166 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/4R

定価　166 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/4BL

定価　166 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/4O

定価　166 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-2.5/4-PE

定価　501 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V,600V,600V
定格通電電流
20A,20A,20A,20A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-4/2

定価　128 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/2R

定価　128 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/2BL

定価　128 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/2O

定価　128 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/2-PE

定価　395 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-4/3

定価　166 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/3R

定価　166 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/3BL

定価　166 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/3O

定価　166 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/3-PE

定価　456 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-4/4

定価　201 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/4R

定価　201 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/4BL

定価　201 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/4O

定価　201 円 / 個

（販売単位：100）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-4/4-PE

定価　562 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V
定格通電電流
30A,30A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-6/2

定価　201 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
40A,40A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-6/2R

定価　201 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
40A,40A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-6/2BL

定価　201 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
40A,40A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-6/2O

定価　201 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
40A,40A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-6/2-PE

定価　501 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V
定格通電電流
40A,40A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

VTZ-10/2

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
50A,50A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-10/2R

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
50A,50A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-10/2BL

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
50A,50A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-10/2O

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V
定格通電電流
50A,50A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTZ-10/2-PE

定価　591 円 / 個

（販売単位：20）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
600V,600V
定格通電電流
50A,50A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD

補足説明
