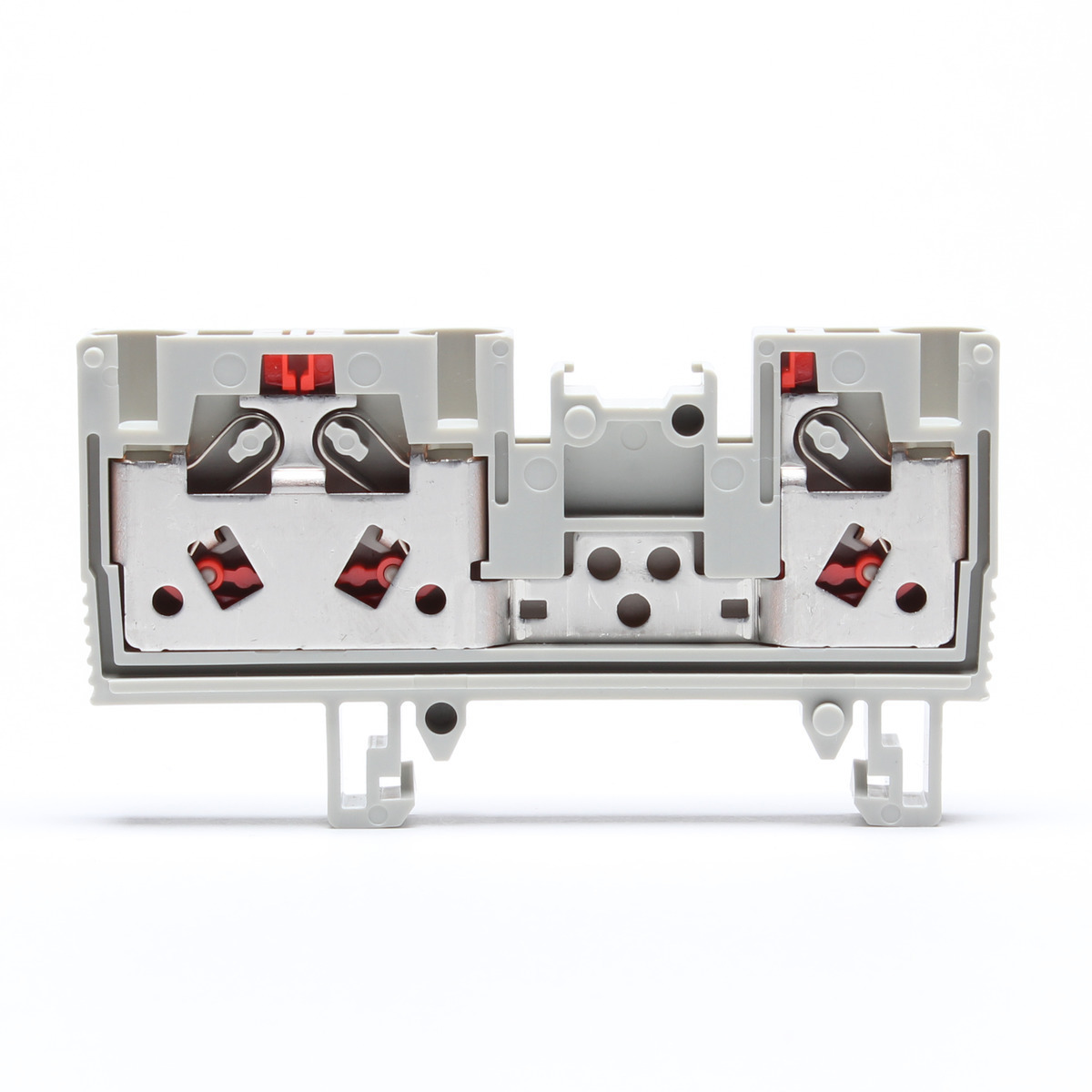

VTZ-4/3

VTZシリーズ

端子台 / レール取付型 / スプリングロック式 / 一般端子台

定価 138 円 / 個 (販売単位:100)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報


【特徴】
差し込み結線の不安が解消。
結線状態が表示で確認できる安心感。
棒圧着を使用すればワンタッチで端子台に挿入可能。(裸線はドライバーを使用)
電線が確実に結線されると表示が突出します。
表示部の色は一目で確認できる蛍光色(橙)を採用。
TOGIの頭文字“T”をモチーフにしたどの角度から見ても確認し易いデザインです。

一般仕様
電線サイズ(JIS) 0.2㎟ 4㎟
電線サイズ(AWG) - -
定格絶縁電圧 AC・DC 800V AC・DC 800V
定格通電電流 30A 30A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG26-12 - - AWG26-12
定格絶縁電圧 AC・DC 600V - - AC・DC 600V
定格通電電流 30A - - 30A
端子間ピッチ 6.20mm
形状 1段
適合圧着端子 DIN46228-4準拠
電線むき長さ 10~12
結線方式 スプリングロック
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

適合オプション(別売)

別売にて下記の商品もご用意しております。
