端子台

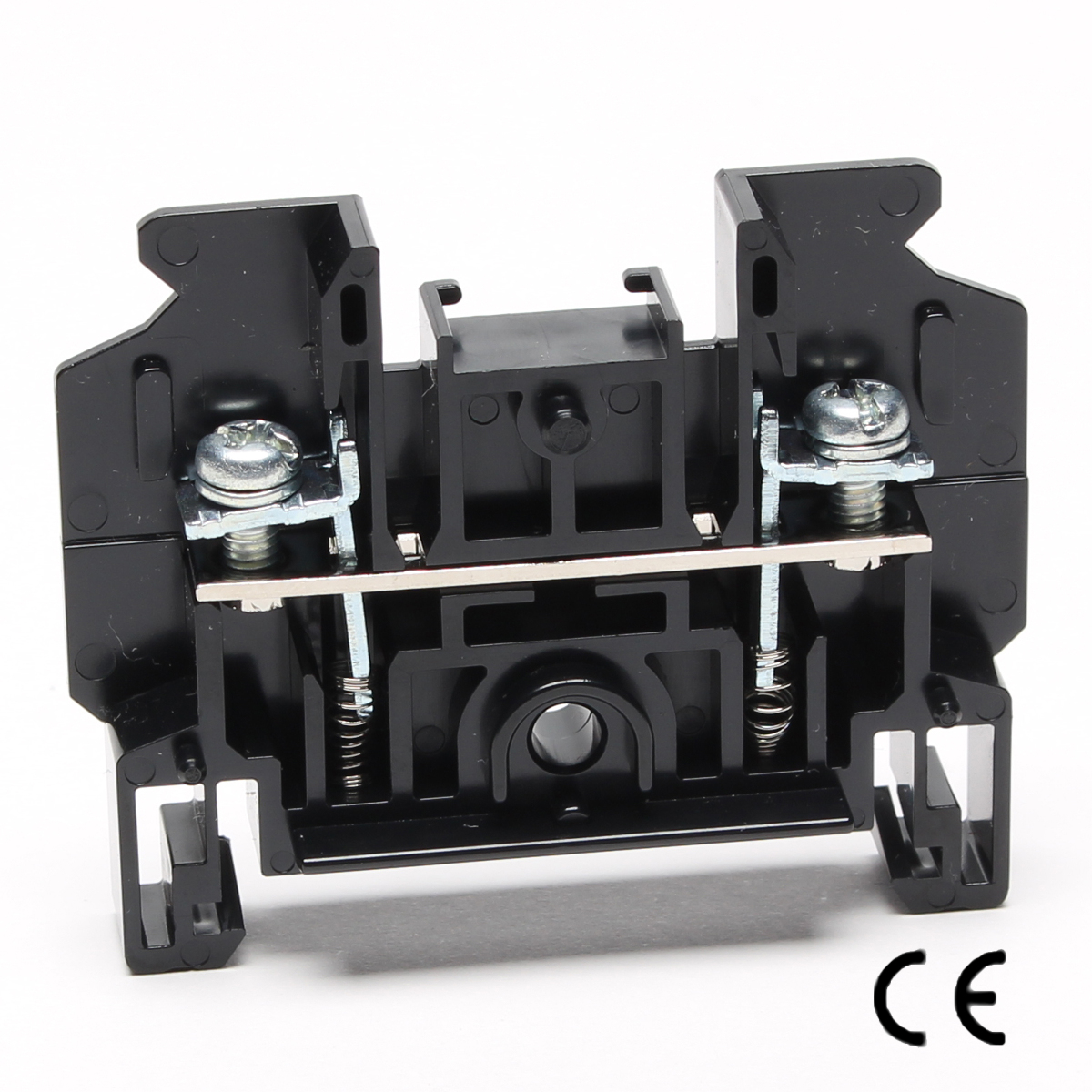

JT シリーズ

レール取付型 / ネジアップ式 / 一般端子台
〇ショートバーを端子台上部から差込むタイプなので、端子台上部からコモン部がひと目で確認可能です。
〇ショートバーと端子ネジ部が別の場所に接続される為、端子ネジ部には1ネジに対して2本の電線が結線でき、省スペースが
図れます。
〇電気試験などの際、ショートバーだけを外して確認することが可能です。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で100MΩ以上
(DC500Vメガにて)
定格インパルス耐電圧 8KV
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 変性PPE樹脂(黒色) UL94V-0
導電板 黄銅(Niメッキ)
端子ネジ 鉄(亜鉛メッキ三価クロメート)
スプリング SUS
アップ座金 鉄(亜鉛メッキ三価クロメート)
側板 変性PPE樹脂(黒色) UL94V-0
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 3 件

JT-10

定価 50 円 / 個

(販売単位:50)

端子ネジ
M3
結線方式
ネジアップ
定格絶縁電圧
800V
定格通電電流
16A
極数
-
形状
1段

JT-20

定価 52 円 / 個

(販売単位:50)

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
800V
定格通電電流
21A
極数
-
形状
1段

JT-40

定価 81 円 / 個

(販売単位:40)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
1000V
定格通電電流
40A
極数
-
形状
1段

補足説明
