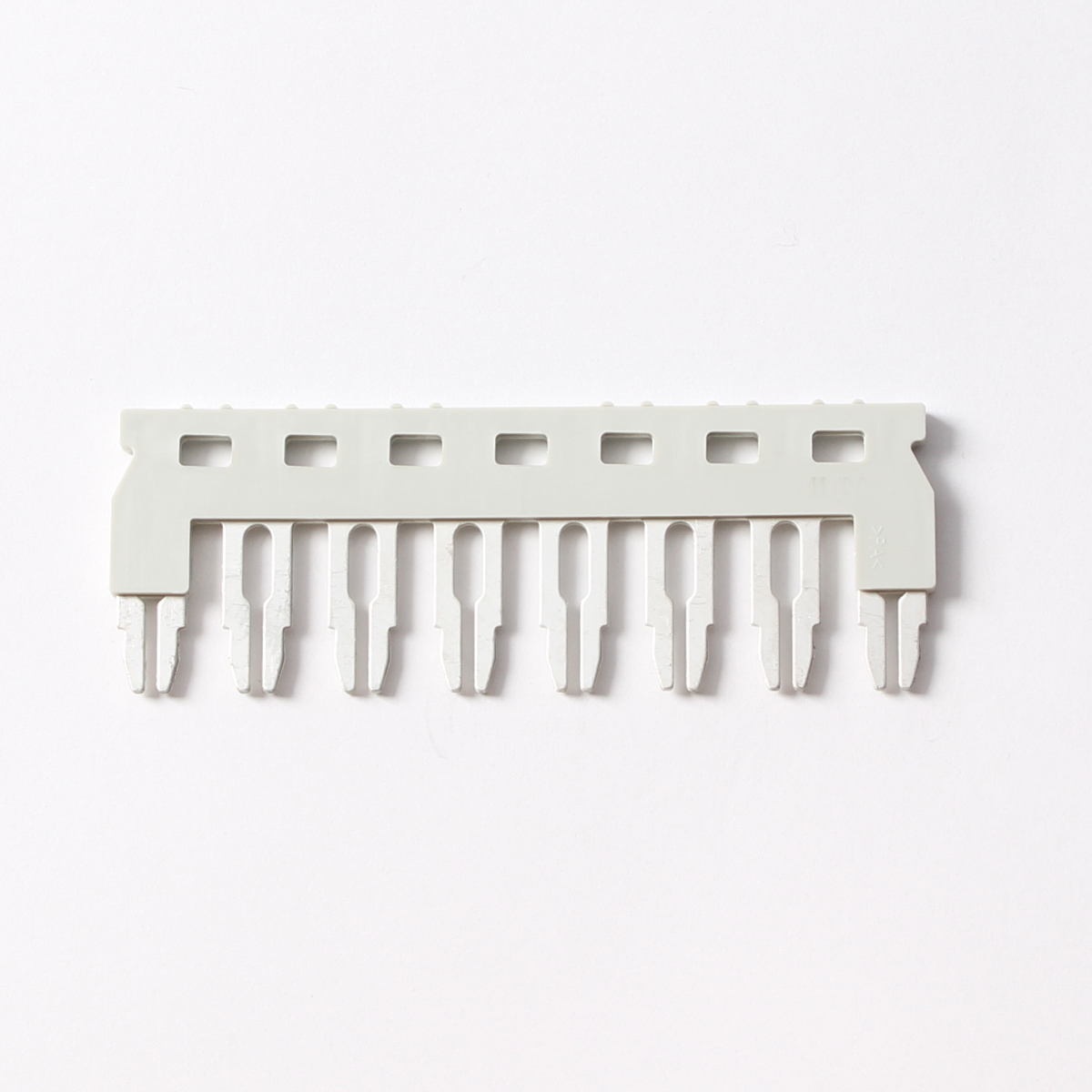

〇ショートバーを端子台上部から差込むタイプなので、端子台上部からコモン部がひと目で確認可能です。
〇ショートバーと端子ネジ部が別の場所に接続される為、端子ネジ部には1ネジに対して2本の電線が結線でき、省スペースが
図れます。
〇電気試験などの際、ショートバーだけを外して確認することが可能です。

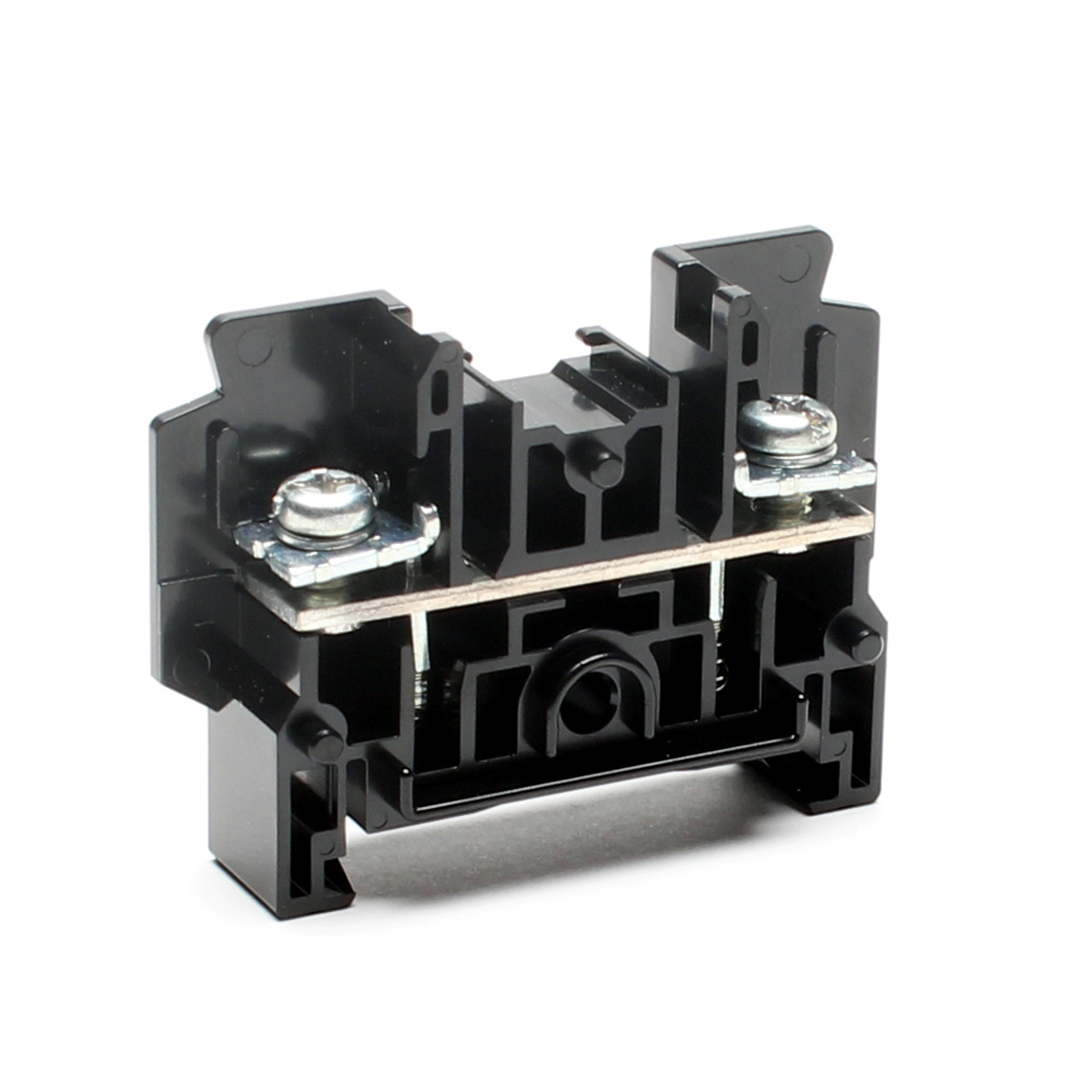

| 一般仕様 | |
|---|---|
| 電線サイズ（JIS） | 5.5㎟ |
| 電線サイズ（AWG） | - |
| 定格絶縁電圧 | AC・DC 1000V |
| 定格通電電流 | 40A |
| ネジサイズ | M4 |
|---|---|
| 端子間ピッチ | 11.00mm |
| 形状 | 1段 |
| 締付トルク | 1.2～1.8N・m |
| 結線方式 | ネジアップ |
| 取付方法 | DIN35mm |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。

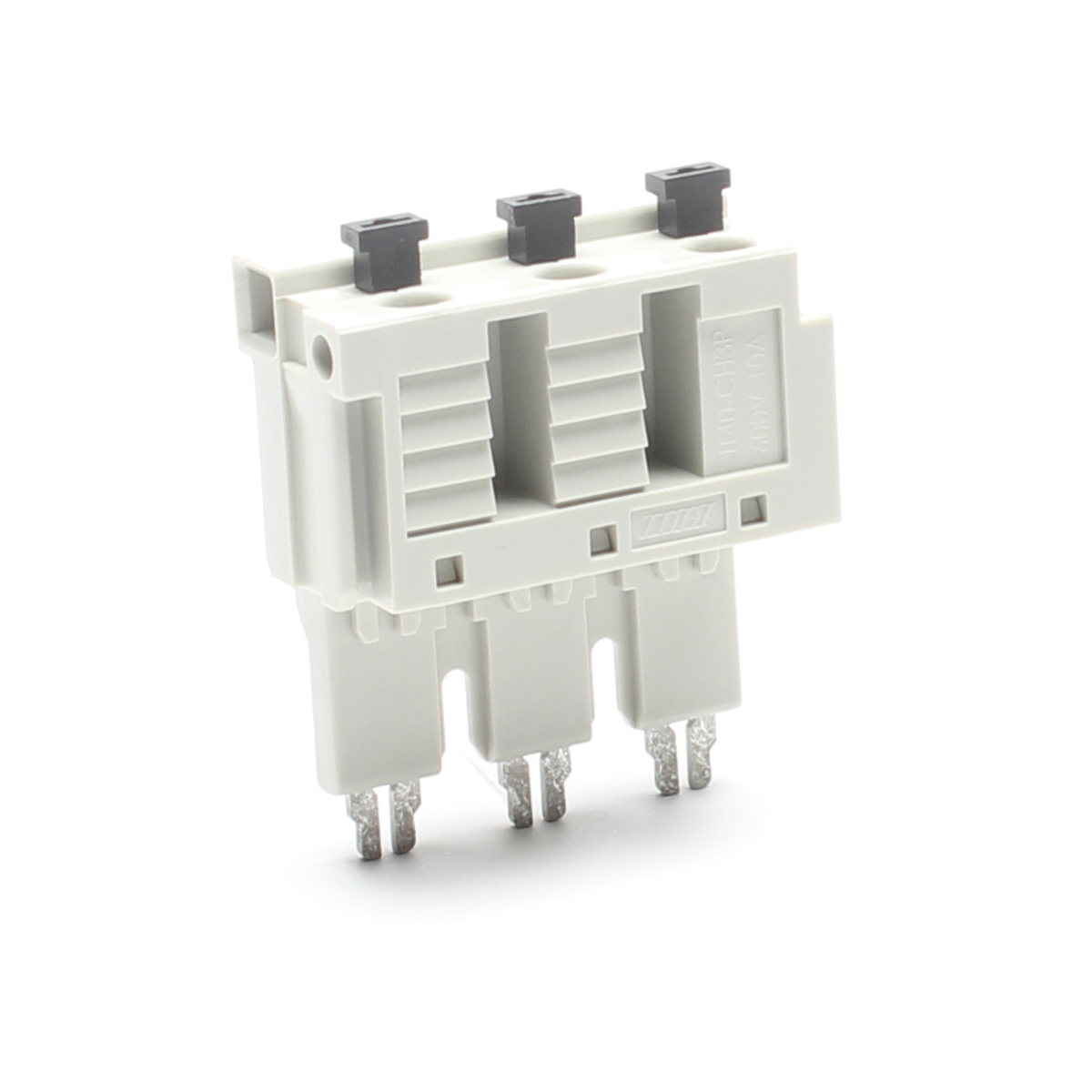

別売にて下記の商品もご用意しております。
