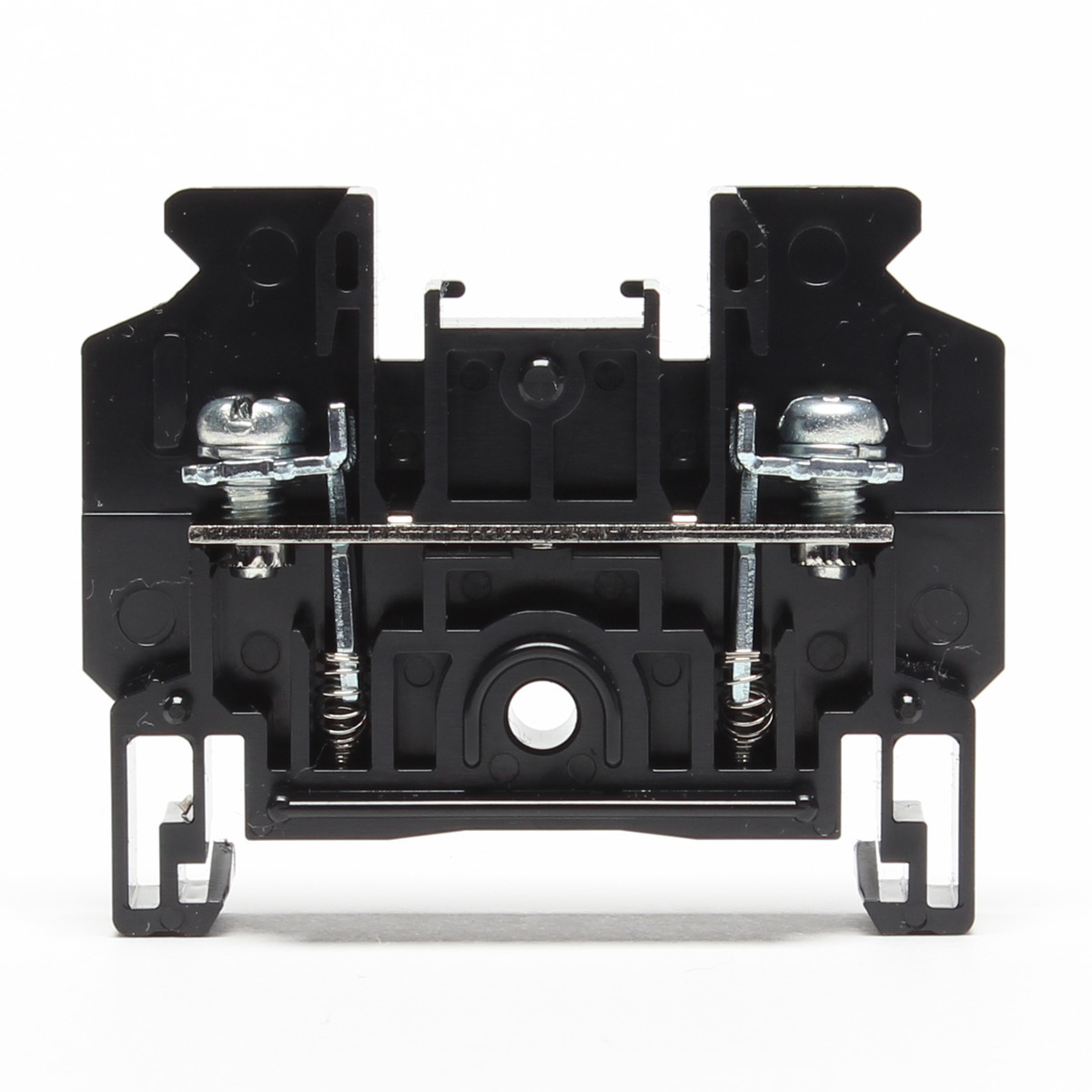

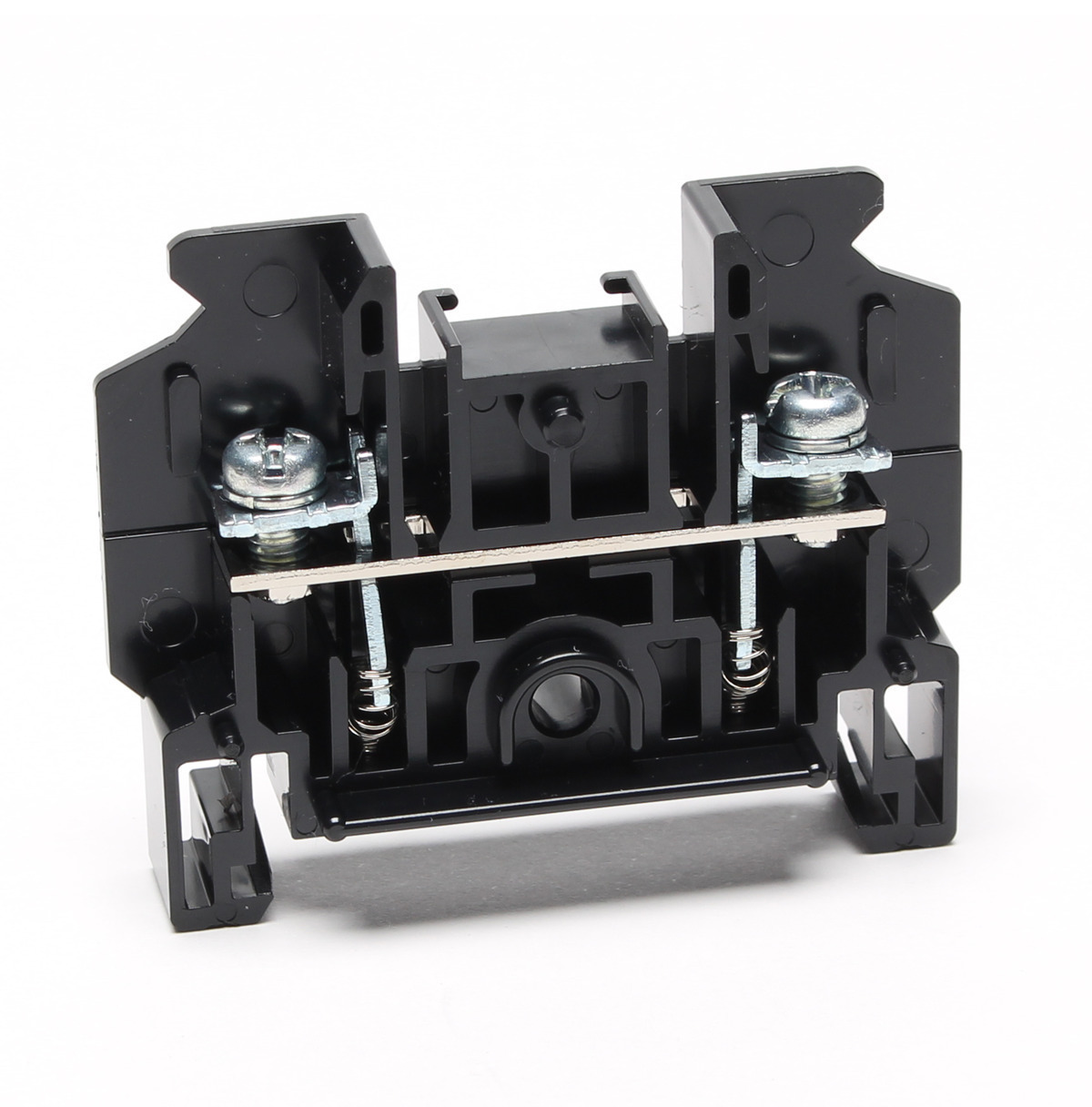

JT-20

JTシリーズ

端子台 / レール取付型 / ネジアップ式 / 一般端子台

定価 64 円 / 個 (販売単位:50)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

〇ショートバーを端子台上部から差込むタイプなので、端子台上部からコモン部がひと目で確認可能です。
〇ショートバーと端子ネジ部が別の場所に接続される為、端子ネジ部には1ネジに対して2本の電線が結線でき、省スペースが 図れます。
〇電気試験などの際、ショートバーだけを外して確認することが可能です。

一般仕様
電線サイズ(JIS) 2㎟
電線サイズ(AWG) -
定格絶縁電圧 AC・DC 800V
定格通電電流 21A
ネジサイズ M3.5
端子間ピッチ 8.00mm
形状 1段
締付トルク 0.8~1.4N・m
結線方式 ネジアップ
取付方法 DIN35mm

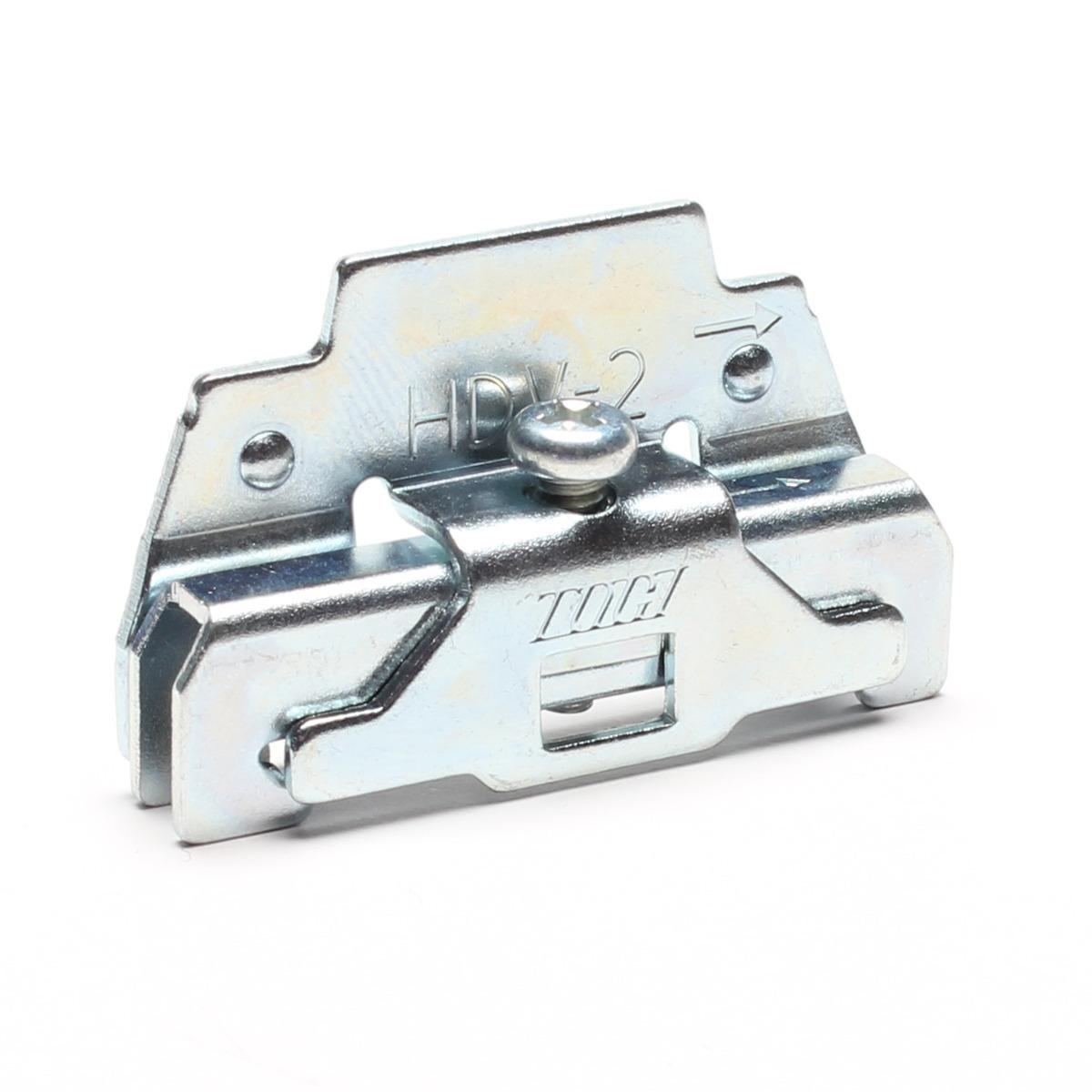

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
