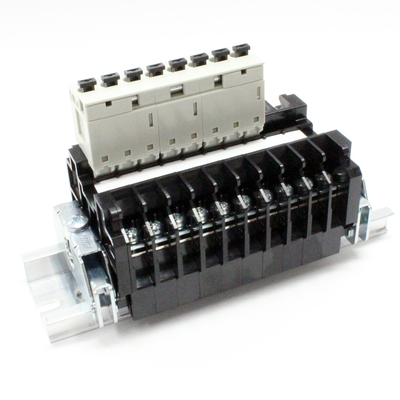

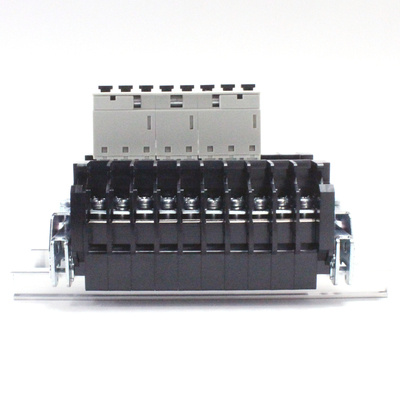

〇ショートバーを端子台上部から差込むタイプなので、端子台上部からコモン部がひと目で確認可能です。
〇ショートバーと端子ネジ部が別の場所に接続される為、端子ネジ部には1ネジに対して2本の電線が結線でき、省スペースが図れます。
〇電気試験などの際、ショートバーだけを外して確認することが可能です。
| 一般仕様 | |
|---|---|
| 電線サイズ（JIS） | 2㎟ |
| 電線サイズ（AWG） | - |
| 定格絶縁電圧 | AC・DC 800V |
| 定格通電電流 | 21A |
| ネジサイズ | M3.5 |
|---|---|
| 端子間ピッチ | 8.00mm |
| 形状 | 1段 |
| 締付トルク | 0.8～1.4N・m |
| 結線方式 | ネジアップ |
| 取付方法 | DIN35mm |
