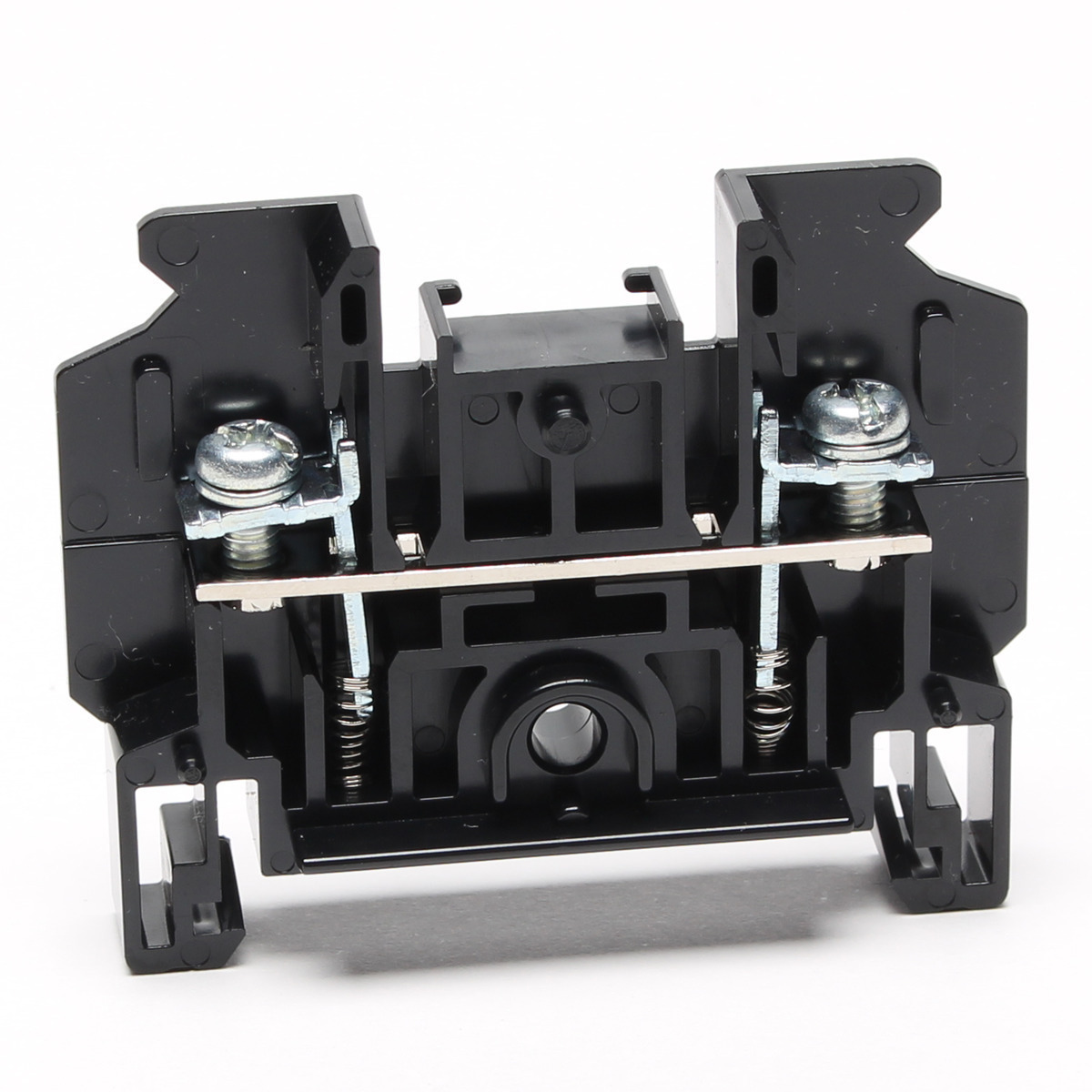

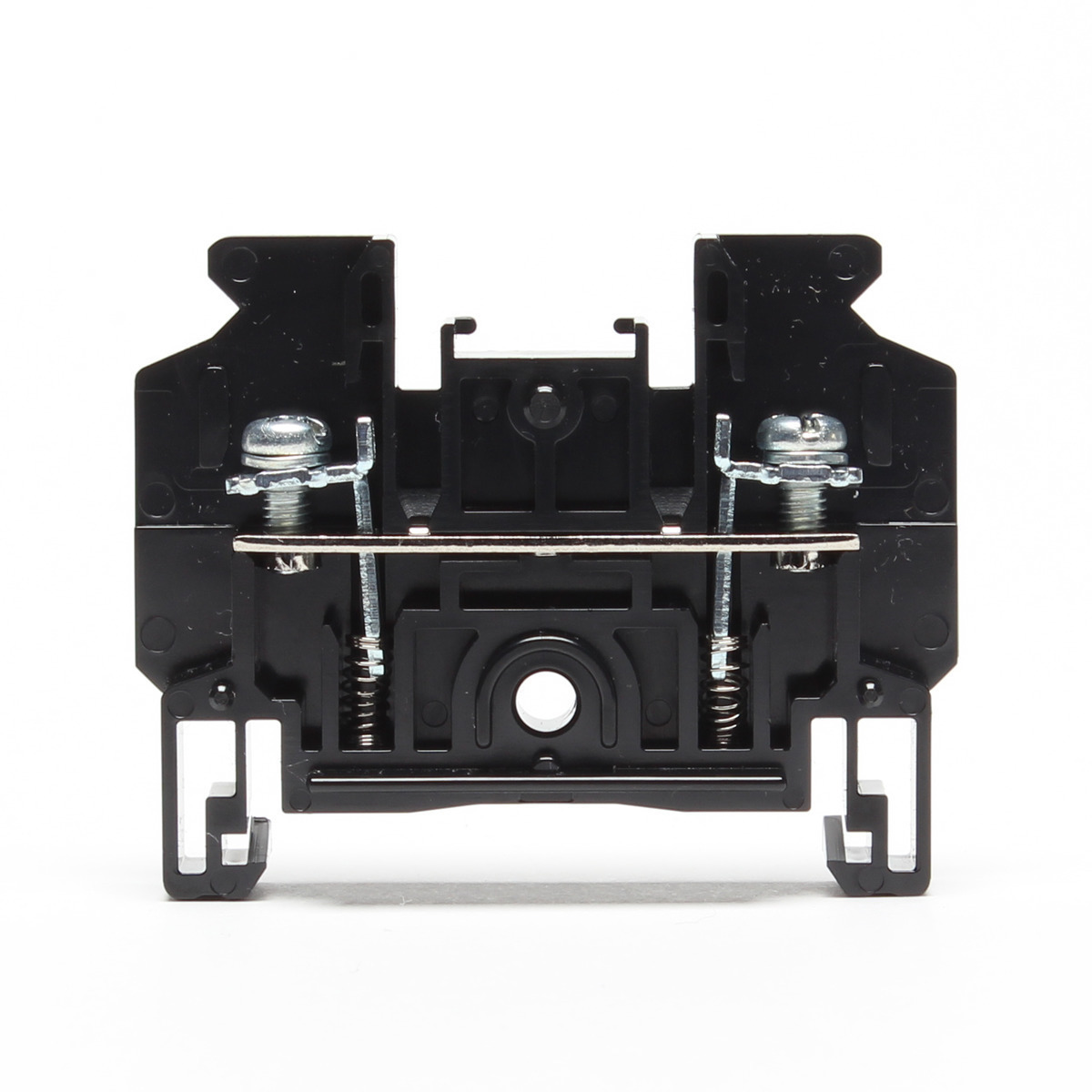

JT-10

JTシリーズ

端子台 / レール取付型 / ネジアップ式 / 一般端子台

定価 61 円 / 個（販売単位：50）

この製品についてのお問い合せ

仕様
カタログ

製品情報

〇ショートバーを端子台上部から差込むタイプなので、端子台上部からコモン部がひと目で確認可能です。
〇ショートバーと端子ネジ部が別の場所に接続される為、端子ネジ部には1ネジに対して2本の電線が結線でき、省スペースが図れます。
〇電気試験などの際、ショートバーだけを外して確認することが可能です。

【この端子台は1P外しができます】

	一般仕様
電線サイズ（JIS）	1.25㎟
電線サイズ（AWG）	-
定格絶縁電圧	AC・DC 800V
定格通電電流	16A

ネジサイズ	M3
端子間ピッチ	7.00mm
形状	1段
締付トルク	0.5～1.2N・m
結線方式	ネジアップ
取付方法	DIN35mm

組端子台

この製品を使用した組端子台

一般端子台

JTL-10-□P

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

側板

JT-120L

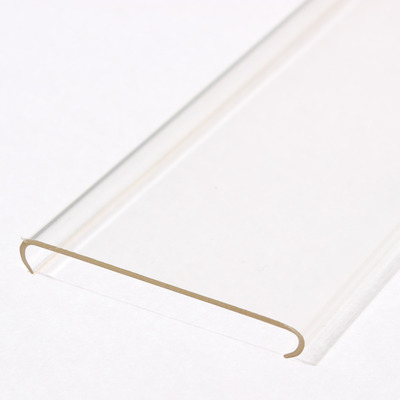

カバー

CA-40

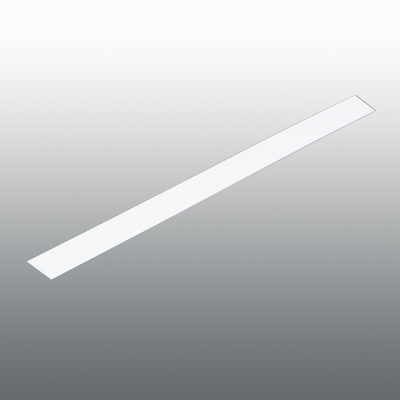

記名板

AM-10 【0.5tX10wX1200L】

レール

DAV4-1000（DINレール）

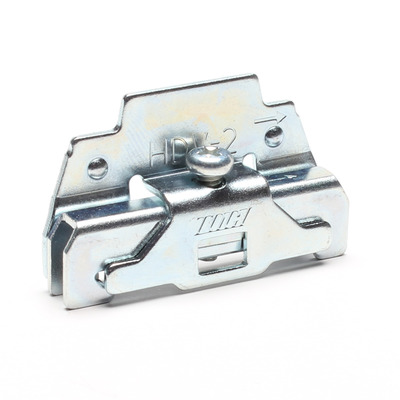

止金具

HDV-2

適合オプション（別売）

別売にて下記の商品もご用意しております。

JTオプション

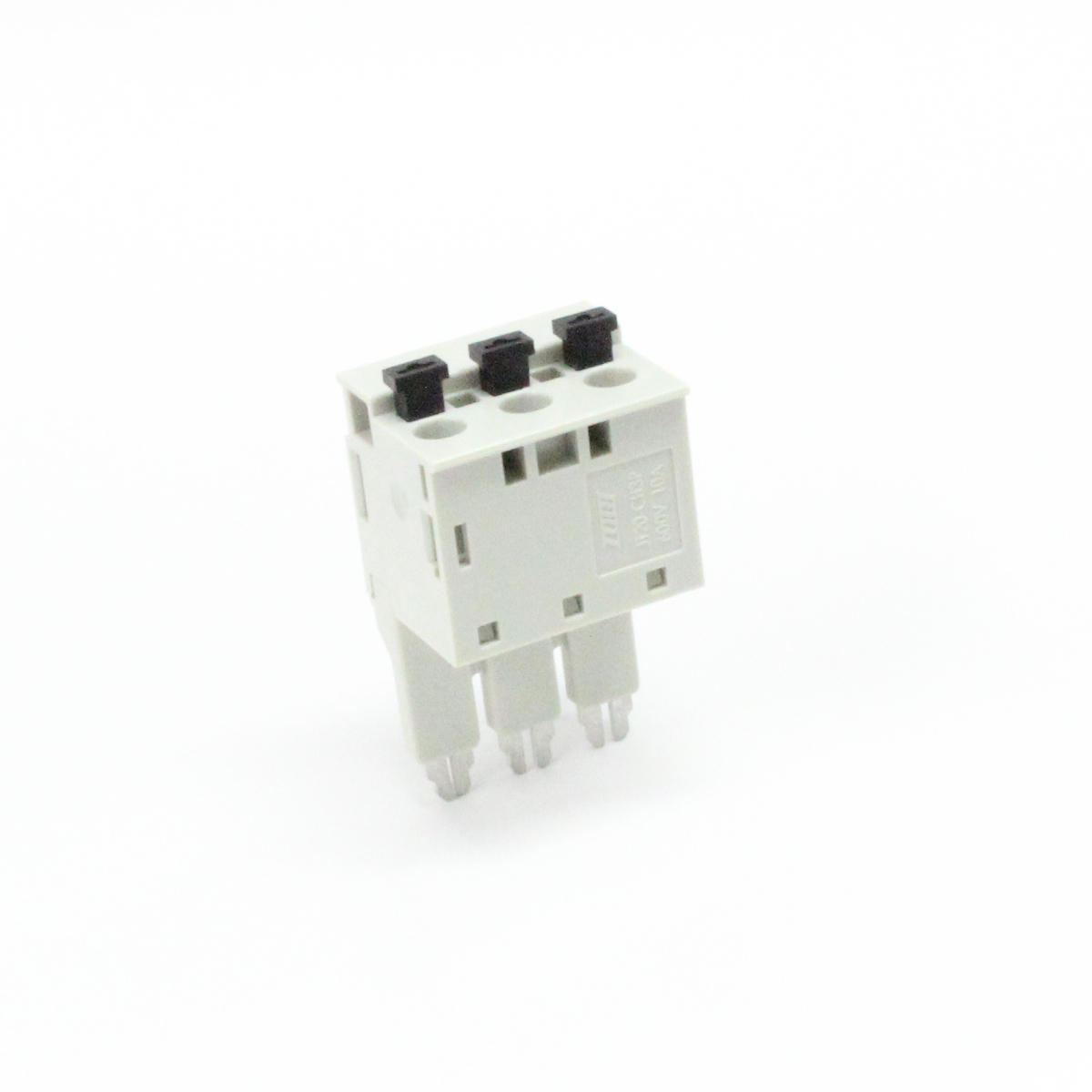

JT10-CH□P

7mm

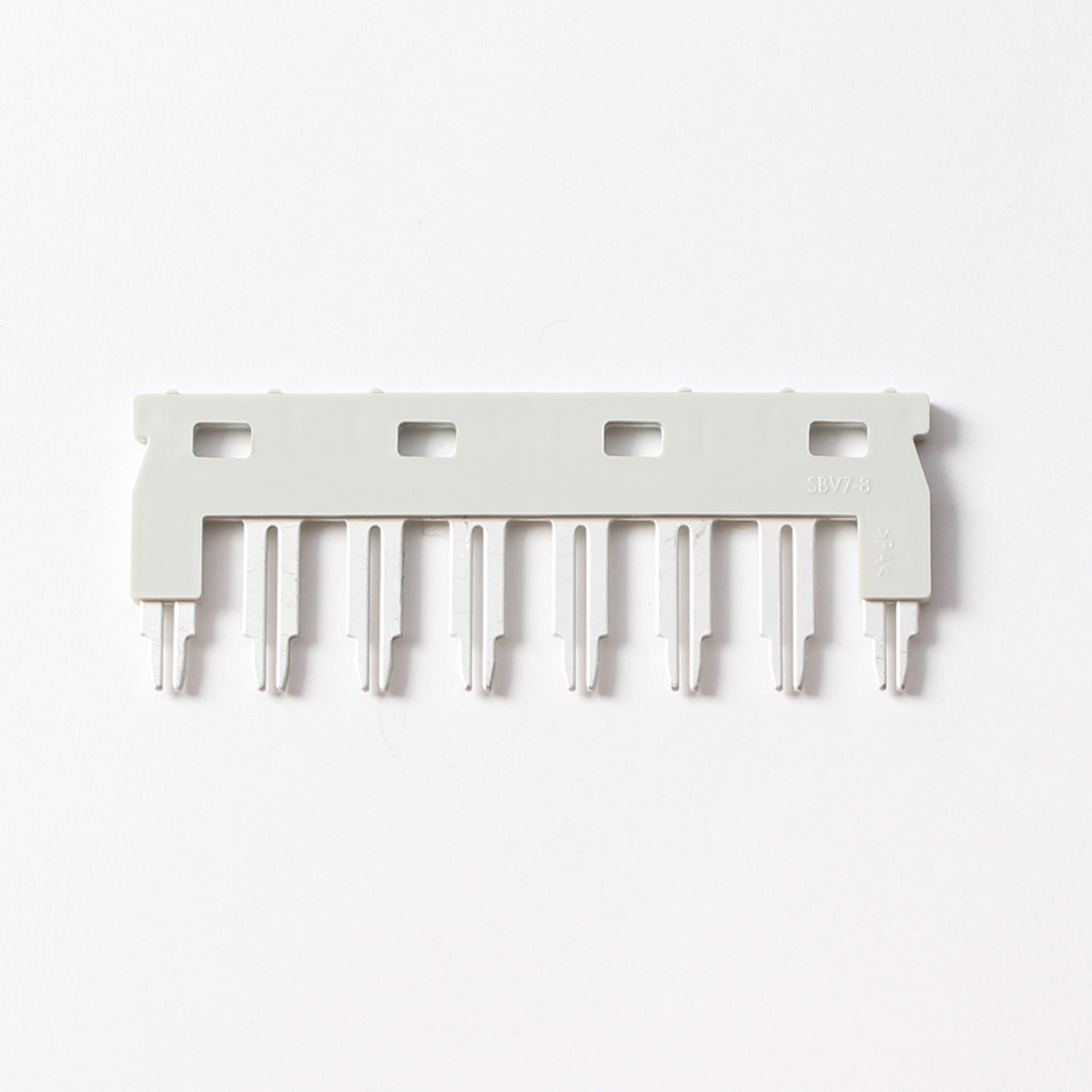

SBV7-□

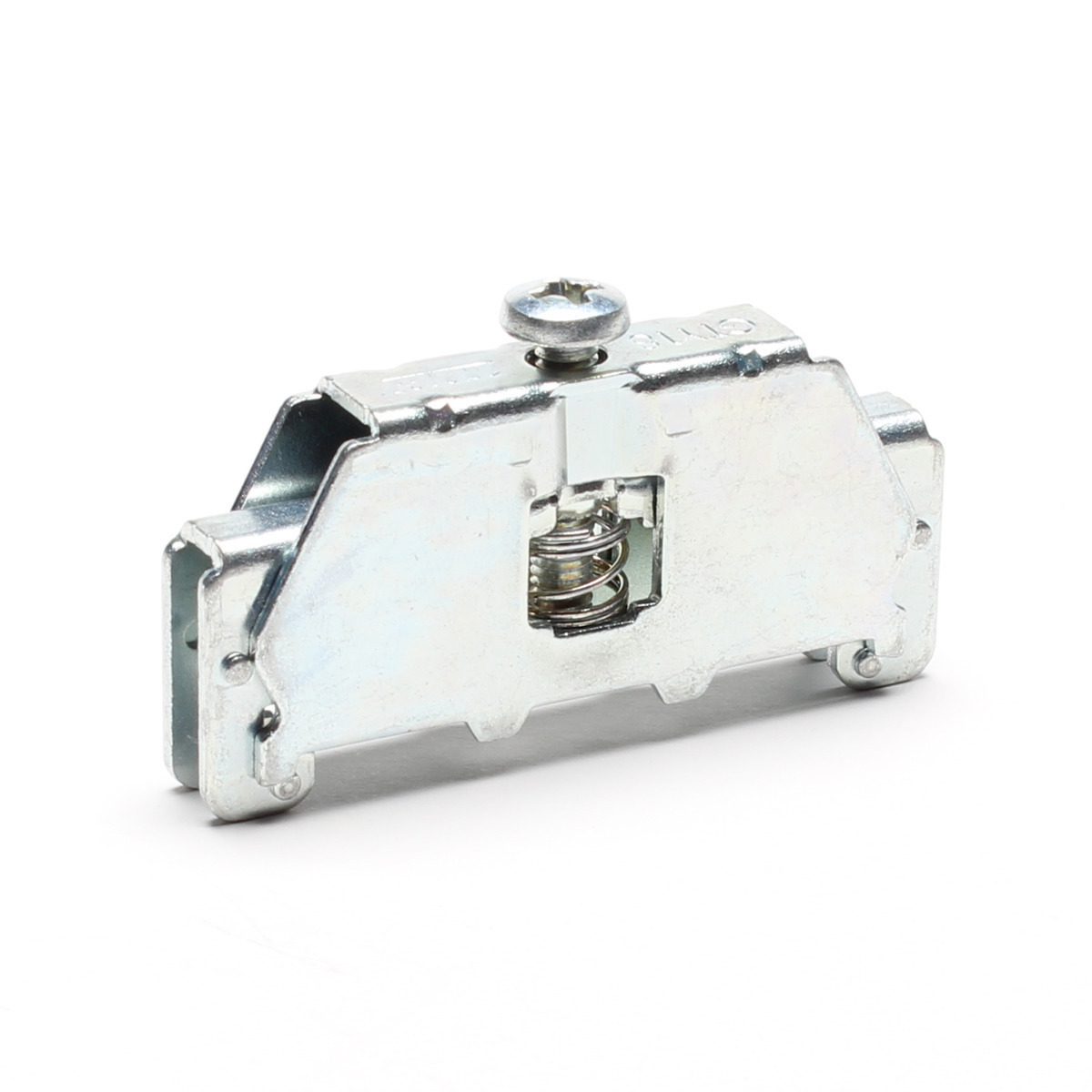

止メ金具・ストッパー

GTY18

レール

DAV4-2000

レール

DAV5-1000

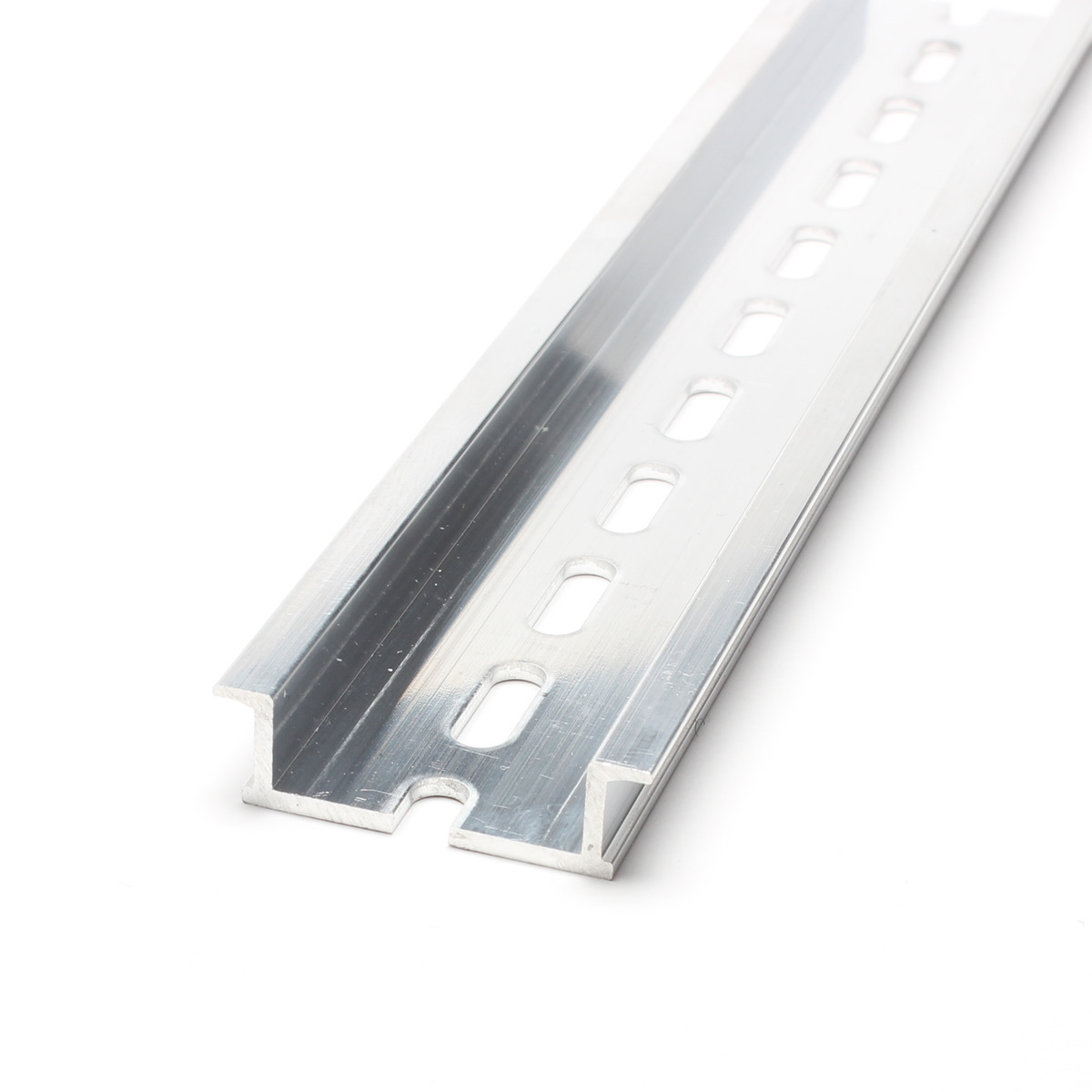

レール

DAV5-2000
