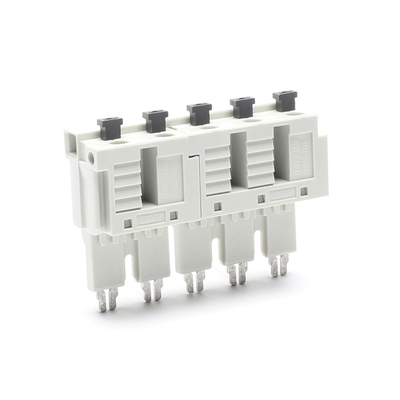

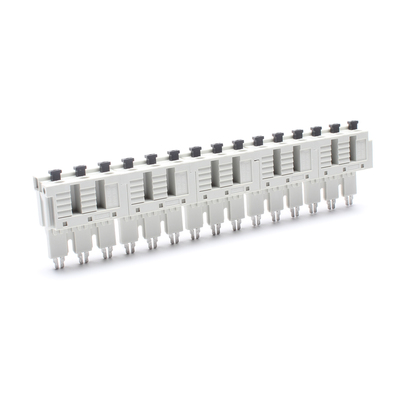

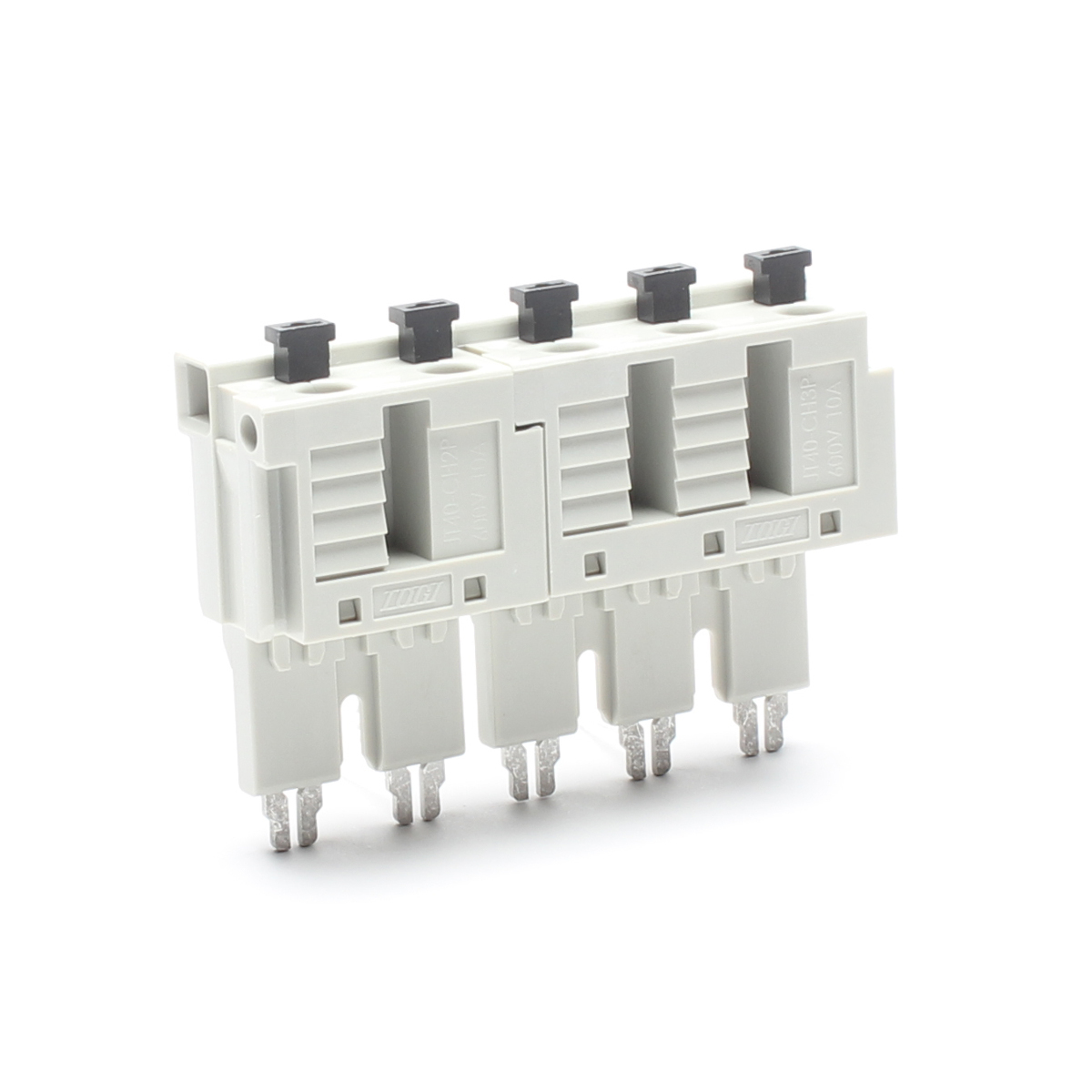

●JT-40用チェック端子台 ※3~15極まで極数を選択できます。
●チェック端子結線部はスプリングロック式なので、棒圧着端子などの電線端末処理により差し込むだけで結線が可能です。
●電線の挿抜はドライバーで開閉ボタンを押すだけ(専用工具不要です)
●端子台のショートバー接続部に差し込むだけでOK。
●端子台の記名板を外すことなく接続可能。
●耐電圧・絶縁・シーケンス試験用などの治具としてご使用いただけます。
●導通チェックなどのテストプラグとしてご使用いただけます。
一般仕様 | |
---|---|
電線サイズ(JIS) | 1.25㎟ |
電線サイズ(AWG) | - |
定格絶縁電圧 | AC・DC 600V |
定格通電電流 | 10A |
端子間ピッチ | 11.00mm |
---|---|
形状 | 1段 |
結線方式 | スプリングロック |
取付方法 | DIN35mm |
