インターフェイス(コネクタ端子台)

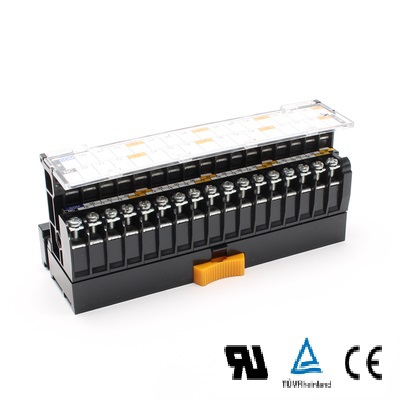

PCA7(PLC対応モデル) シリーズ

ネジ式 / ネジ式
●横幅寸法Lが従来品(PCN7)よりもさらに4㎜小さくなりました
 20極(形式:PCN7-1H20)80㎜→75㎜
 34極(形式:PCN7-1H34)128㎜→124㎜
 40極(形式:PCN7-1H40)149㎜→145㎜
 50極(形式:PCN7-1H50)184㎜→180㎜

●キーポイント事に配色を変えカラーを取り入れることで配線作業をサポート!
●記名板をカバーから抜き取る場合に+ドライバーでも可能!
●記名板カバーは140°開いたところで簡易ロック機能付き!

●端子中央部分に記名板表記と連動した記名シールがあることで配線位置がよりわかりやすくなりました
●端子台上段側にキーポイントごとに凸があり!

●ネジアップ式端子構造によりネジを外すことなく丸形・Y 形圧着端子を接続可能!
●ネジが外れない構造のため脱落や紛失の心配もありません
●端子台への圧着端子接続は2枚取付可能!
●使用する圧着端子により上下段どちらかでも配線作業が可能!

性能・特性

定格絶縁電圧 DC24V(K1/K-CPUのみ125V)
定格通電電流 信号:0.5A/1点 COM/2A(K1/K-CPUのみ1A/1点)
耐電圧 AC600V/1分間
絶縁抵抗 100MΩ以上(DC500Vメガ)
適合電線 1.25㎟/MAX
結線ビス M3×9.5L Ni ±ナベフリー端子ねじ(Y端子用)
M3×7L 三価クロメート±ナベフリー端子ねじ(丸端子用)
標準締付トルク 1.2N・m
周囲温度 -10℃~+50℃(凍結または結露しないこと)

材質

端子台 PPE(色:グレー) UL94V-0
ケース PPE(色:グレー) UL94V-0
記名板 上質紙(両面印刷)
基板 ガラエポ(両面)
導電板A・B C2680R
レール用ツメ POM(色:橙)
カバー PC(透明) UL94V-2
記名板 上質紙(両面印刷)
ケース固定用ねじ SWCH M3×10L 三価クロメート なべ2種タッピンねじ(下ケース裏面から固定)

該当機種一覧

該当件数 26 件

PCA7-1H40-TB34-M1-X

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-M1-Y

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-M2-X

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-M2-Y

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-M3

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-M4

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-M1-X

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-M1-Y

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-M2-X

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-M2-Y

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-M3

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-M4

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
三菱電機(株), 富士電機(株)
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link (三菱電機㈱), MICREX-SX
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-O1

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
オムロン(株), 横河電機(株), 日立産機(株)
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
34
取付方法
DINレール/直付共用

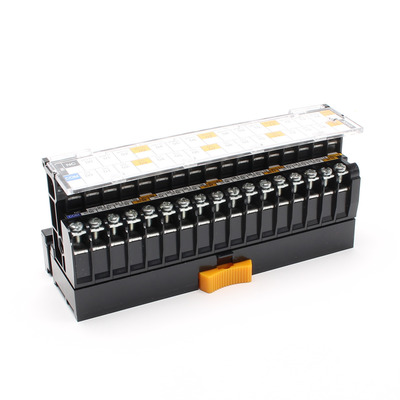

PCA7-1H40-TB34-O2

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
オムロン(株)
PLCシリーズ
CJ1W, CS1W
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-O3

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
オムロン(株), 横河電機(株), 日立産機(株)
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
34
取付方法
DINレール/直付共用

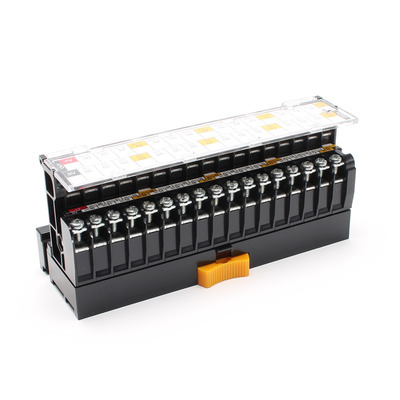

PCA7-1H40-TB34-O4

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
オムロン(株)
PLCシリーズ
CJ1W, CS1W
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-O1

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
オムロン(株), 横河電機(株), 日立産機(株)
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
34
取付方法
DINレール/直付共用

PCA7-4F40-TB34-O3

定価 5,280 円 / 個

(販売単位:1)

コネクタメーカー
タイコエレクトロニクス(株)
コネクタ仕様
FCN
PLCメーカー
オムロン(株), 横河電機(株), 日立産機(株)
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H34-TB34-K1

定価 4,740 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KV-1000, KV-3000/5000/5500, KV-Nano
端子台極数
34
取付方法
DINレール/直付共用

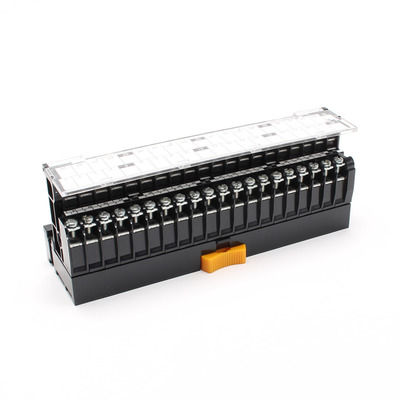

PCA7-1H40-TB40-K-CPU

定価 5,040 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KVシリーズCPUユニット用
端子台極数
40
取付方法
DINレール/直付共用

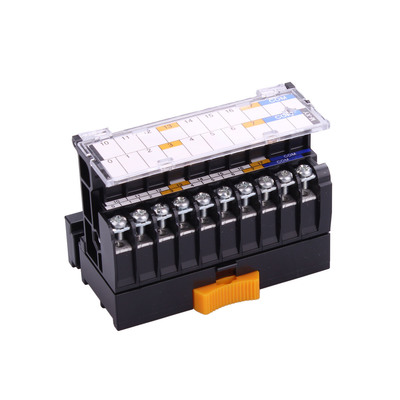

PCA7-1H20-TB20-M-XY

定価 3,610 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
三菱電機(株)
PLCシリーズ
FX
端子台極数
20
取付方法
DINレール/直付共用

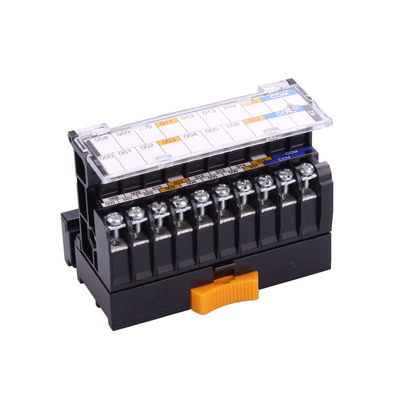

PCA7-1H20-TB20-K2

定価 3,610 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KV-Nano
端子台極数
20
取付方法
DINレール/直付共用

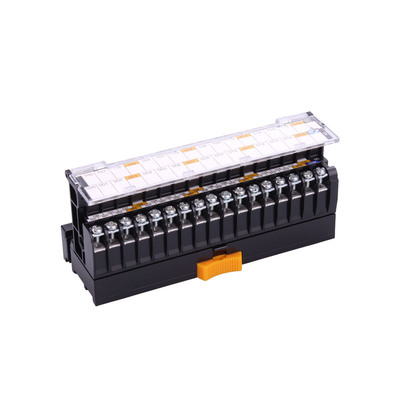

PCA7-1H34-TB34-K2

定価 4,740 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KV-1000, KV-3000/5000/5500, KV-Nano
端子台極数
34
取付方法
DINレール/直付共用

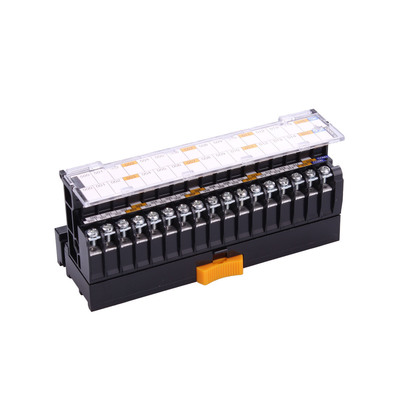

PCA7-1H34-TB34-K-Nano

定価 4,740 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KV-Nano
端子台極数
34
取付方法
DINレール/直付共用

PCA7-1H40-TB34-K3

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KV-7000
端子台極数
34
取付方法
DINレール/直付共用

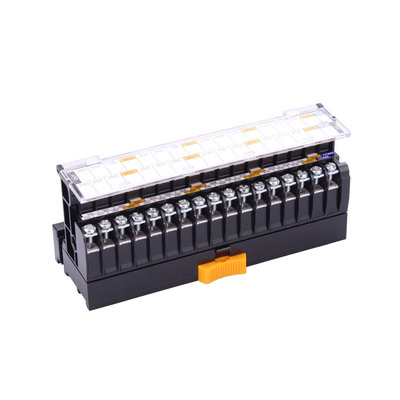

PCA7-1H40-TB34-K4

定価 4,850 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
キーエンス(株)
PLCシリーズ
KV-7000
端子台極数
34
取付方法
DINレール/直付共用

補足説明
