端子台

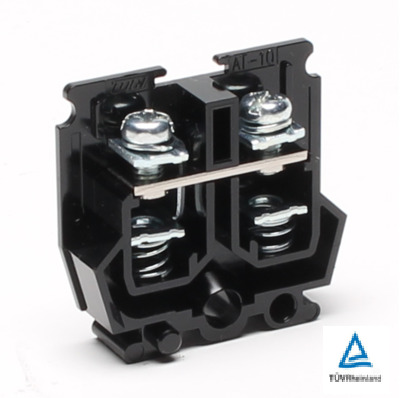

AT シリーズ

レール取付型 / ネジアップ式 / 一般端子台
東技が世に先駆けて製品化したネジアップ式端子台シリーズ。その高い品質と機種の豊富さは今もなおベストセラー機種のひとつです。
AT-10はTUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。
緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、(AT-10~AT-150)ネジの脱落による短絡事故、紛失等が防げます。
適合レールは当社専用の20mm幅のレール。またはDIN35mm対応端子台と共用できるDASタイプです。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付金
属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V/1分間(AT-10~AT150)
定格インパルス耐電圧 5000V/1分間(AT-200~AT600)
準拠規格 JIS C 8201-7-1
NECA C 2811(旧JIS C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 銅合金
端子ネジ SWCH(Znメッキ)
スプリング SWC(Znメッキ)
アップ座金 SPCC(Znメッキ)
側板 PC(ポリカーボネート黒色) UL94V-2
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 7 件

AT-10

定価 52 円 / 個

(販売単位:300)

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
15A,20A
極数
-
形状
1段

AT-15L

定価 60 円 / 個

(販売単位:200)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
15A,20A,30A
極数
-
形状
1段

AT-20

定価 73 円 / 個

(販売単位:200)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
20A,30A,40A
極数
-
形状
1段

AT-30

定価 99 円 / 個

(販売単位:100)

端子ネジ
M5
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
30A,40A,50A
極数
-
形状
1段

AT-60

定価 213 円 / 個

(販売単位:50)

端子ネジ
M6
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
50A,70A,90A
極数
-
形状
1段

AT-100

定価 351 円 / 個

(販売単位:10)

端子ネジ
M8
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
70A,90A,130A
極数
-
形状
1段

AT-150

定価 376 円 / 個

(販売単位:10)

端子ネジ
M8
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
90A,130A,160A
極数
-
形状
1段

補足説明
