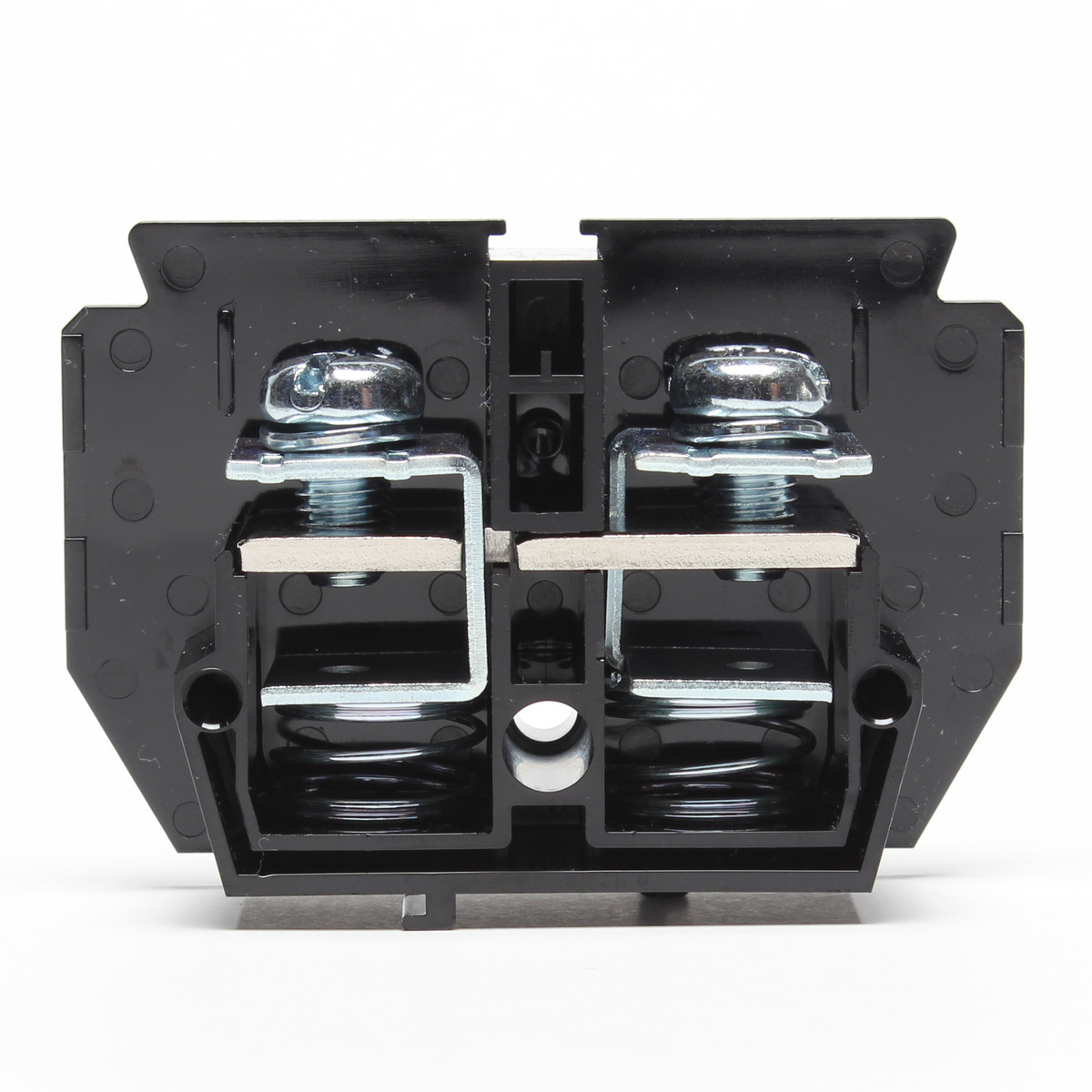

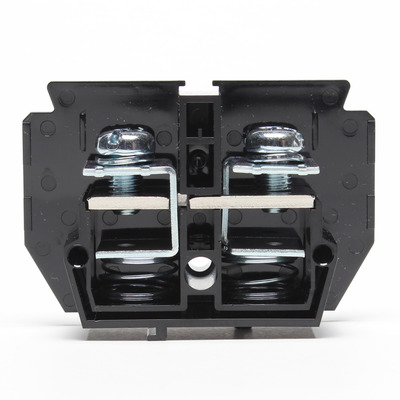

AT-150

ATシリーズ

端子台 / レール取付型 / ネジアップ式 / 一般端子台

定価 376 円 / 個 (販売単位:10)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

東技が世に先駆けて製品化したネジアップ式端子台シリーズ。その高い品質と機種の豊富さは今もなおベストセラー機種のひとつです。
AT-10はTUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。
緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、(AT-10~AT-150)ネジの脱落による短絡事故、紛失等が防げます。
適合レールは当社専用の20mm幅のレール。またはDIN35mm対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 22㎟ 38㎟ 60㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 600V AC・DC 600V AC・DC 600V
定格通電電流 90A 130A 160A
ネジサイズ M8
端子間ピッチ 25.00mm
形状 1段
締付トルク 6.0~9.0N・m
結線方式 ネジアップ
取付方法 C型20mmレール

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
