端子台

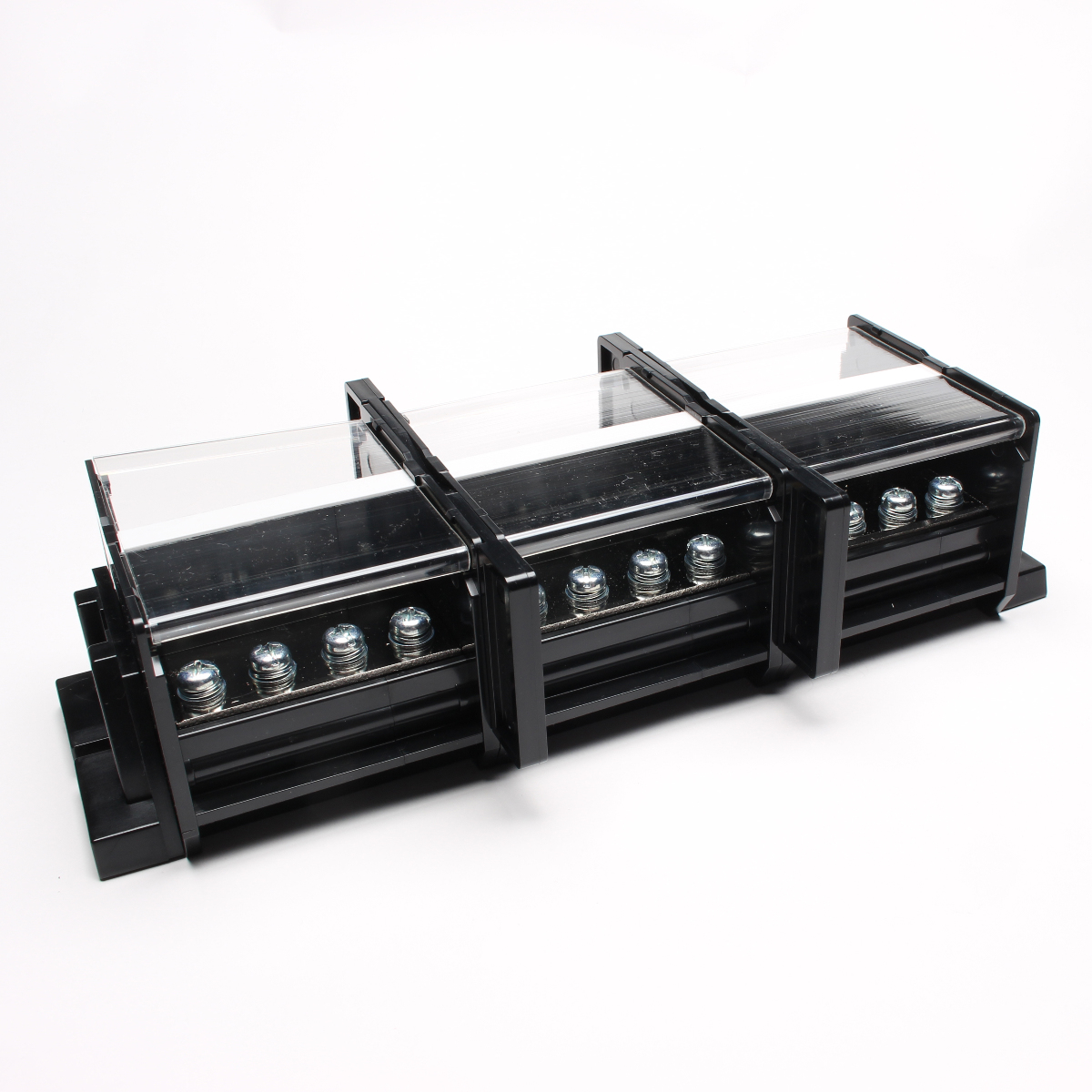

IT シリーズ

直取付型 / セルフアップ式 / 分岐端子台
ITシリーズは、受電側(1次側)から送電側(2次側)への分岐作業の煩わしさを解消する分岐専用端子台です。
1次側には1から3カ所の結線ビスが設置されており、容量によって複数の電線を引き込むことができます。また2次側には3~7カ所の結線ビスを設け幅広い分岐数に対応しています。
直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
全タイプに記名板と、標準カバーが付きます。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35℃以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V/1分間
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 変性PPE樹脂(黒色) UL94V-0
導電板 銅(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 変性PPE樹脂(黒色) UL94V-0
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)
極間バリヤー 変性PPE樹脂(黒色) UL94V-0

該当機種一覧

該当件数 5 件

IT-601(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

IT-1001(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

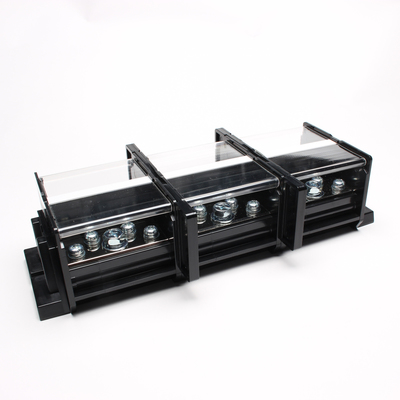

IT-2001(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

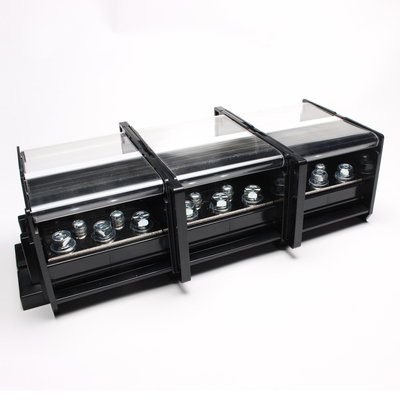

IT-3001(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

IT-5001(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

補足説明
