IT-2001(組端子台のみでの販売となります。)

ITシリーズ

端子台 / 直取付型 / セルフアップ式 / 分岐端子台

この製品についてのお問い合せ

製品情報

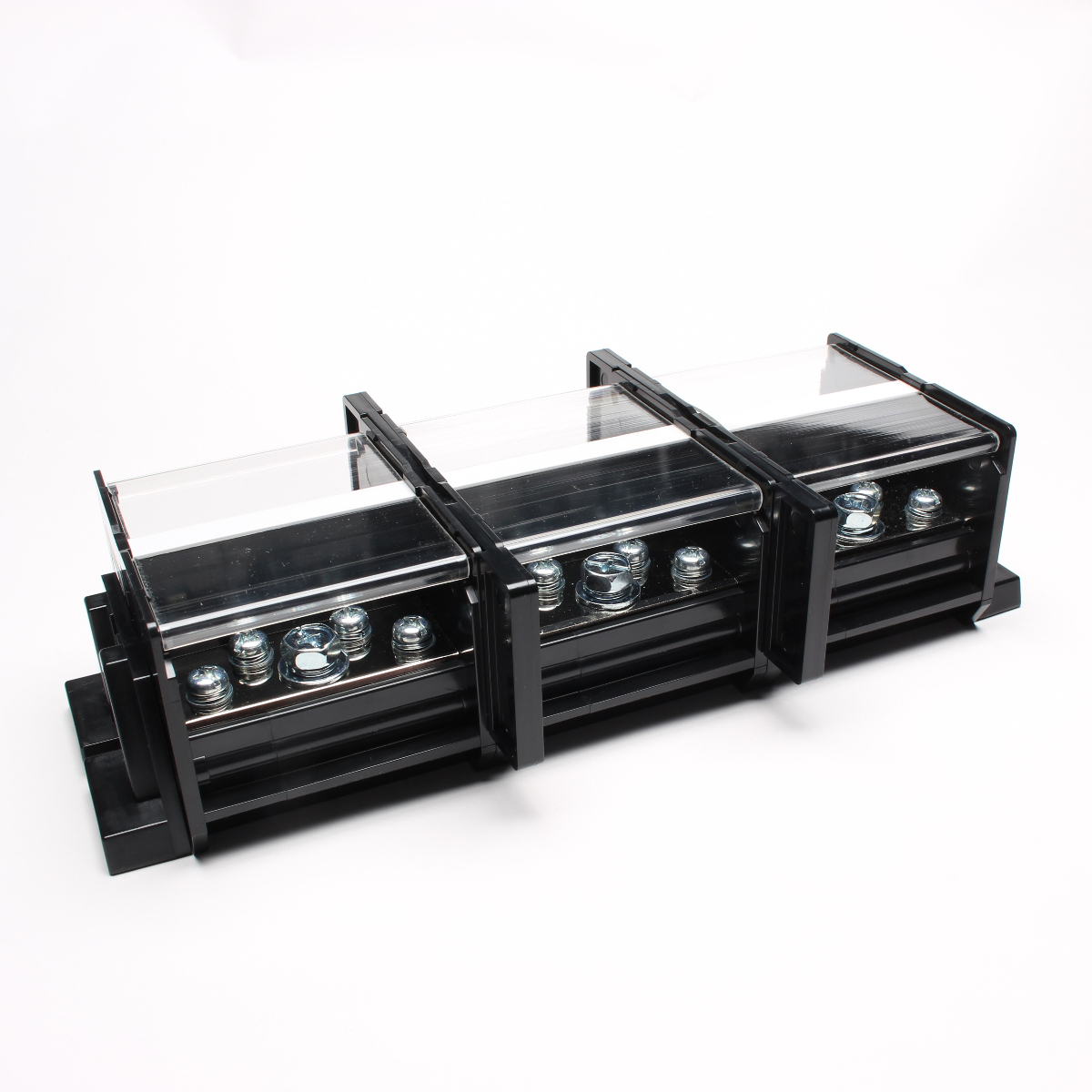

ITシリーズは、受電側(1次側)から送電側(2次側)への分岐作業の煩わしさを解消する分岐専用端子台です。

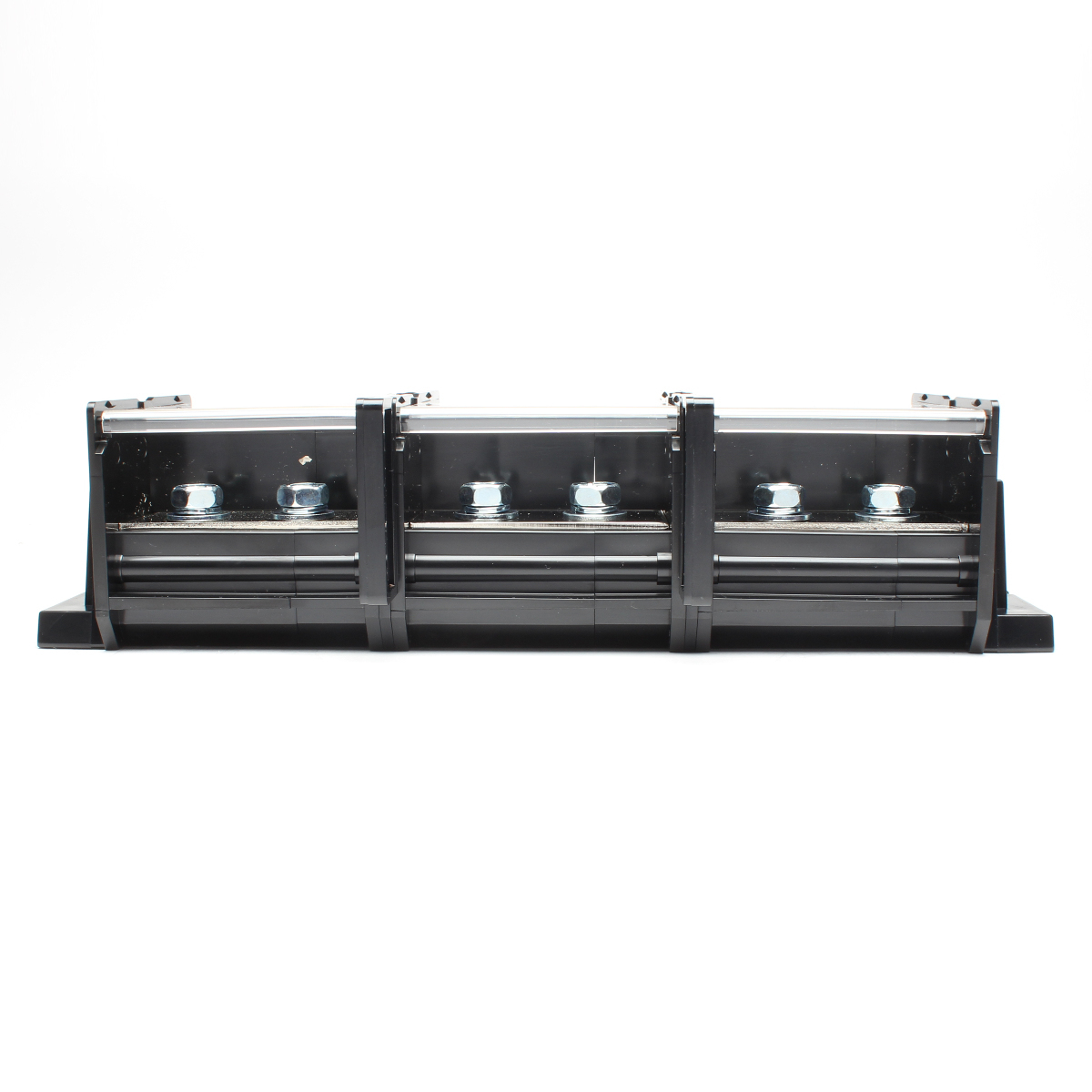

1次側には1から3カ所の結線ビスが設置されており、容量によって複数の電線を引き込むことができます。

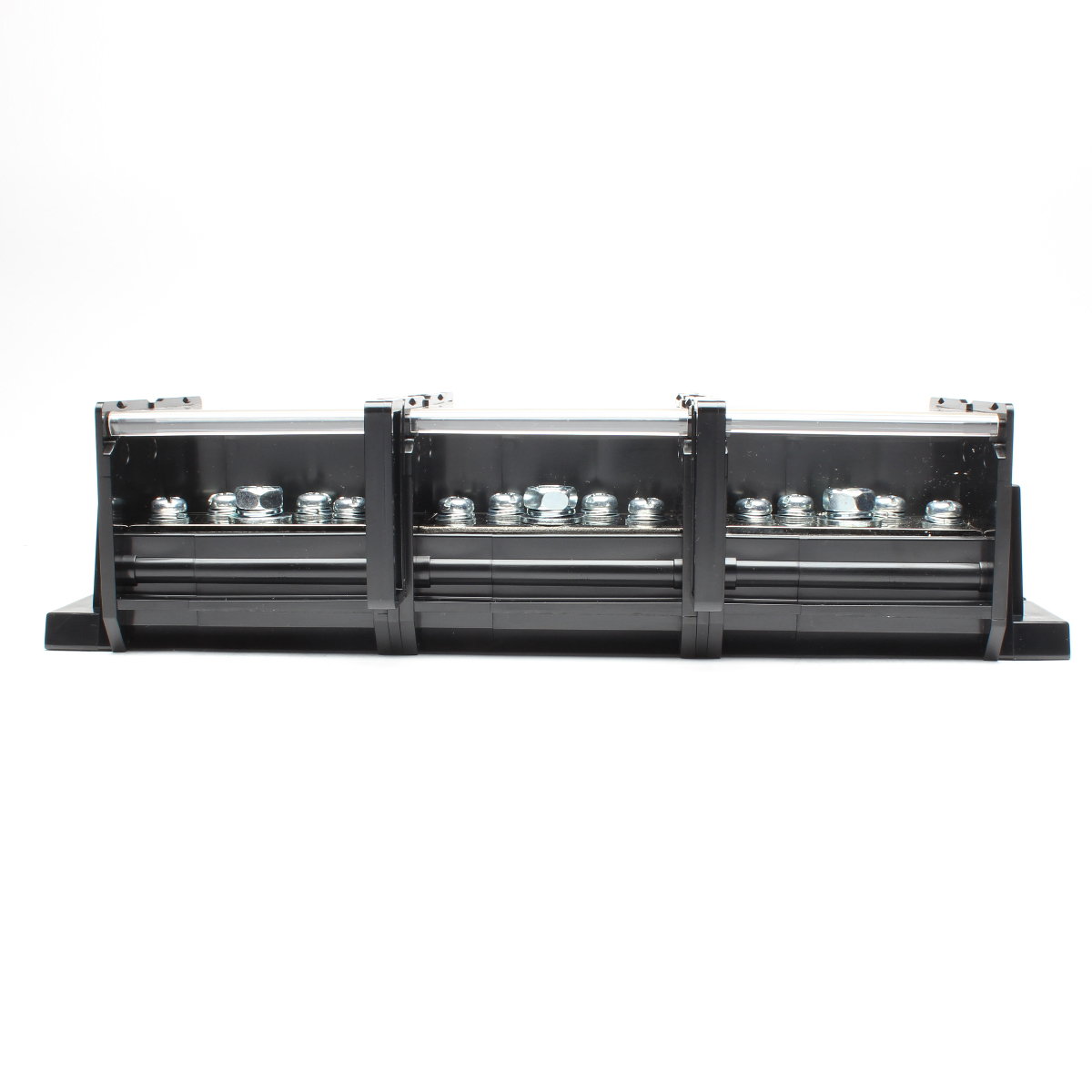

また2次側には3~7カ所の結線ビスを設け幅広い分岐数に対応しています。
直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
全タイプに記名板と、標準カバーが付きます。

定格絶縁電圧 AC・DC600V
定格通電電流 200A
1次側 接続可能電線 60m㎡×2本
端子ネジ M8×16L
締付トルク 6.0~9.0N・m
2次側 接続可能電線 60m㎡×1本 22㎜㎡×4本
端子ネジ M8×16L M6×14L
締付トルク 6.0~9.0N・m 2.5~3.7N・m

組端子台

この製品を使用した組端子台
