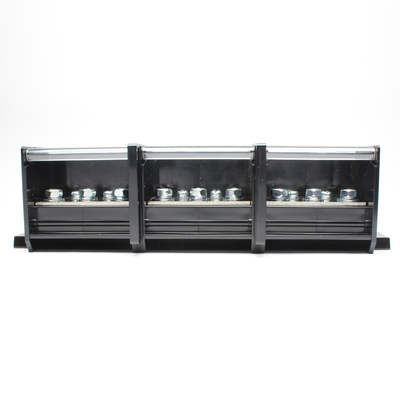

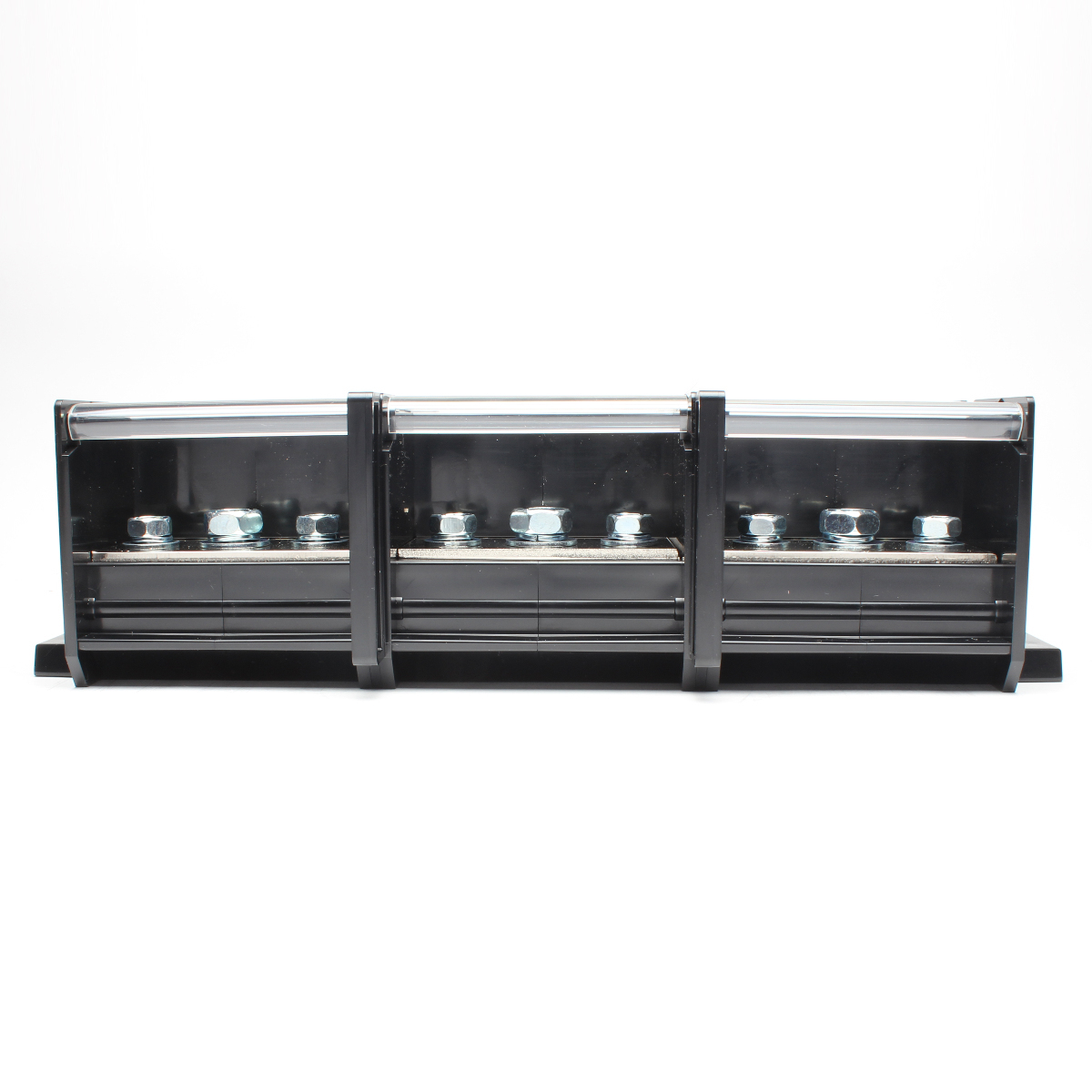

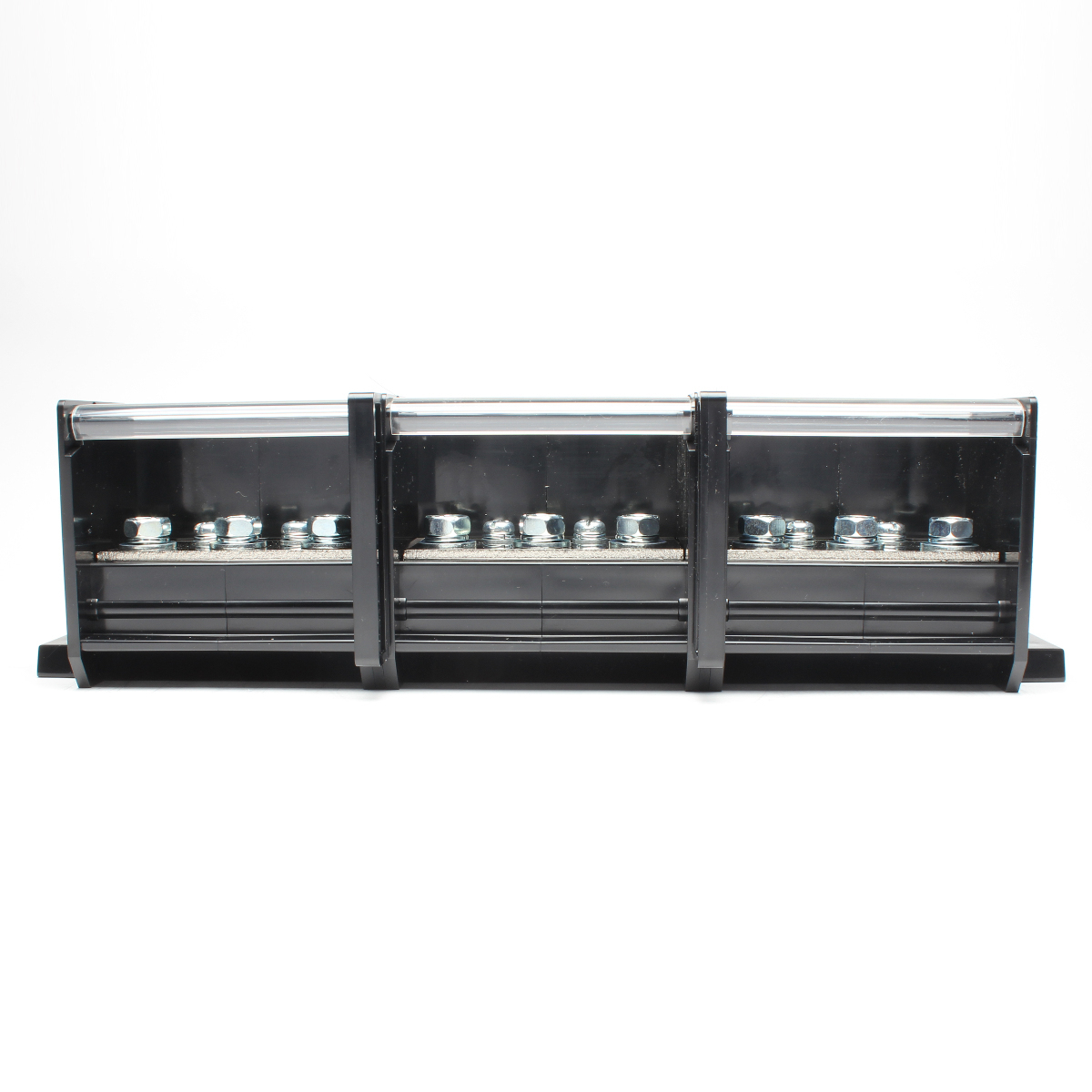

ITシリーズは、受電側(1次側)から送電側(2次側)への分岐作業の煩わしさを解消する分岐専用端子台です。
1次側には1から3カ所の結線ビスが設置されており、容量によって複数の電線を引き込むことができます。
また2次側には3~7カ所の結線ビスを設け幅広い分岐数に対応しています。
直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
全タイプに記名板と、標準カバーが付きます。
定格絶縁電圧 | AC・DC600V | ||
---|---|---|---|
定格通電電流 | 300A | ||
1次側 | 接続可能電線 | 150m㎡×1本 | 60m㎡×2本 |
端子ネジ | M10×20L | M8×16L | |
締付トルク | 10.0~14.7N・m | 6.0~9.0N・m | |
2次側 | 接続可能電線 | 60m㎡×3本 | 22㎜㎡×2本 |
端子ネジ | M8×16L | M6×14L | |
締付トルク | 6.0~9.0N・m | 2.5~3.7N・m |
