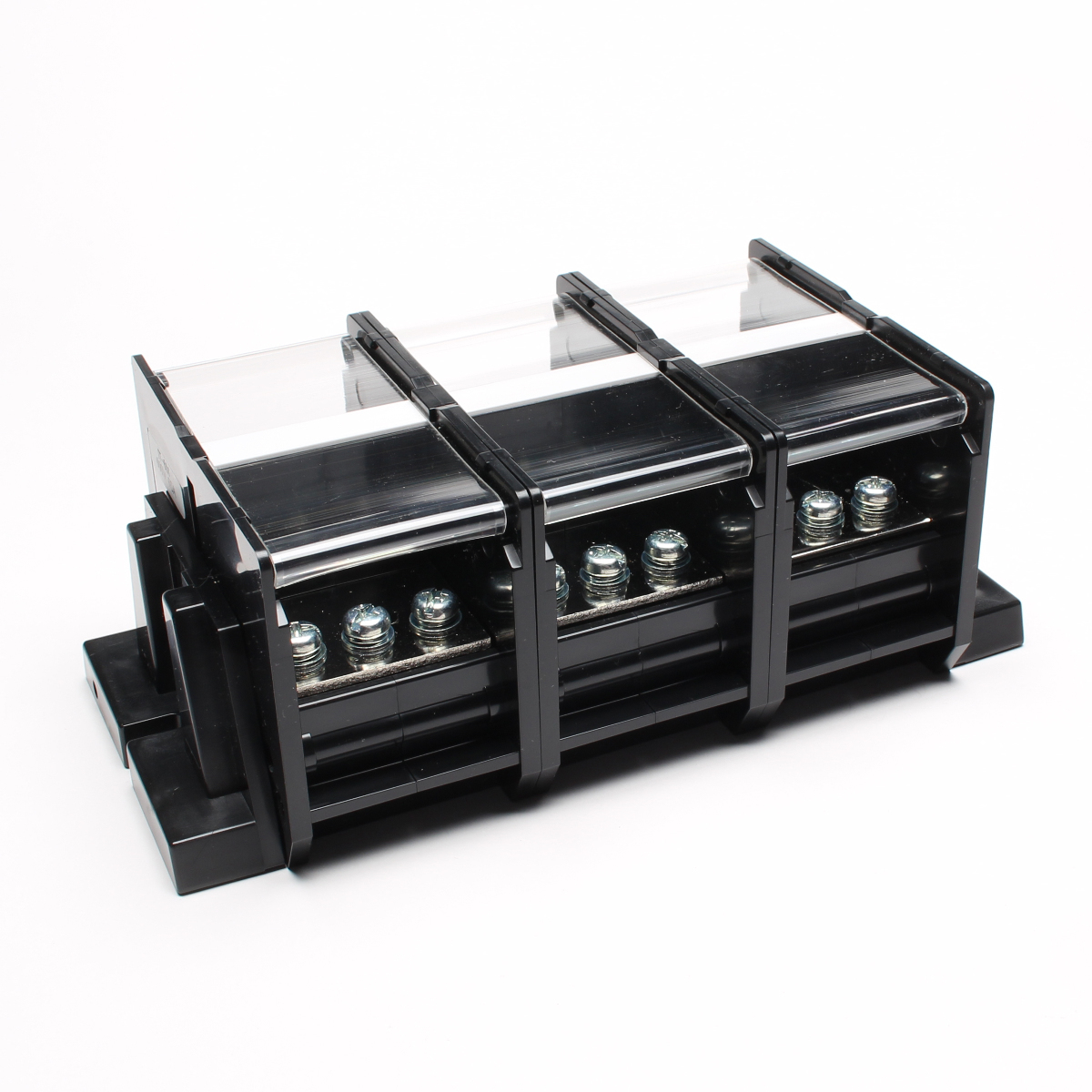

ITシリーズは、受電側(1次側)から送電側(2次側)への分岐作業の煩わしさを解消する分岐専用端子台です。

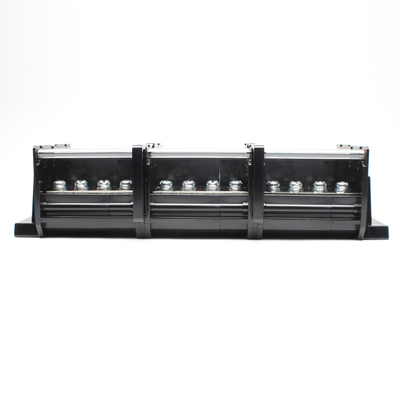

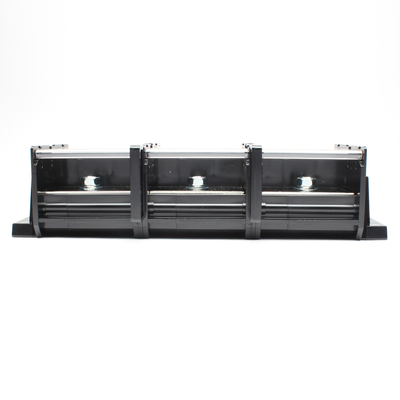

1次側には1から3カ所の結線ビスが設置されており、容量によって複数の電線を引き込むことができます。また2次側には3~7カ所の結線ビスを設け幅広い分岐数に対応しています。
直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
全タイプに記名板と、標準カバーが付きます。
定格絶縁電圧 | AC・DC600V | |
---|---|---|
定格通電電流 | 60A | |
1次側 | 接続可能電線 | 22m㎡×1本 |
端子ネジ | M6×14L | |
締付トルク | 2.5~3.7N・m | |
2次側 | 接続可能電線 | 8m㎡×3本 |
端子ネジ | M5×14L | |
締付トルク | 2.0~3.0N・m |
