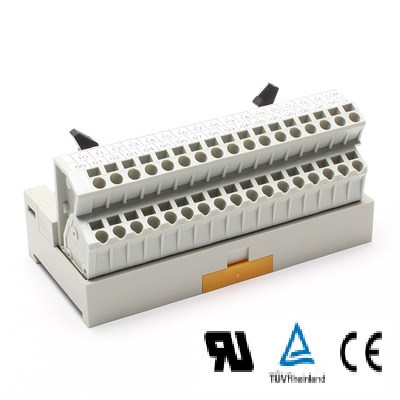

PCV5（PLC対応モデル） シリーズ

スプリングロック式 / スプリングロック式
コネクタの空きピン部分を端子台本体から無くした
PLC対応インターフェイスシリーズに、
さらにコンパクトなスプリングロック式:PCV5シリーズを追加。
信号配列は左から並んでいる為、配線が容易です。
実装コネクタは、ヒロセ電機㈱製MILコネクタ、
富士通コンポーネント㈱製FCN360コネクタをラインナップ。
各コネクタ端子台に適合したケーブルも標準品としてご用意しております。
製品一覧はこちら

性能・特性

定格絶縁電圧 AC・DC24V（K1/K-CPUのみ125V）
定格通電電流 信号:0.5A/1点COM/2A
（K1/K-CPUのみ1A/1点）
耐電圧 AC600V/1分間
絶縁抵抗 100MΩ以上（DC500Vメガ）
適合電線 単線　φ0.5～φ1.6
撚り線　0.08～1.25㎟ / AWG28～16
周囲温度 -10℃～+50℃
（凍結または結露しないこと）
電線むき長さ 8～9㎜

材質

端子台 本体PA（色:グレー） UL94V-O
C2680R t=0.5 Sn
SUS t=0.3
ケース PPE（色:グレー） UL94V-O
記名板 記名シール ユポ材
基板 ガラエポ（両面） t=1.6
レール用ツメ POM（色:橙）
形式シール ユポ材
適合工具 -2.6×0.35

該当機種一覧

該当件数 15 件

PCV5-1H402-TB34-M2-X

定価　4,330 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
三菱電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC-L, MELSEC-Q
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H402-TB34-M2-Y

定価　4,330 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
三菱電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC-L, MELSEC-Q, CJ1W, CS1W
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H402-TB34-O1

定価　4,330 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H402-TB34-O2

定価　4,330 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
CJ1W, CS1W
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H402-TB34-O3

定価　4,330 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H402-TB34-O4

定価　4,330 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H342-TB34-K1

定価　4,220 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-1000, KV-3000/5000/5500, KV-Nano
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD

PCV5-1H402-TB40-K-CPU

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KVシリーズCPUユニット用
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB34-M2-X

定価　4,730 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
三菱電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC-L, MELSEC-Q
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB34-M2-Y

定価　4,730 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
三菱電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC-L, MELSEC-Q
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB34-O1

定価　4,730 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB34-O2

定価　4,730 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
CJ1W, CS1W
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB34-O3

定価　4,730 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB34-O4

定価　4,730 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
オムロン（株）, 横河電機（株）
PLCシリーズ
CJ1W, CS1W
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402-TB40-K-CPU

定価　5,160 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
キーエンス（株）
PLCシリーズ
KVシリーズCPUユニット用
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD
