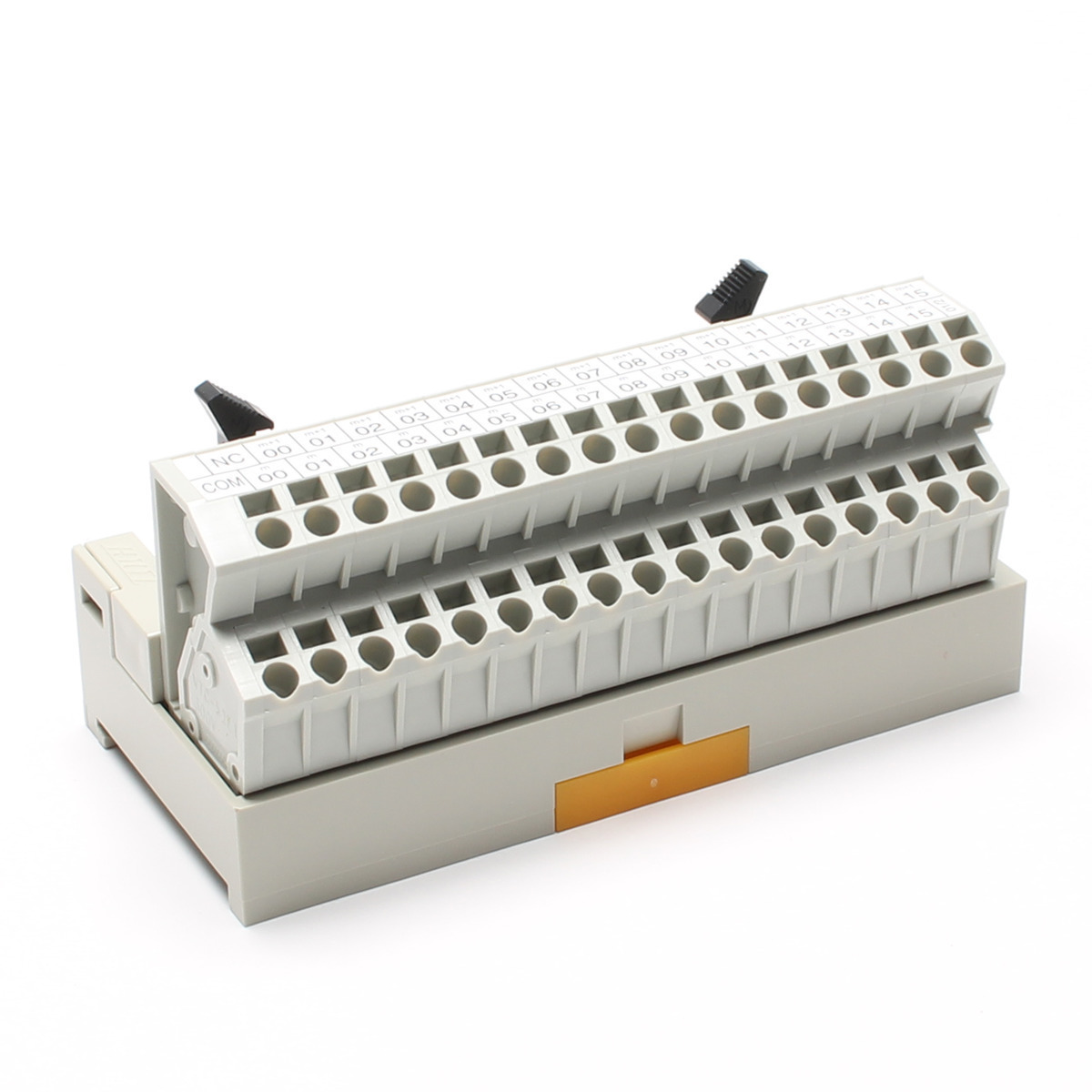

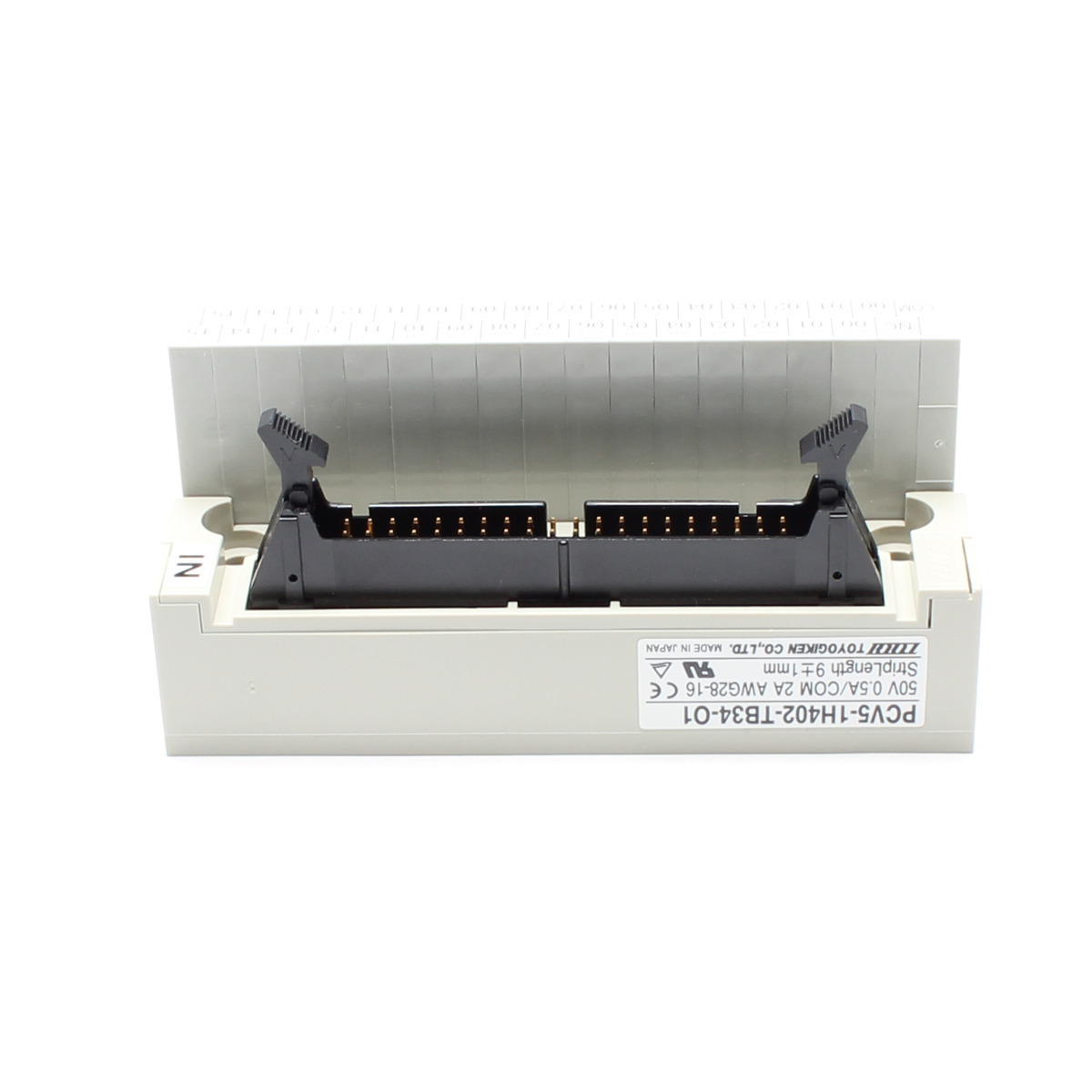

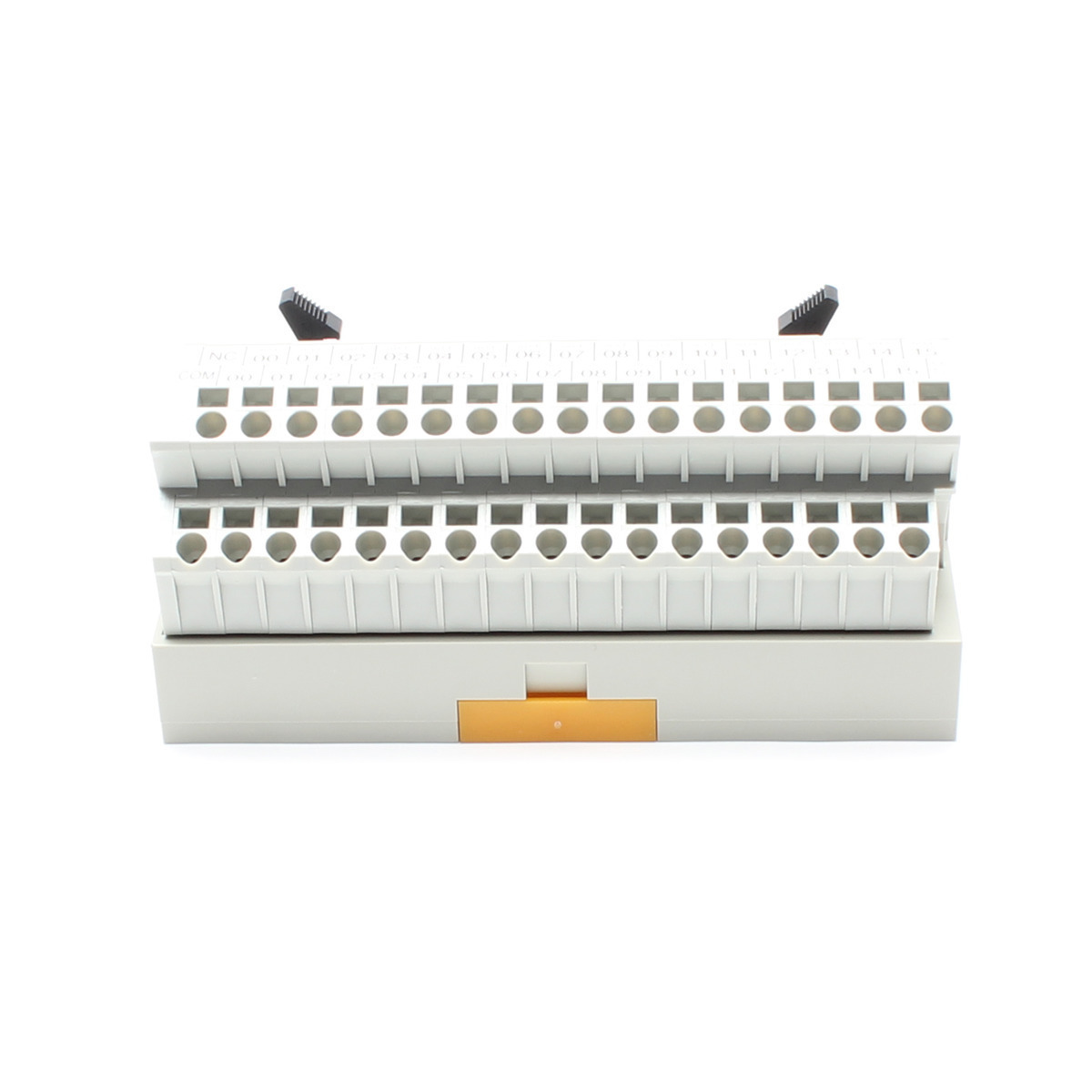

PCV5-1H402-TB34-O1

PCV5(PLC対応モデル)シリーズ

インターフェイス(コネクタ端子台) / スプリングロック式 / スプリングロック式

定価 4,120 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

コネクタの空きピン部分を端子台本体から無くしたPLC対応インターフェースシリーズに、さらにコンパクトなスプリングロッ
ク式:PCV5シリーズを追加。
信号配列は左から並んでいる為、配線が容易です。
実装コネクタは、ヒロセ電機㈱製MILコネクタ、富士通コンポーネント㈱製FCN360コネクタをラインナップ。
各コネクタ端子台に適合したケーブルも標準品としてご用意しております。

コネクタメーカー ヒロセ電機(株)
コネクタ仕様 MIL
PLCメーカー オムロン(株) 、 横河電機(株)
PLCシリーズ C200H/C500 、 CJ1W 、 CQM1 、 CS1W 、 FA-M3R 、 EH-150
端子台極数 34
端子間ピッチ 5mm
取付方法 DINレール/直付共用
接続方法 スプリングロック
寸法(幅) 92.00mm

コモン端子台

この製品に適合するコモン端子台一覧
