インターフェイス（コネクタ端子台）

図版のダウンロード
ができます。

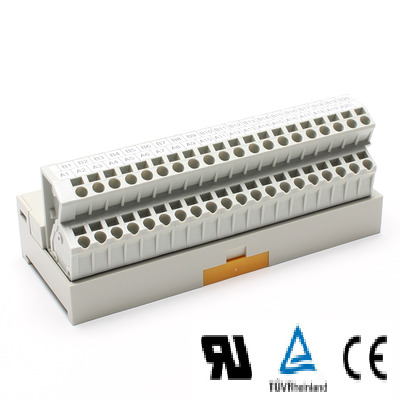

PCV5 シリーズ

スプリングロック式 / スプリングロック式
振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。
ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、
増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな
結線作業が行えます。
省スペースを考慮した5㎜ピッチ2段端子構造により、従来のネジ結線タイプに比べ、
約3割の省スペース化がはかれます。
実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。
DINレール取付、直取付、兼用タイプです。
製品一覧はこちら

性能・特性

定格絶縁電圧 AC・DC125V / AC・DC50V（PCV5-10S□□2）
定格通電電流 1A / 0.5A（PCV5-10S□□2）
耐電圧 600V / 1分間A C 5 0 0 V / 1 分間
（PCV5-10S□□2）
絶縁抵抗 100MΩ以上（DC500Vにて）
適合電線 単線　φ0.5～φ1.6
撚り線　0.08～1.25㎟ / AWG28～16
周囲温度 -15℃～+60℃（氷結又は結露しないこと）

材質

端子台 66ナイロン（グレー）UL94V-0
ケース PPE（グレー）UL94V-0
基板 ガラエポt=1.6
導電板 C2680R/Snメッキ
スプリング SUS
適合電線 1.25㎜2/ MAX
電線むき長さ 8～9㎜
絶縁抵抗 100MΩ以上（DC500Vにて）

該当機種一覧

該当件数 20 件

PCV5-1H202

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H342

定価　4,220 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
-
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H402

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1H502

定価　5,740 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

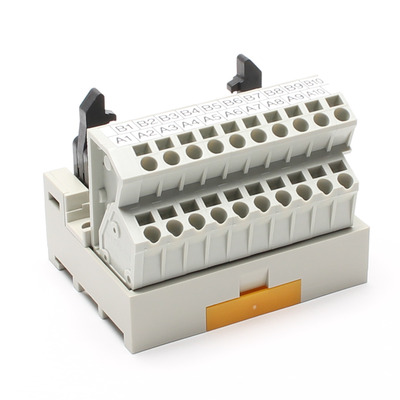

PCV5-1J202

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1J342

定価　4,220 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

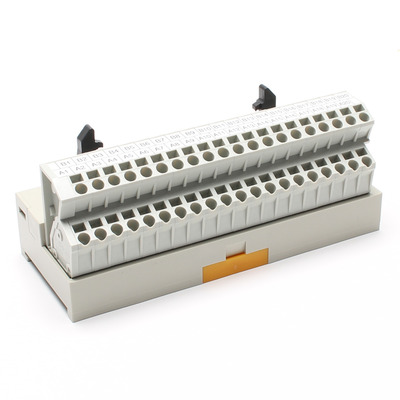

PCV5-1J402

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

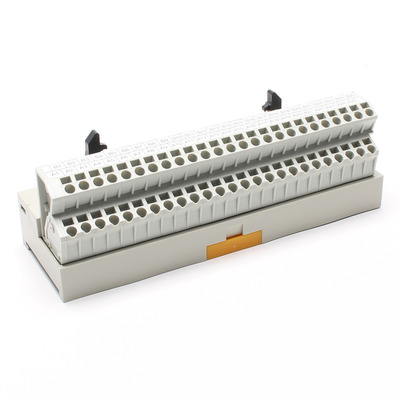

PCV5-1J502

定価　5,740 円 / 個

（販売単位：1）

コネクタメーカー
日本航空電子工業（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

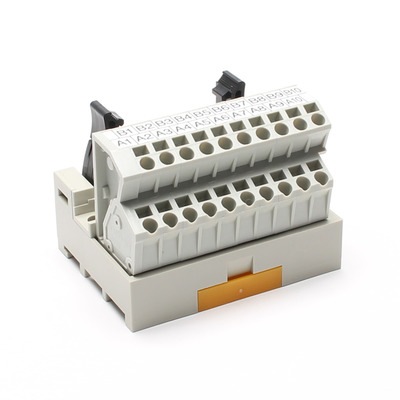

PCV5-1T202

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

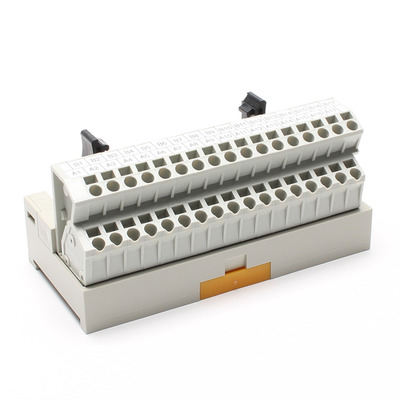

PCV5-1T342

定価　4,220 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-1T402

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

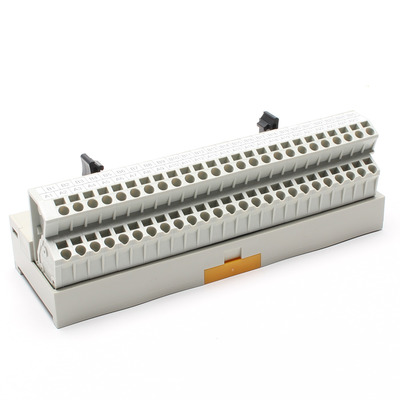

PCV5-1T502

定価　5,740 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

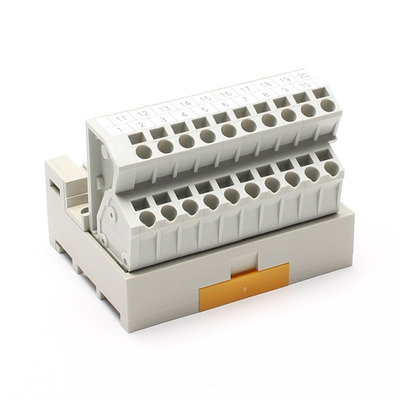

PCV5-2M202A

定価　3,770 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

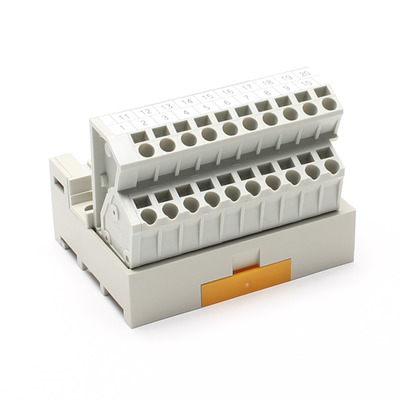

PCV5-2M202B

定価　3,960 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

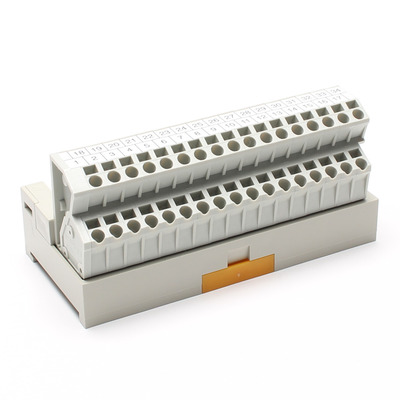

PCV5-2M342A

定価　4,880 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

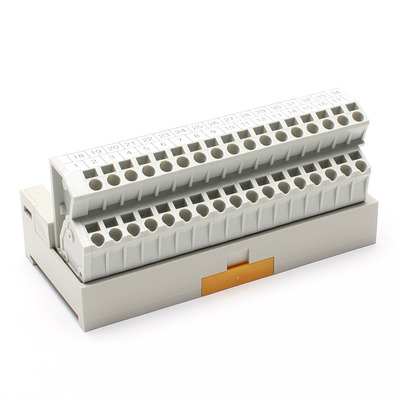

PCV5-2M342B

定価　5,160 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

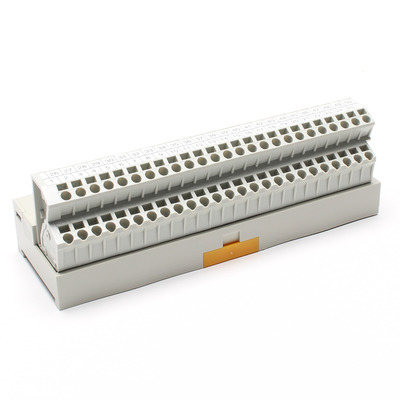

PCV5-2M502A

定価　7,000 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

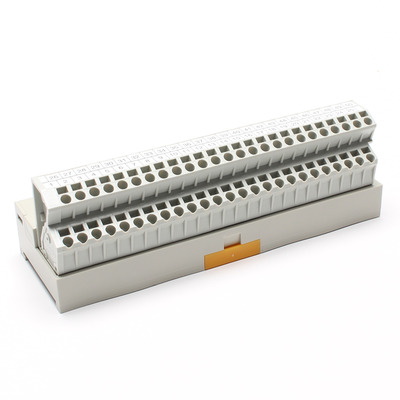

PCV5-2M502B

定価　7,290 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCV5-4F402

定価　5,160 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

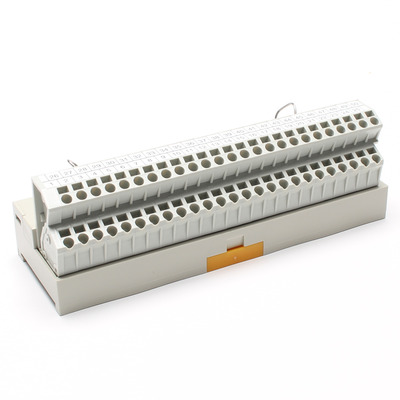

PCV5-9D502

定価　6,610 円 / 個

（販売単位：1）

コネクタメーカー
第一電子工業（株）
コネクタ仕様
セントロ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
