インターフェイス(コネクタ端子台) / スプリングロック式 / スプリングロック式
定価 6,290 円 / 個 (販売単位:1)
振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。ネジ結線と違い、スプリング圧による安
定した結線力を、長期に渡り保持しますので、増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな結線作業が行えます。

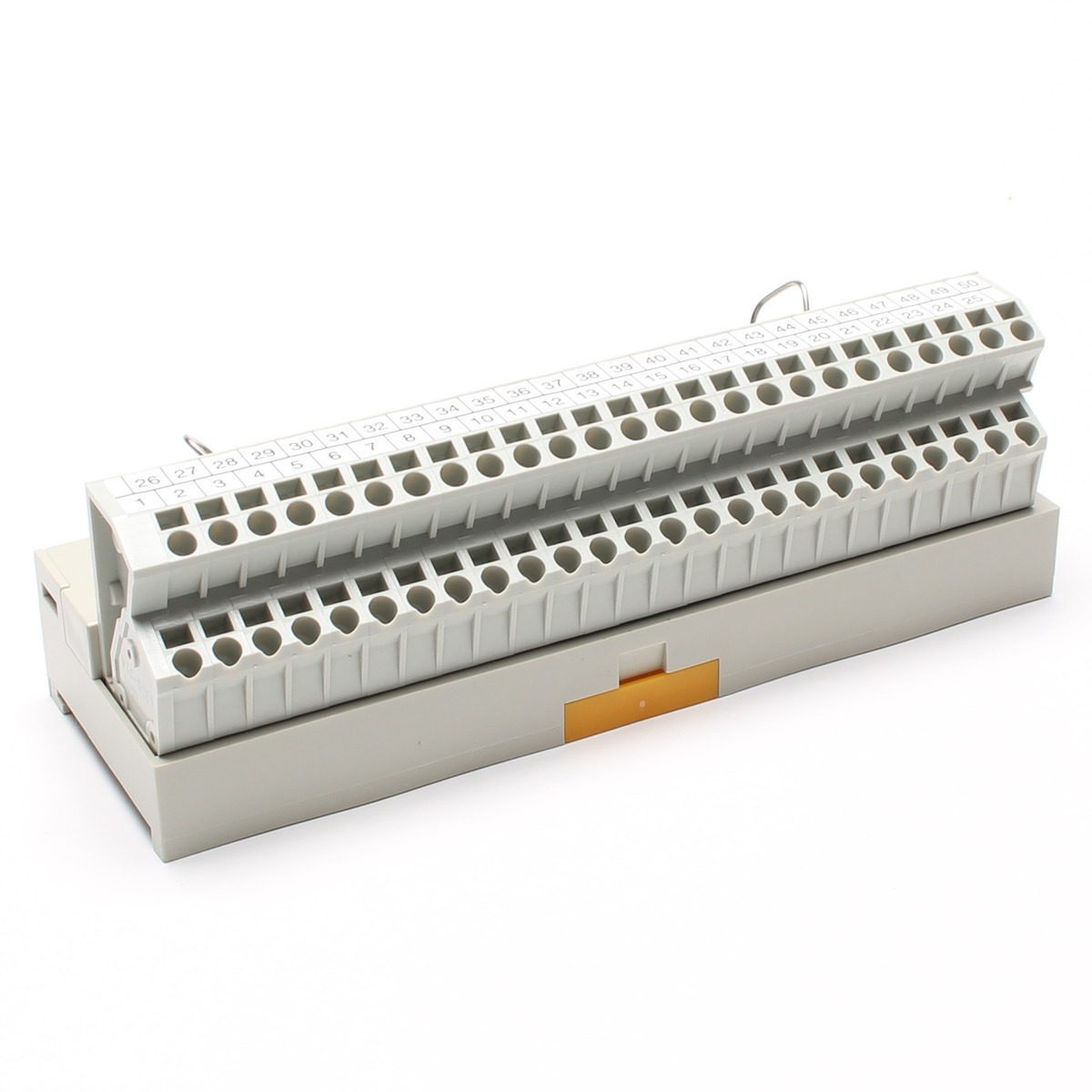

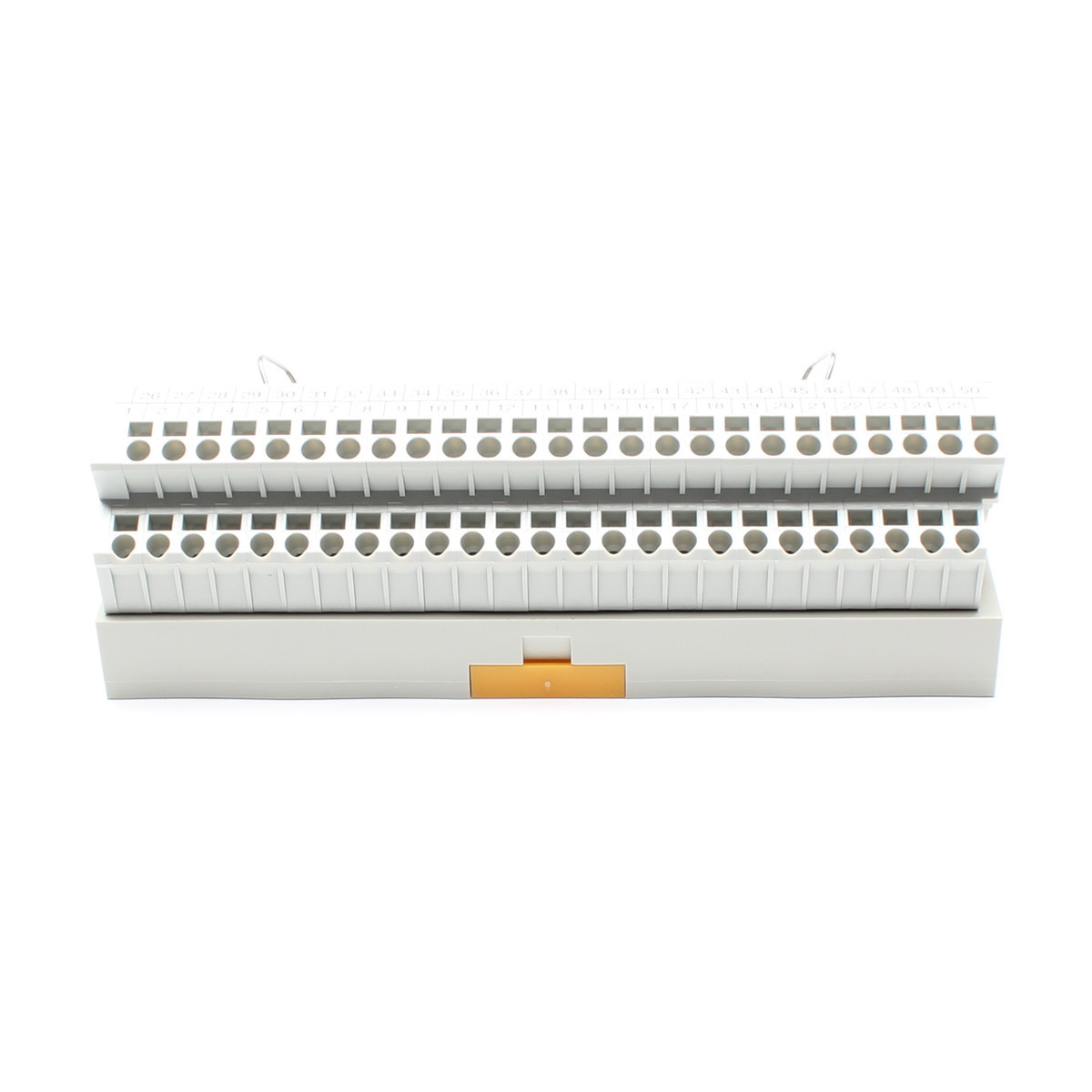

省スペースを考慮した5㎜ピッチ2段端子構造により、従来のネジ結線タイプに比べ、約3割の省スペース化がはかれます。

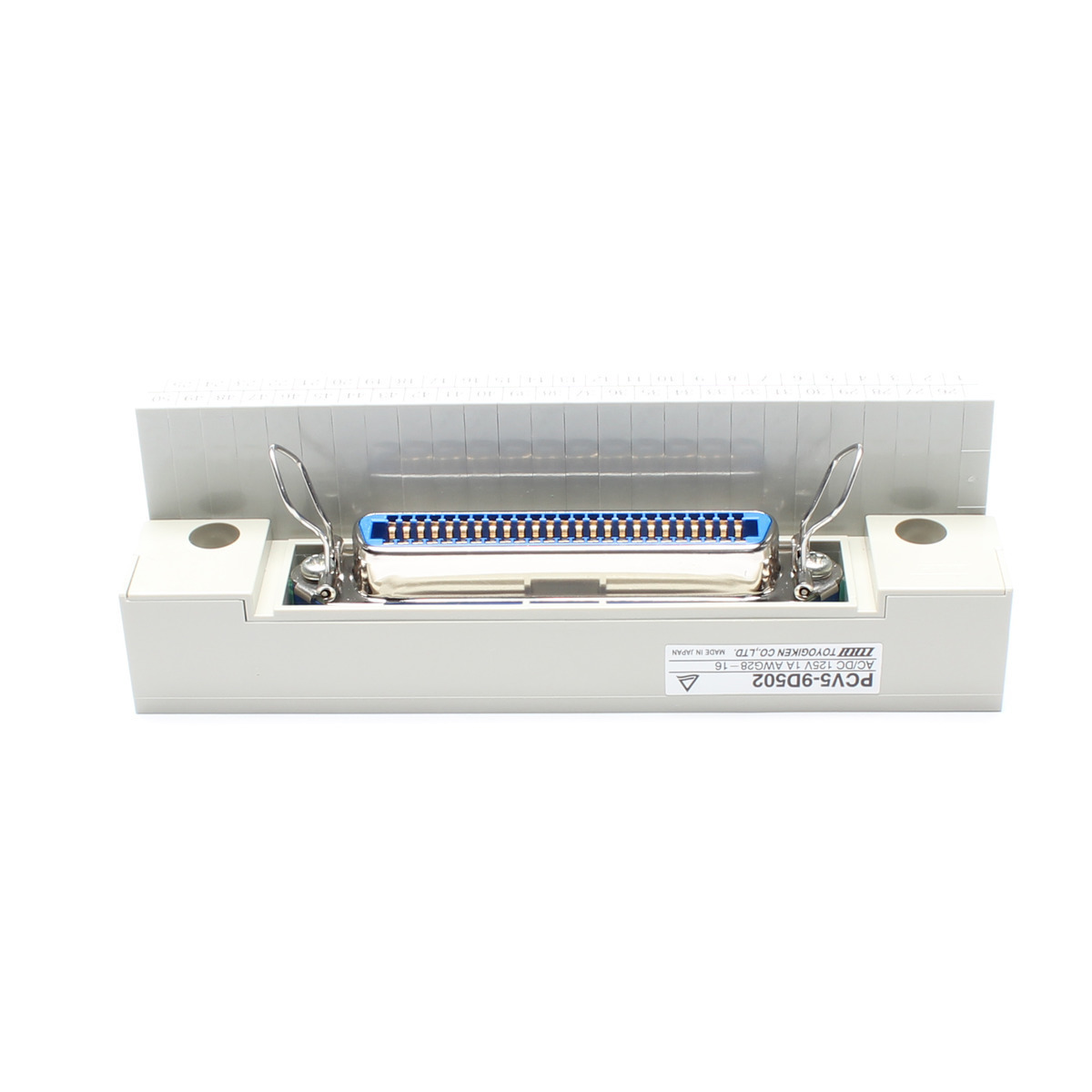

実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。
DINレール取付、直取付、兼用タイプです。
コネクタメーカー | 第一電子工業(株) |
---|---|
コネクタ仕様 | セントロ |
PLCメーカー | 1対1接続タイプ(主要メーカー対応) |
PLCシリーズ | 1対1接続タイプ(主要シリーズ対応) |
端子台極数 | 50 |
端子間ピッチ | 5mm |
取付方法 | DINレール/直付共用 |
接続方法 | スプリングロック |
寸法(幅) | 132.00mm |
