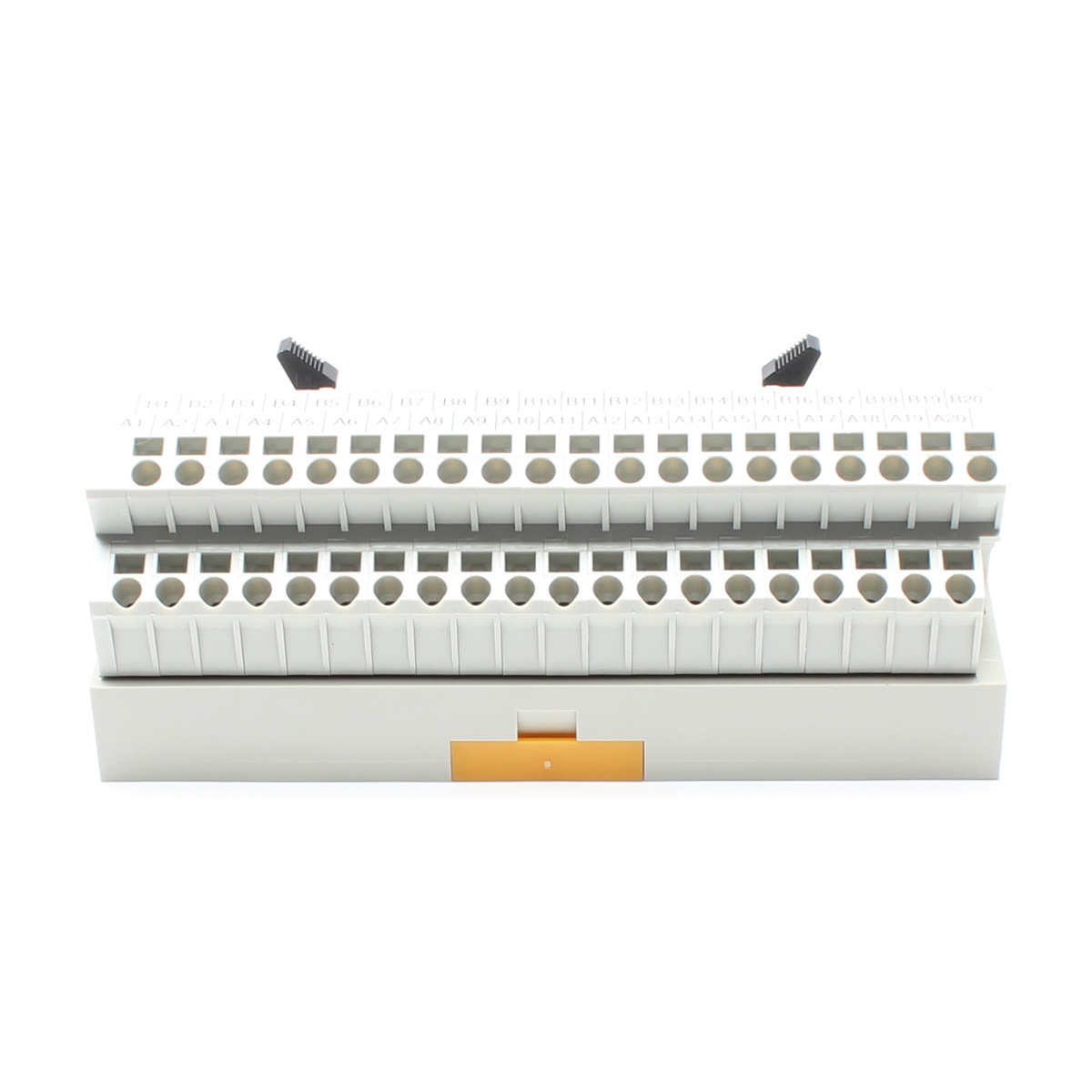

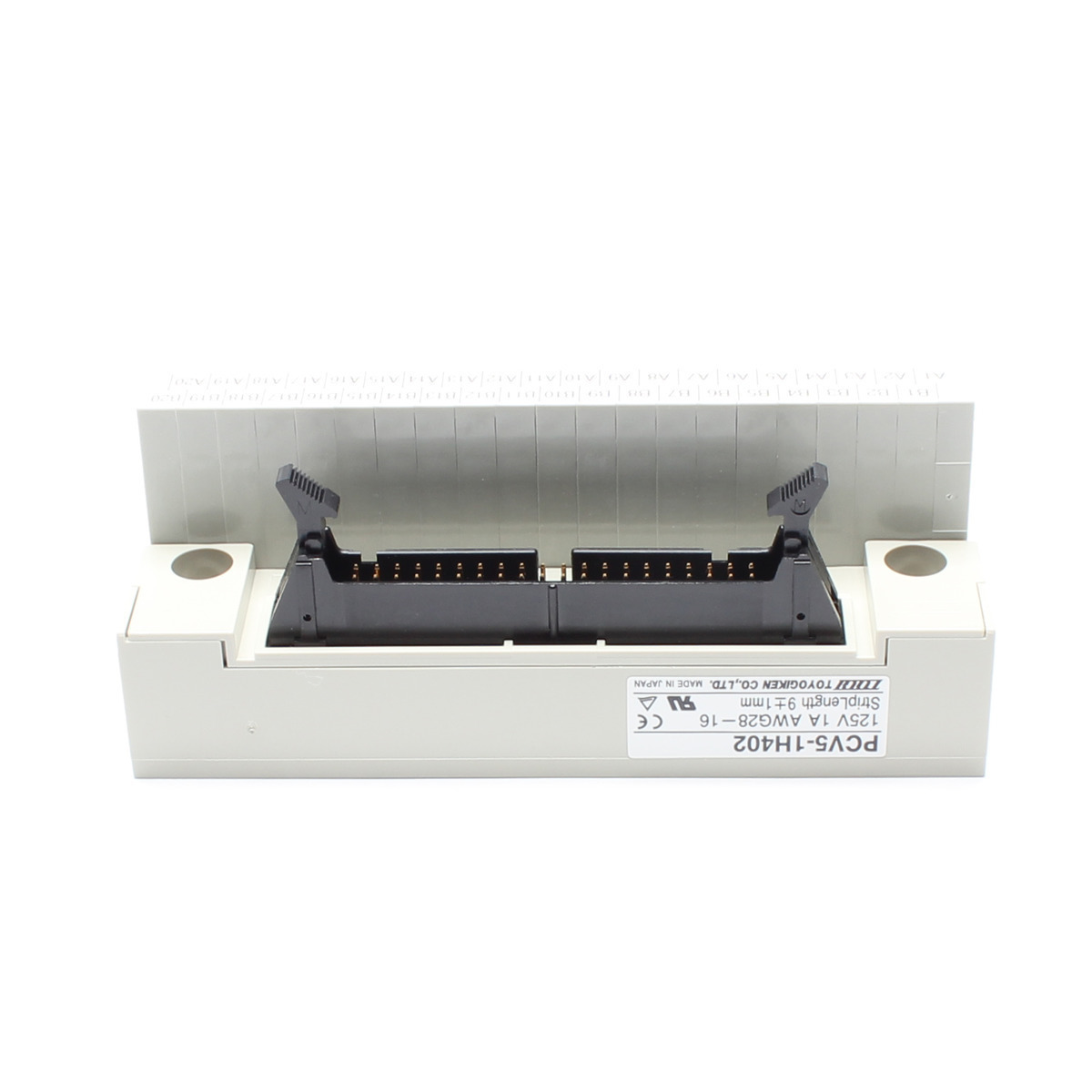

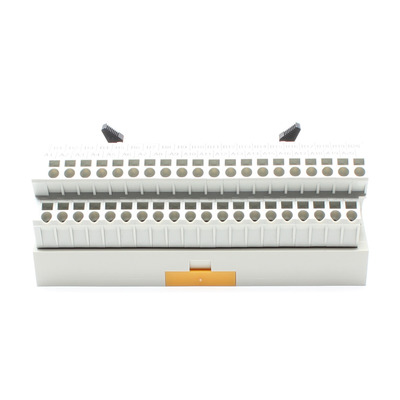

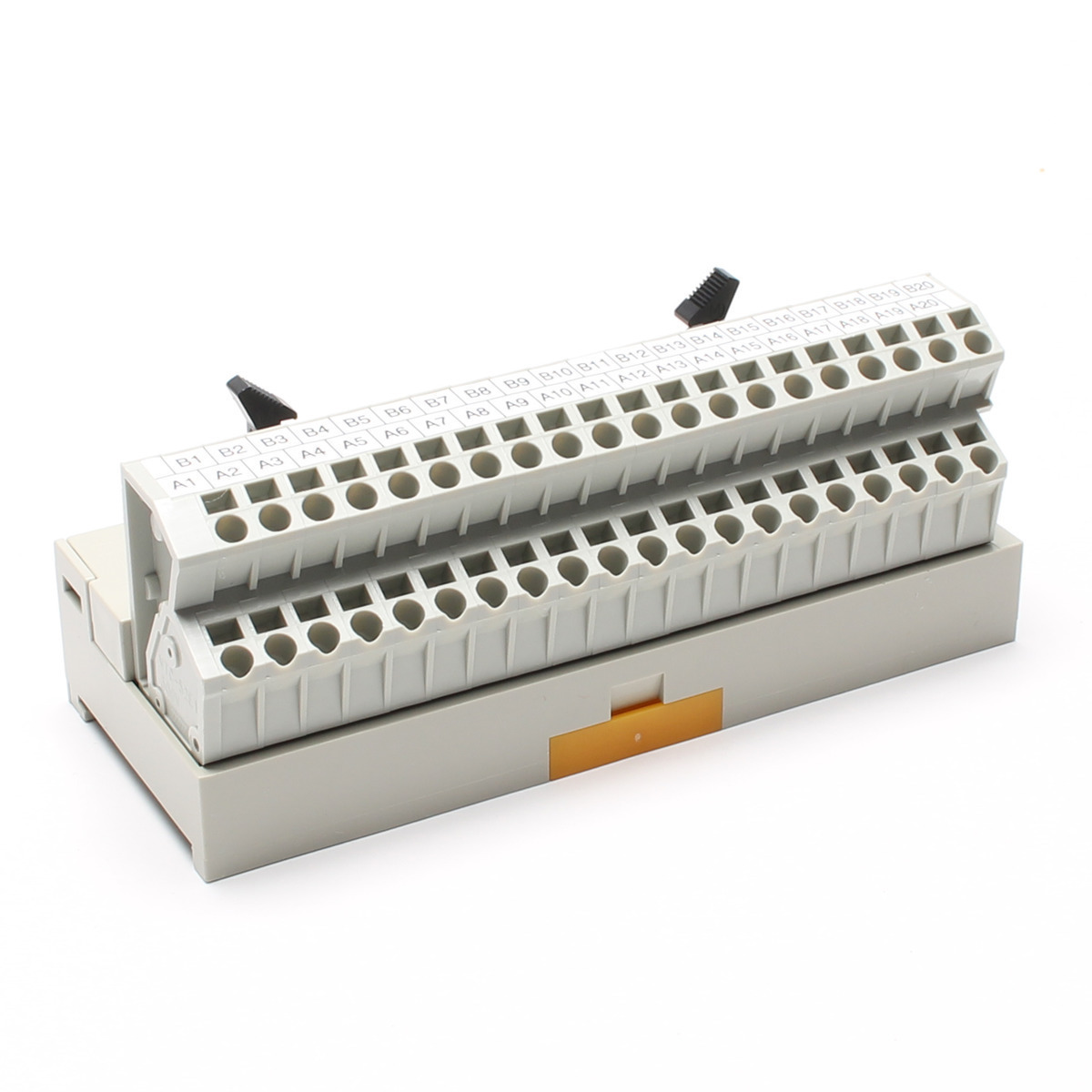

PCV5-1H402

PCV5シリーズ

インターフェイス(コネクタ端子台) / スプリングロック式 / スプリングロック式

定価 4,390 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。ネジ結線と違い、スプリング圧による安
定した結線力を、長期に渡り保持しますので、増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな結線作業が行えます。
省スペースを考慮した5㎜ピッチ2段端子構造により、従来のネジ結線タイプに比べ、約3割の省スペース化がはかれます。
実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。
DINレール取付、直取付、兼用タイプです。

コネクタメーカー ヒロセ電機(株)
コネクタ仕様 MIL
PLCメーカー 1対1接続タイプ(主要メーカー対応)
PLCシリーズ 1対1接続タイプ(主要シリーズ対応)
端子台極数 40
端子間ピッチ 5mm
取付方法 DINレール/直付共用
接続方法 スプリングロック
寸法(幅) 107.00mm

コモン端子台

この製品に適合するコモン端子台一覧
