インターフェイス（コネクタ端子台）

図版のダウンロード
ができます。

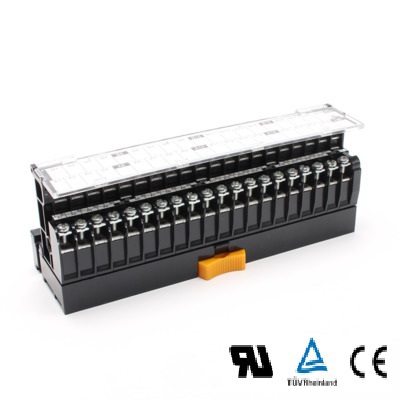

PCA7 シリーズ

ネジ式 / ネジ式
●横幅寸法Lが従来品（PCN7）よりもさらに4㎜小さくなりました
　20極（形式:PCN7-1H20）80㎜→75㎜
　34極（形式:PCN7-1H34）128㎜→124㎜
　40極（形式:PCN7-1H40）149㎜→145㎜
　50極（形式:PCN7-1H50）184㎜→180㎜
●キーポイント事に配色を変えカラーを取り入れることで配線作業をサポート!
●記名板をカバーから抜き取る場合に+ドライバーでも可能!
●記名板カバーは140°開いたところで簡易ロック機能付き!
●端子中央部分に記名板表記と連動した記名シールがあることで配線位置がよりわかりやすくなりました
●端子台上段側にキーポイントごとに凸があり!
●ネジアップ式端子構造によりネジを外すことなく丸形・Y 形圧着端子を接続可能!
●ネジが外れない構造のため脱落や紛失の心配もありません
●端子台への圧着端子接続は2枚取付可能!
●使用する圧着端子により上下段どちらかでも配線作業が可能!
製品一覧はこちら

性能・特性

定格絶縁電圧 125V
定格通電電流 1A
耐電圧 AC/500V/1分間
絶縁抵抗 100MΩ以上（DC500Vメガにて）
適合電線 1.25㎟/MAX
結線ビス M3×6L
標準締付トルク 0.8N・m
周囲温度 -15℃～+60℃（氷結又は結露しないこと）
相対湿度 45～85%

材質

端子台 変性PPE（黒色）　UL94V-0
ケース 変性PPE（黒色）　UL94V-0
記名板 紙
基板 ガラエポ

該当機種一覧

該当件数 39 件

PCA7-1H20

定価　4,190 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H20-M

定価　4,190 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T20

定価　4,190 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T20-M

定価　4,190 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H26

定価　4,960 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H26-M

定価　4,960 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T26

定価　4,960 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T26-M

定価　4,960 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H34

定価　5,600 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H34-M

定価　5,600 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T34

定価　5,600 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T34-M

定価　5,600 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H40

定価　5,970 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H40-M

定価　5,970 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T40

定価　5,970 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T40-M

定価　5,970 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H50

定価　7,590 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1H50-M

定価　7,590 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T50

定価　7,590 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-1T50-M

定価　7,590 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-2M20A

定価　5,030 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-2M20B

定価　5,290 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-2M34A

定価　6,280 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-2M34B

定価　6,610 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-2M50A

定価　9,720 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-2M50B

定価　11,090 円 / 個

（販売単位：1）

コネクタメーカー
本多通信工業（株）
コネクタ仕様
MRメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-3H25A

定価　6,150 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
Dサブオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-3H25B

定価　6,370 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
Dサブメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-3H37A

定価　9,190 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
Dサブオス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-3H37B

定価　9,190 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
Dサブメス
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-4F40

定価　6,480 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-9D24

定価　5,810 円 / 個

（販売単位：1）

コネクタメーカー
第一電子工業（株）
コネクタ仕様
セントロ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-9D36

定価　7,750 円 / 個

（販売単位：1）

コネクタメーカー
第一電子工業（株）
コネクタ仕様
セントロ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-9D50

定価　8,930 円 / 個

（販売単位：1）

コネクタメーカー
第一電子工業（株）
コネクタ仕様
セントロ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-10S20

定価　5,130 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-10S26

定価　5,970 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
26
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-10S36

定価　7,240 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-10S40

定価　7,660 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCA7-10S50

定価　8,540 円 / 個

（販売単位：1）

コネクタメーカー
住友3M（株）
コネクタ仕様
ハーフピッチ
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール/直付共用
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
