●横幅寸法Lが従来品(PCN7)よりもさらに4㎜小さくなりました
20極(形式:PCN7-1H20)80㎜→75㎜
34極(形式:PCN7-1H34)128㎜→124㎜
40極(形式:PCN7-1H40)149㎜→145㎜
50極(形式:PCN7-1H50)184㎜→180㎜
●キーポイント事に配色を変えカラーを取り入れることで配線作業をサポート!
●記名板をカバーから抜き取る場合に+ドライバーでも可能!

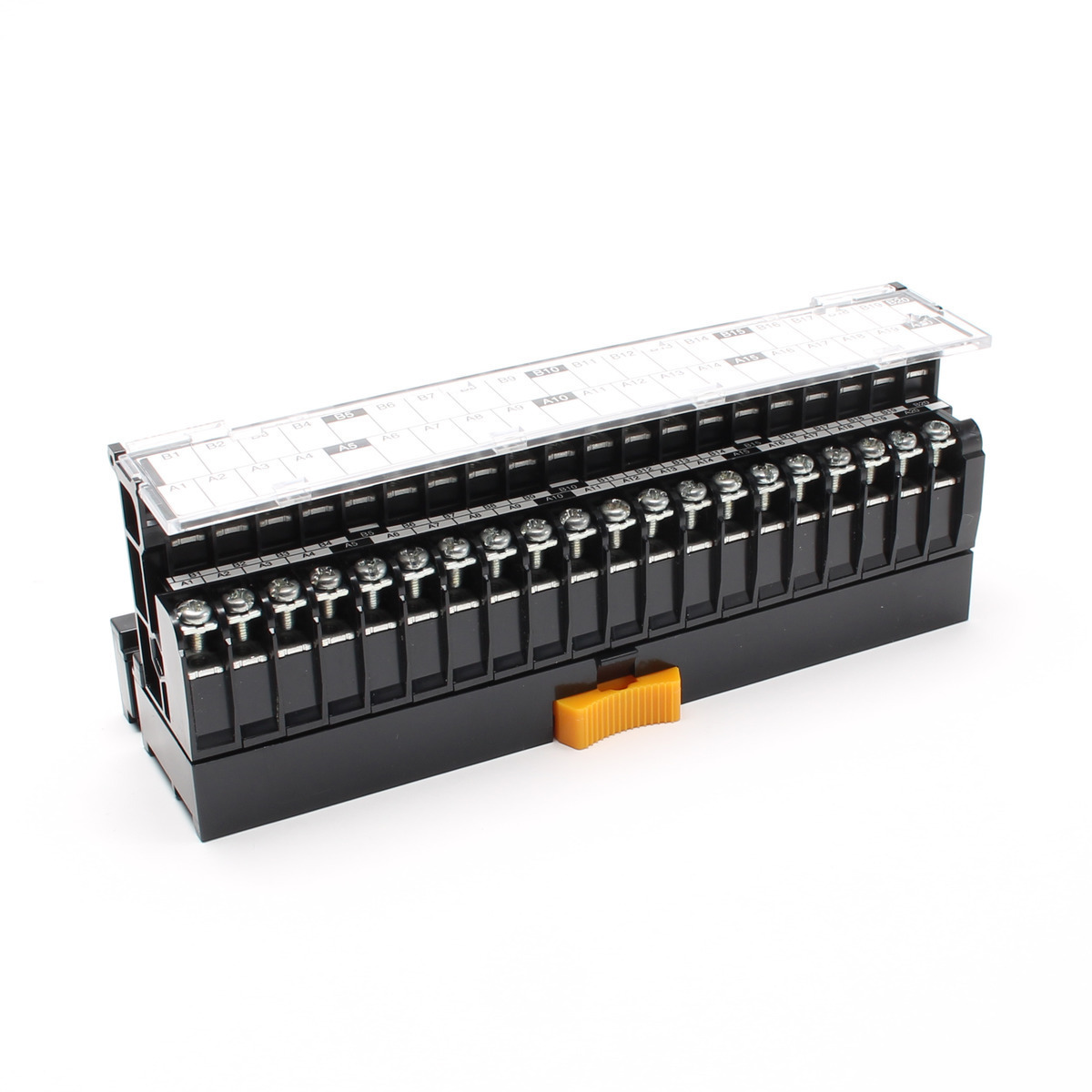

●記名板カバーは140°開いたところで簡易ロック機能付き!

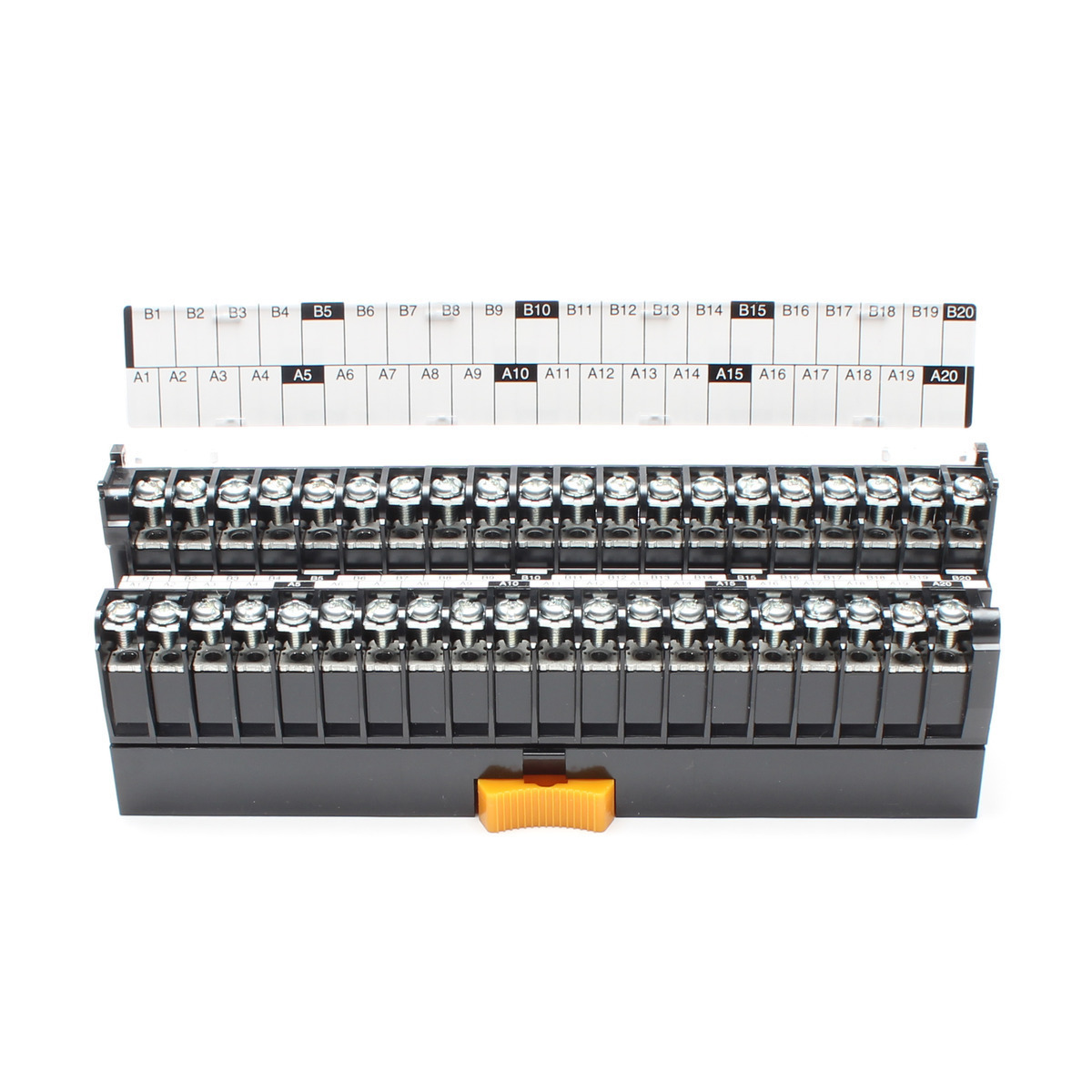

●端子中央部分に記名板表記と連動した記名シールがあることで配線位置がよりわかりやすくなりました
●端子台上段側にキーポイントごとに凸があり!
●ネジアップ式端子構造によりネジを外すことなく丸形・Y 形圧着端子を接続可能!
●ネジが外れない構造のため脱落や紛失の心配もありません
●端子台への圧着端子接続は2枚取付可能!
●使用する圧着端子により上下段どちらかでも配線作業が可能!

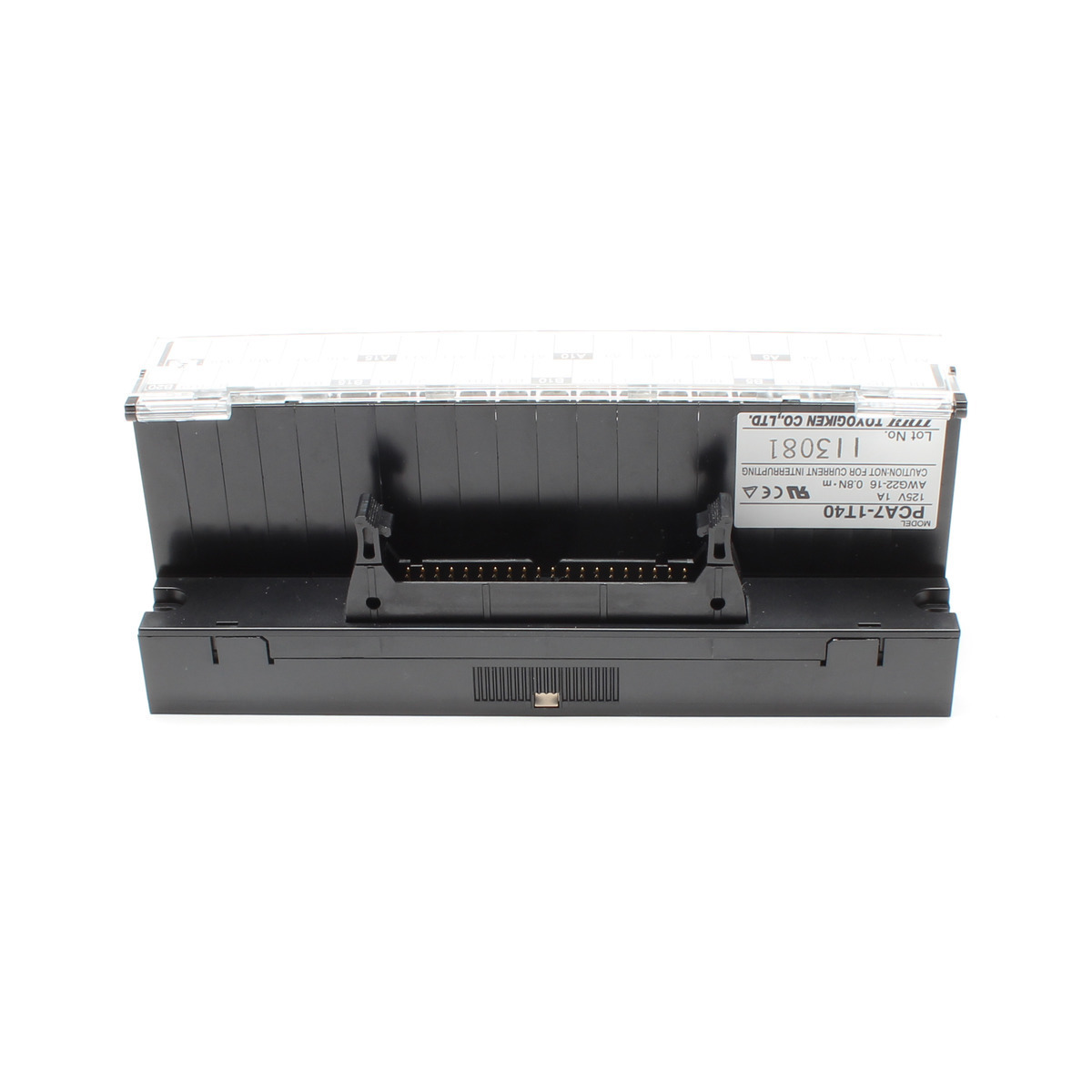

コネクタメーカー | オムロン(株) |
---|---|
コネクタ仕様 | MIL |
PLCメーカー | 1対1接続タイプ(主要メーカー対応) |
PLCシリーズ | 1対1接続タイプ(主要シリーズ対応) |
端子台極数 | 40 |
端子間ピッチ | 7mm |
取付方法 | DINレール/直付共用 |
接続方法 | ネジ(R/Y端子兼用) |
寸法(幅) | 145.00mm |
この製品に使用可能なケーブル一覧
