PCA7-1H20-M

PCA7シリーズ

インターフェイス(コネクタ端子台) / ネジ式 / ネジ式

定価 3,540 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

●横幅寸法Lが従来品(PCN7)よりもさらに4㎜小さくなりました
 20極(形式:PCN7-1H20)80㎜→75㎜
 34極(形式:PCN7-1H34)128㎜→124㎜
 40極(形式:PCN7-1H40)149㎜→145㎜
 50極(形式:PCN7-1H50)184㎜→180㎜
●キーポイント事に配色を変えカラーを取り入れることで配線作業をサポート!
●記名板をカバーから抜き取る場合に+ドライバーでも可能!

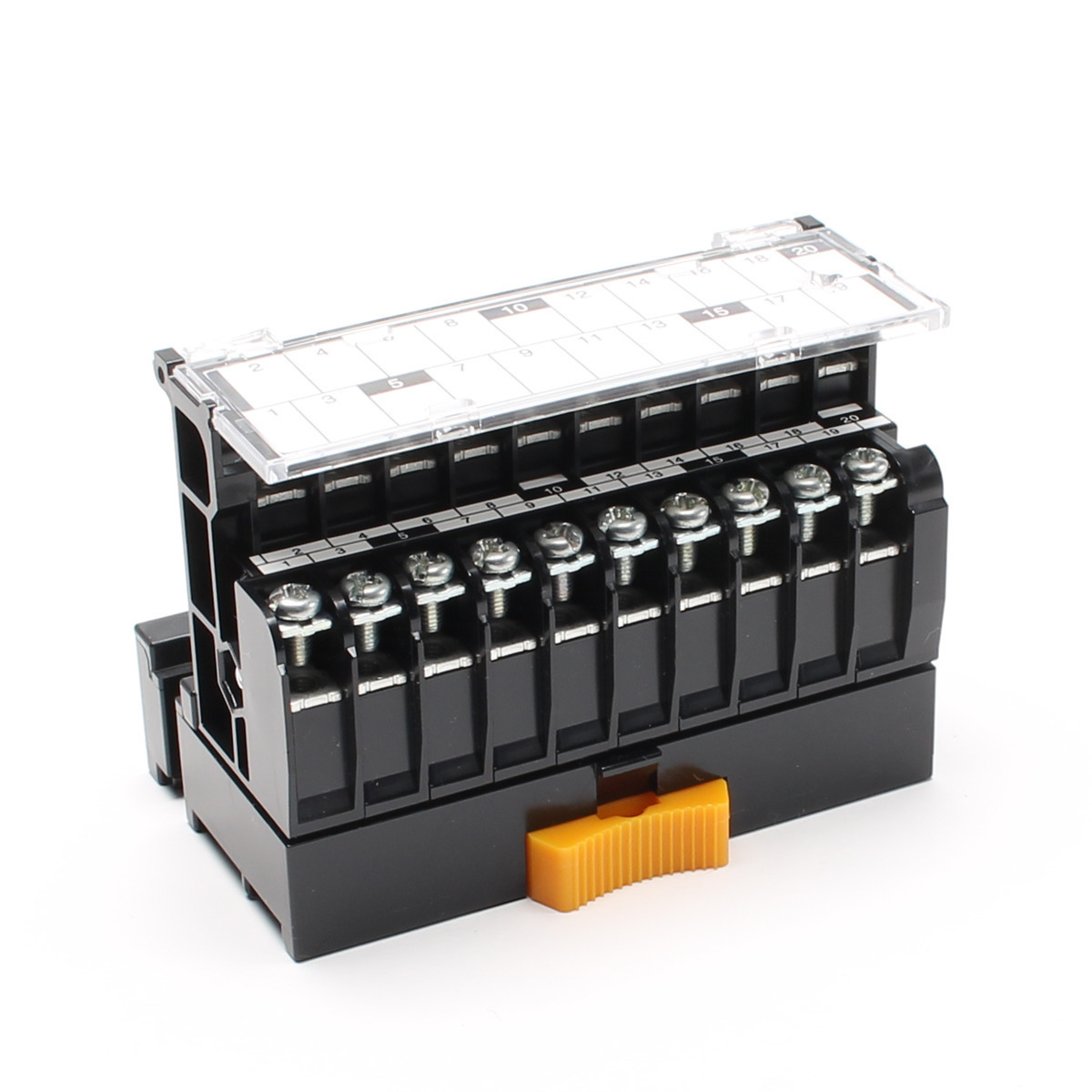

●記名板カバーは140°開いたところで簡易ロック機能付き!

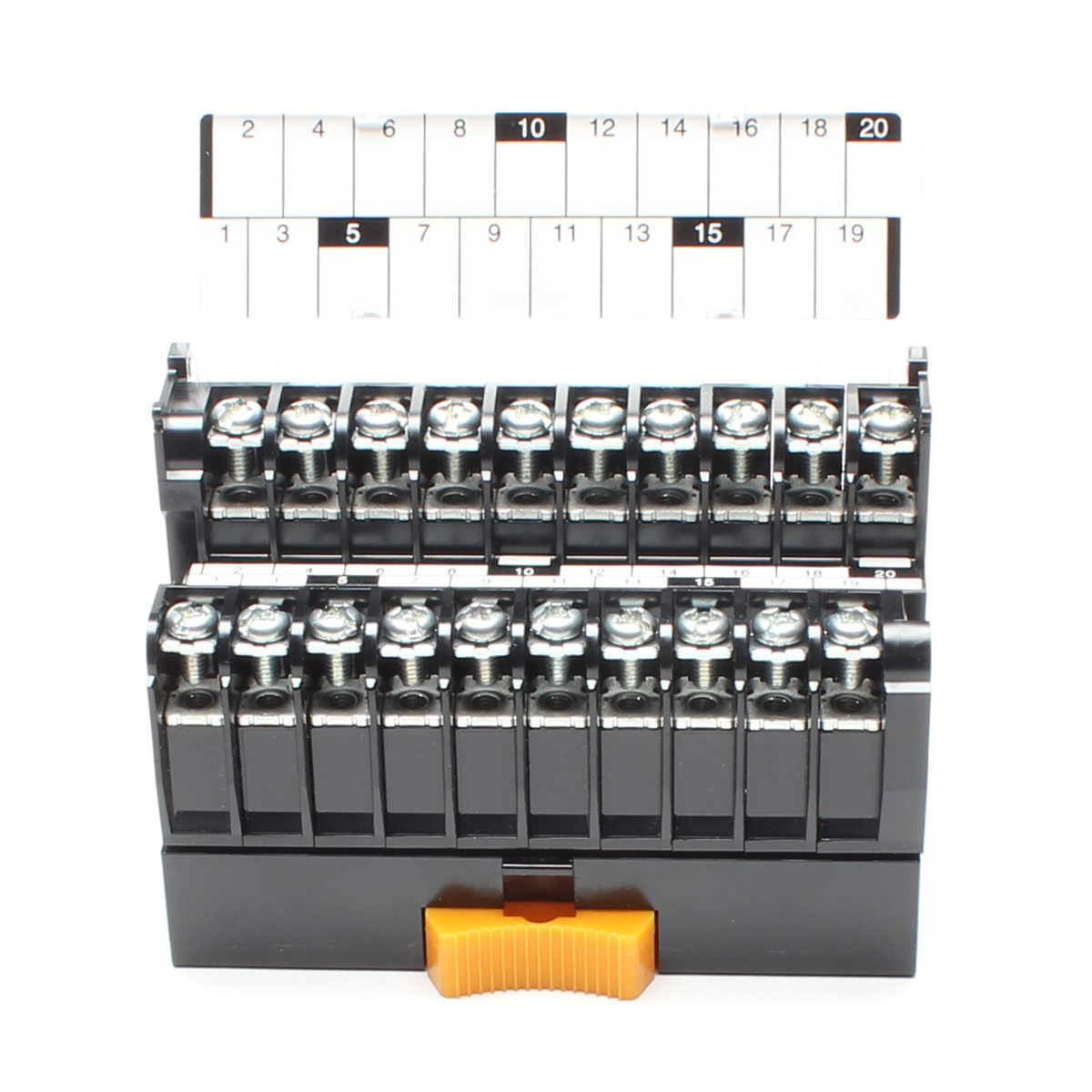

●端子中央部分に記名板表記と連動した記名シールがあることで配線位置がよりわかりやすくなりました
●端子台上段側にキーポイントごとに凸があり!
●ネジアップ式端子構造によりネジを外すことなく丸形・Y 形圧着端子を接続可能!
●ネジが外れない構造のため脱落や紛失の心配もありません
●端子台への圧着端子接続は2枚取付可能!
●使用する圧着端子により上下段どちらかでも配線作業が可能!

コネクタメーカー ヒロセ電機(株)

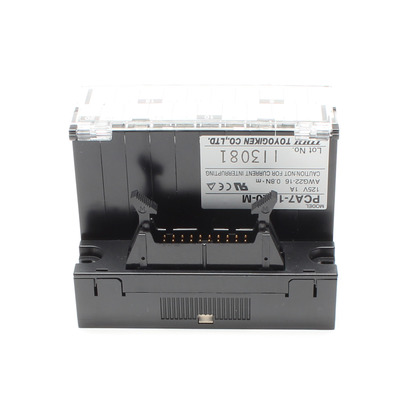

コネクタ仕様 MIL
PLCメーカー 1対1接続タイプ(主要メーカー対応)
PLCシリーズ 1対1接続タイプ(主要シリーズ対応)
端子台極数 20
端子間ピッチ 7mm
取付方法 DINレール取付のみ
接続方法 ネジ(R/Y端子兼用)
寸法(幅) 75.00mm
