端子台

図版のダウンロード
ができます。

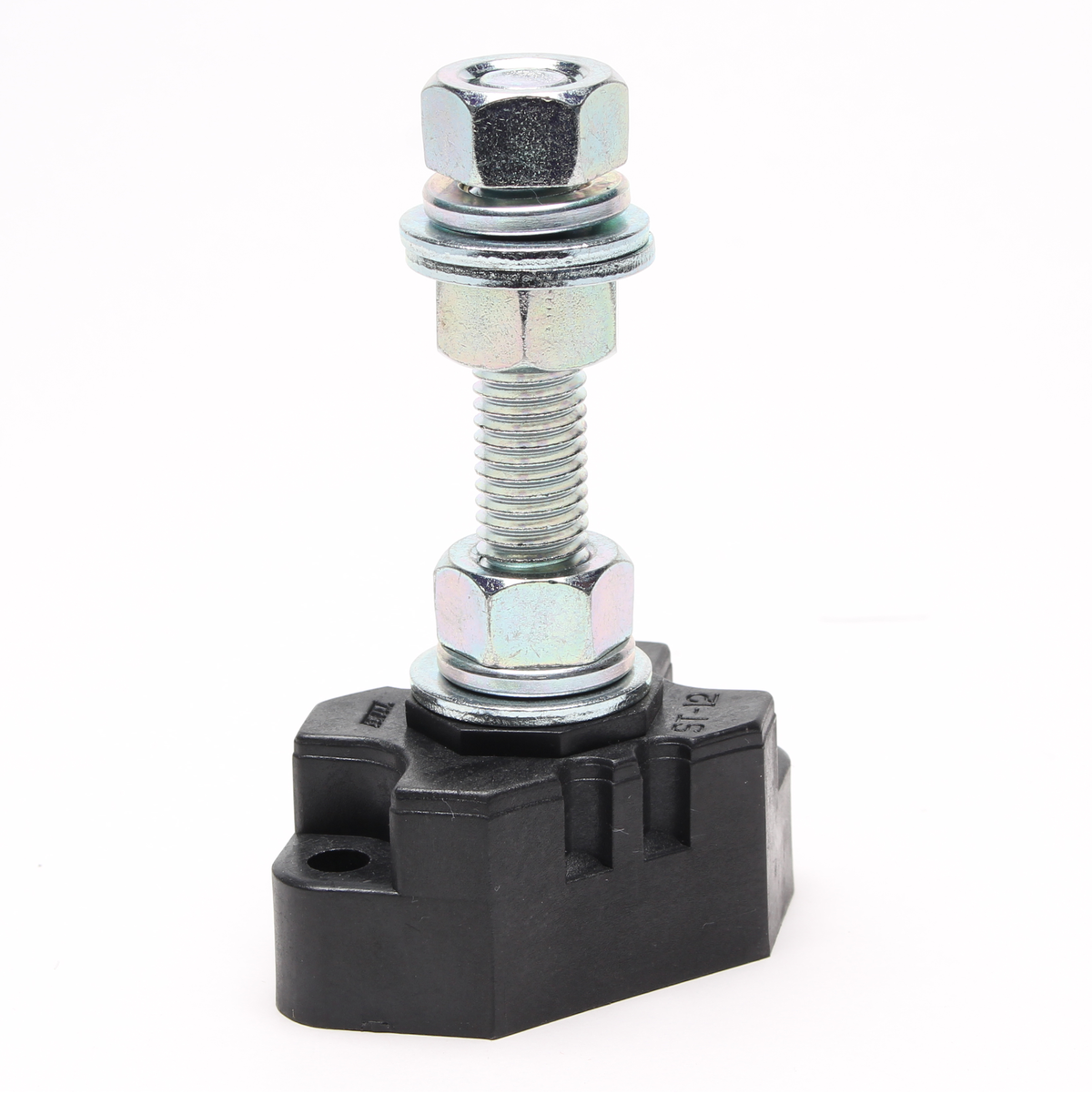

ST （黄銅） シリーズ

直取付型 / スタッド式 / 一般端子台
電線や銅ブスバーなどの中継、分岐、支持台として最適なスタッド式端子台です。
電気的な場面にとらわれず、高さを保つ支持材としての利用など、多くの用途に対応でき、しかも設計面、コスト面につきましても充分考慮が加えられたシリーズです。
絶縁材には、耐油、耐熱、耐薬品性に強い強化PBT樹脂を使用しています。
ボルトやナット、平ワッシャーなどのネジ部には、支持台利用が目的のFタイプ、また導体利用が目的のBタイプがあり、用途によって使い分けることができます。Fタイプ（材質:鉄・亜鉛クロメート処理）　　Bタイプ（材質:黄銅・Niメッキ）
製品一覧はこちら

性能・特性

標準使用状態 -25℃～+60℃
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で500MΩ以上
（DC500Vメガにて）
商用周波耐電圧 5000V/1分間

材質

本体 強化PBT樹脂（黒色） UL94V-0
ボルト 黄銅
Niメッキ
RoHS非対応
ナット 黄銅
Niメッキ
RoHS非対応
平ワッシャー 黄銅
Niメッキ
RoHS非対応
スプリングワッシャ 黄銅
Niメッキ
RoHS非対応

該当機種一覧

該当件数 12 件

ST8-1B （黄銅）

定価　1,878 円 / 個

（販売単位：10）

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
90A,130A,160A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST8-2B （黄銅）

定価　2,962 円 / 個

（販売単位：1）

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
90A,130A,160A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST8-3B （黄銅）

定価　3,796 円 / 個

（販売単位：1）

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
90A,130A,160A
極数
-
形状
3段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST10-1B （黄銅）

定価　3,018 円 / 個

（販売単位：10）

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
130A,160A,240A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST10-2B （黄銅）

定価　4,176 円 / 個

（販売単位：1）

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
130A,160A,240A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST10-3B （黄銅）

定価　5,088 円 / 個

（販売単位：1）

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
130A,160A,240A
極数
-
形状
3段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST12-1B （黄銅）

定価　4,176 円 / 個

（販売単位：4）

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
160A,240A,400A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST12-2B （黄銅）

定価　5,314 円 / 個

（販売単位：1）

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
160A,240A,400A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST12-3B （黄銅）

定価　7,212 円 / 個

（販売単位：1）

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
160A,240A,400A
極数
-
形状
3段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST16-1B （黄銅）

定価　7,782 円 / 個

（販売単位：4）

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,400A,600A
極数
-
形状
1段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST16-2B （黄銅）

定価　9,490 円 / 個

（販売単位：1）

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,400A,600A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

ST16-3B （黄銅）

定価　11,766 円 / 個

（販売単位：1）

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,400A,600A
極数
-
形状
3段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
