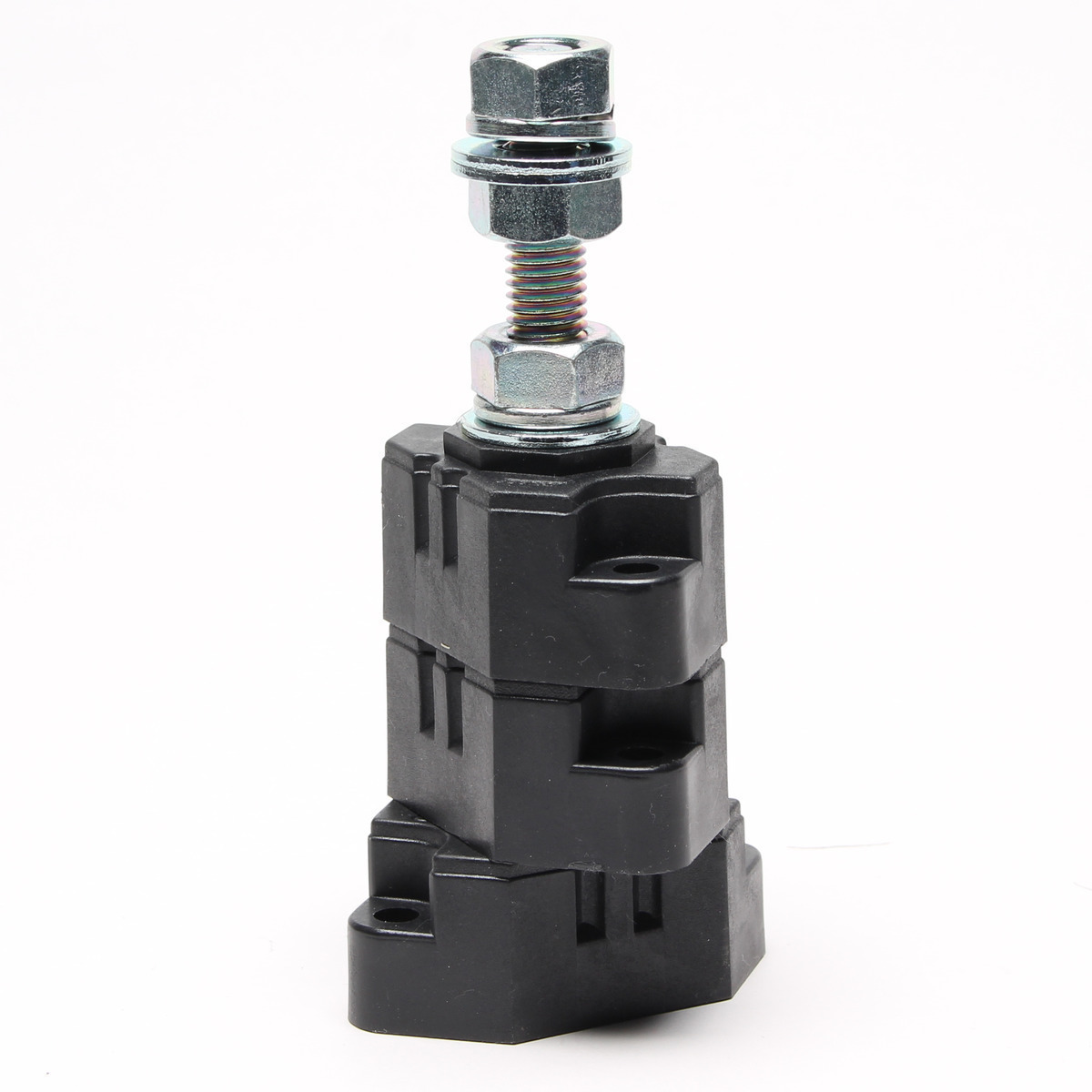

電線や銅ブスバーなどの中継、分岐、支持台として最適なスタッド式端子台です。
電気的な場面にとらわれず、高さを保つ支持材としての利用など、多くの用途に対応でき、しかも設計面、コスト面につきましても充分考慮が加えられたシリーズです。
絶縁材には、耐油、耐熱、耐薬品性に強い強化PBT樹脂を使用しています。
ボルトやナット、平ワッシャーなどのネジ部には、支持台利用が目的のFタイプ、また導体利用が目的のBタおがイプがあり、用途によって使い分けることができます。Fタイプ（材質:鉄・亜鉛クロメート処理） Bタイプ（材質:黄銅・Niメッキ）
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 38㎟ | 60㎟ | 100㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 660V | AC・DC 660V | AC・DC 660V |
| 定格通電電流 | 130A | 160A | 240A |
| ネジサイズ | M10 |
|---|---|
| 形状 | 3段 |
| 構造 | スタッド |
| 締付トルク | 14.7～19.6N・m |
| 結線方式 | セルフアップ |
| 取付方法 | 直付 |
