端子台

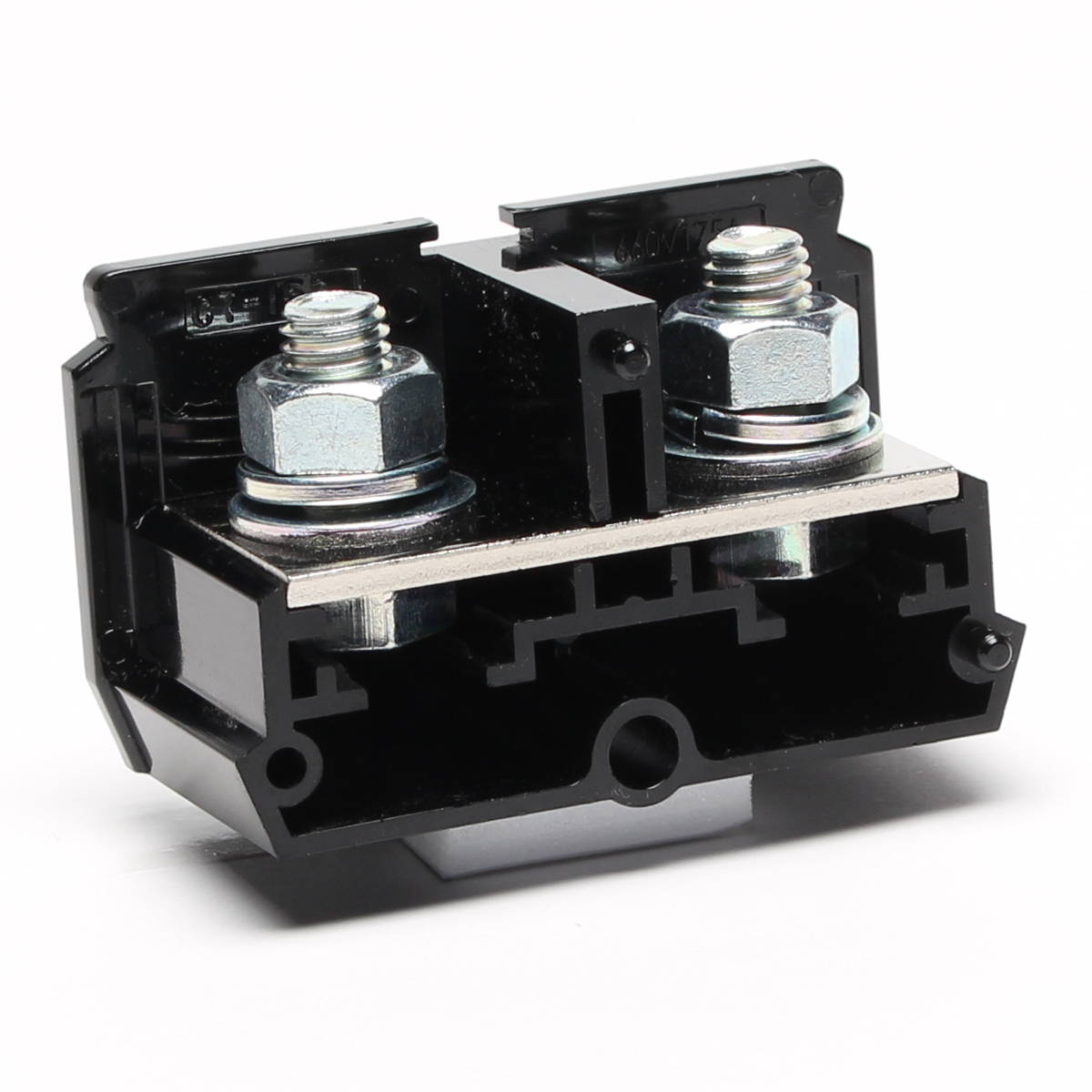

CT(スタッドボルト式) シリーズ

直取付型 / スタッドボルト式 / 一般端子台
CT-STスタッドタイプシリーズは、100A~最大1000Aまでの充実の8機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 適合レールは当社専用の20㎜幅のレール。またはDIN35㎜レール対応端子台と共用できるDASタイプです。

性能・特性

標準使用状態 周囲温度-25℃~60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 5000V/1分間(CT-200~CT1000)
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 CT-800、1000はC1100P(Niメッキ)
CT-200~600はC2801P(Niメッキ)
他はC2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 PC(ポリカーボネート黒色) UL94V-2
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 14 件

CT-100ST

定価 230 円 / 個

(販売単位:20)

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
94A,132A,132A
極数
-
形状
1段

CT-150ST

定価 290 円 / 個

(販売単位:20)

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
94A,132A,175A
極数
-
形状
1段

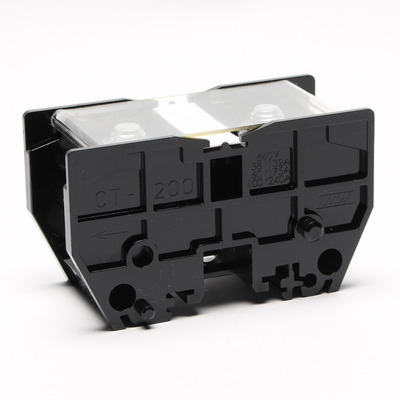

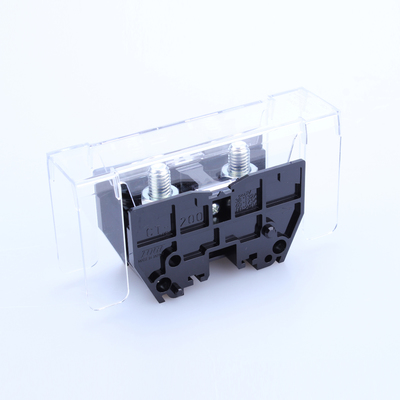

CT-200ST

定価 690 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
132A,175A,240A
極数
-
形状
1段

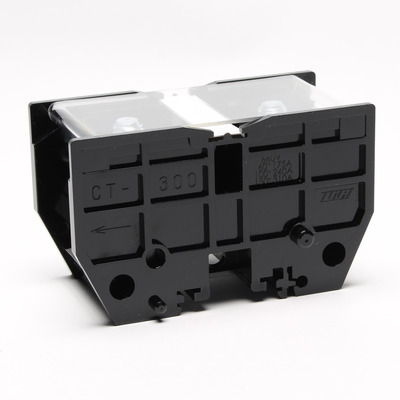

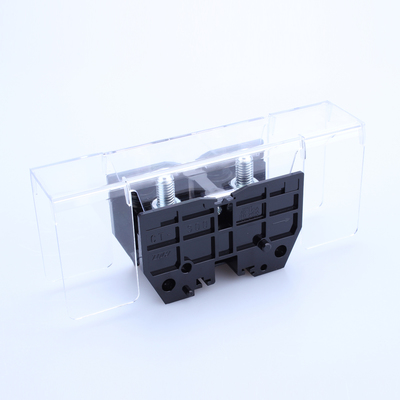

CT-300ST

定価 950 円 / 個

(販売単位:8)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
175A,240A,310A
極数
-
形状
1段

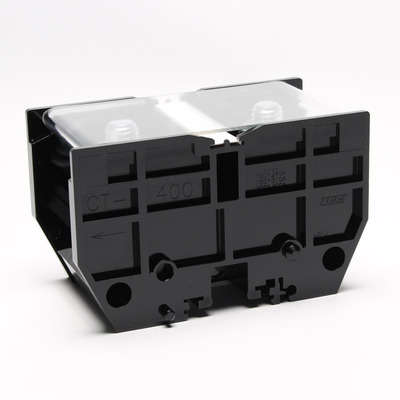

CT-400ST

定価 1,390 円 / 個

(販売単位:5)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,310A,400A
極数
-
形状
1段

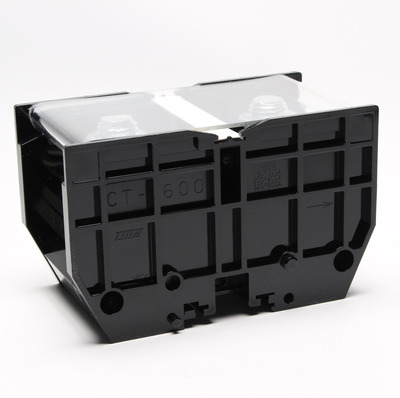

CT-600ST

定価 2,090 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
310A,400A,600A
極数
-
形状
1段

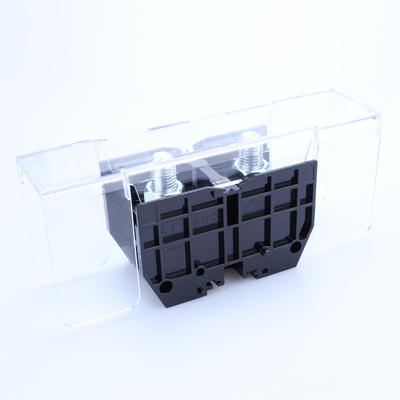

CT-800ST

定価 5,620 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
400A,600A,800A
極数
-
形状
1段

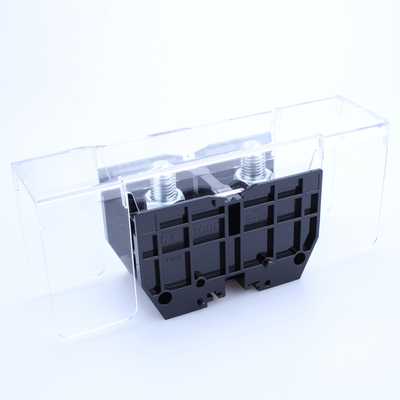

CT-1000ST

定価 5,930 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
600A,800A,1000A
極数
-
形状
1段

CT-200STSP

定価 928 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
132A,175A,240A
極数
-
形状
1段

CT-300STSP

定価 1,249 円 / 個

(販売単位:8)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
175A,240A,310A
極数
-
形状
1段

CT-400STSP

定価 1,885 円 / 個

(販売単位:5)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,310A,400A
極数
-
形状
1段

CT-600STSP

定価 2,790 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
310A,400A,600A
極数
-
形状
1段

CT-800STSP

定価 6,940 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
400A,600A,800A
極数
-
形状
1段

CT-1000STSP

定価 7,310 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
600A,800A,1000A
極数
-
形状
1段

補足説明
