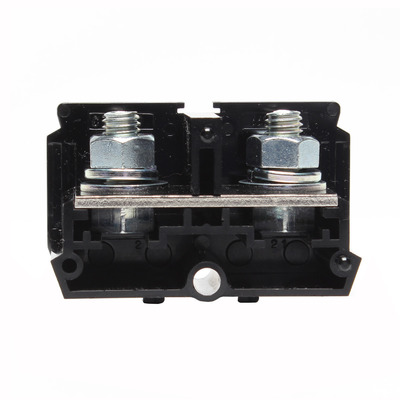

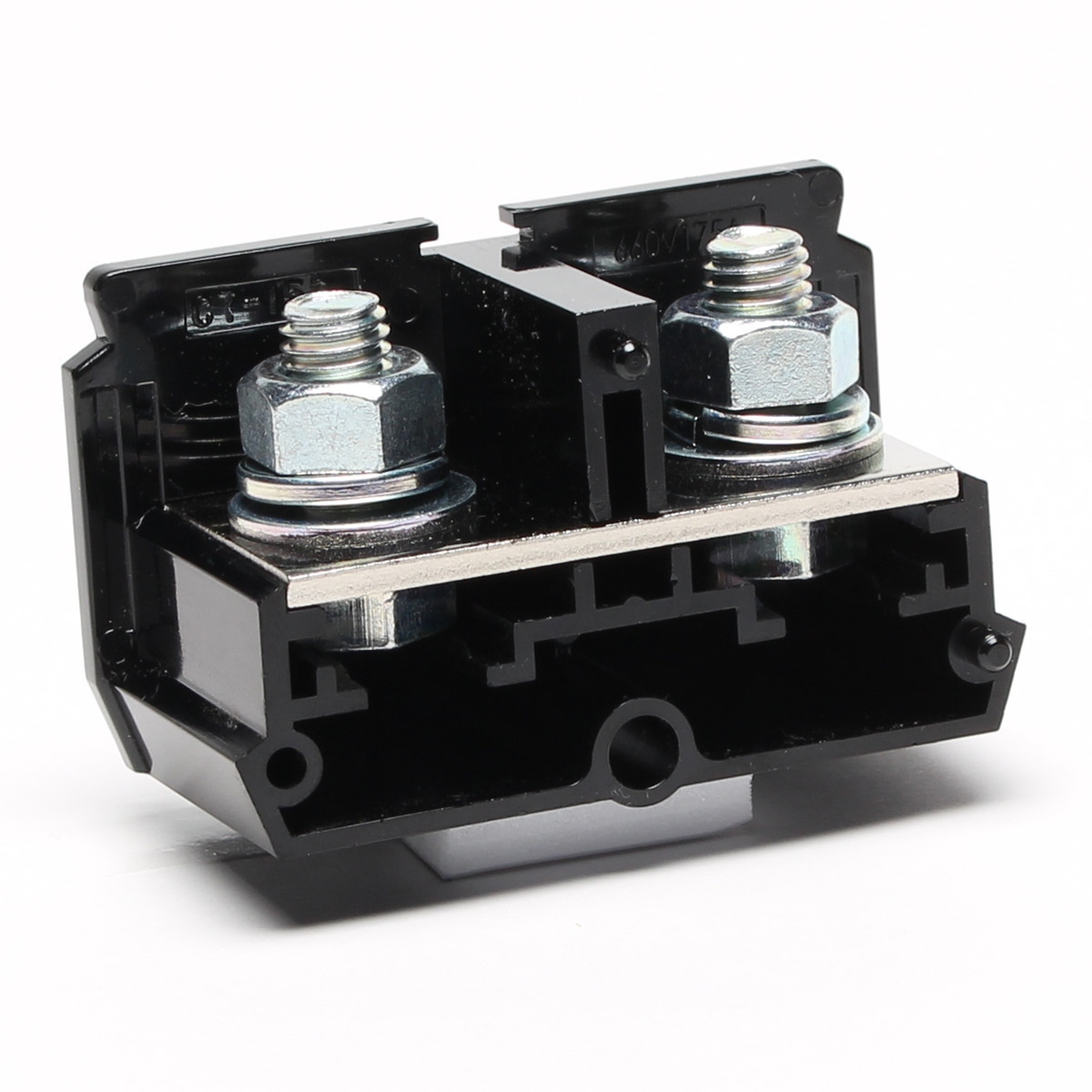

CT-STスタッドタイプシリーズは、100A~最大1000Aまでの充実の8機種を揃えています。
一般仕様 | |||
---|---|---|---|
電線サイズ(JIS) | 22㎟ | 38㎟ | 60㎟ |
電線サイズ(AWG) | - | - | - |
定格絶縁電圧 | AC・DC 660V | AC・DC 660V | AC・DC 660V |
定格通電電流 | 94A | 132A | 132A |
UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
---|---|---|---|---|
電線サイズ | AWG4~2/0(撚線) | - | AWG4~2/0(撚線) | - |
定格絶縁電圧 | AC・DC 600V | - | AC・DC 600V | - |
定格通電電流 | 100A | - | 100A | - |
ネジサイズ | M8 |
---|---|
端子間ピッチ | 24.50mm |
形状 | 1段 |
構造 | スタッド |
締付トルク | 6.0~9.0N・m(JIS C8201-7-1) 8.9~10.8N・m(JIS C2805) |
結線方式 | セルフアップ |
取付方法 | 直付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
