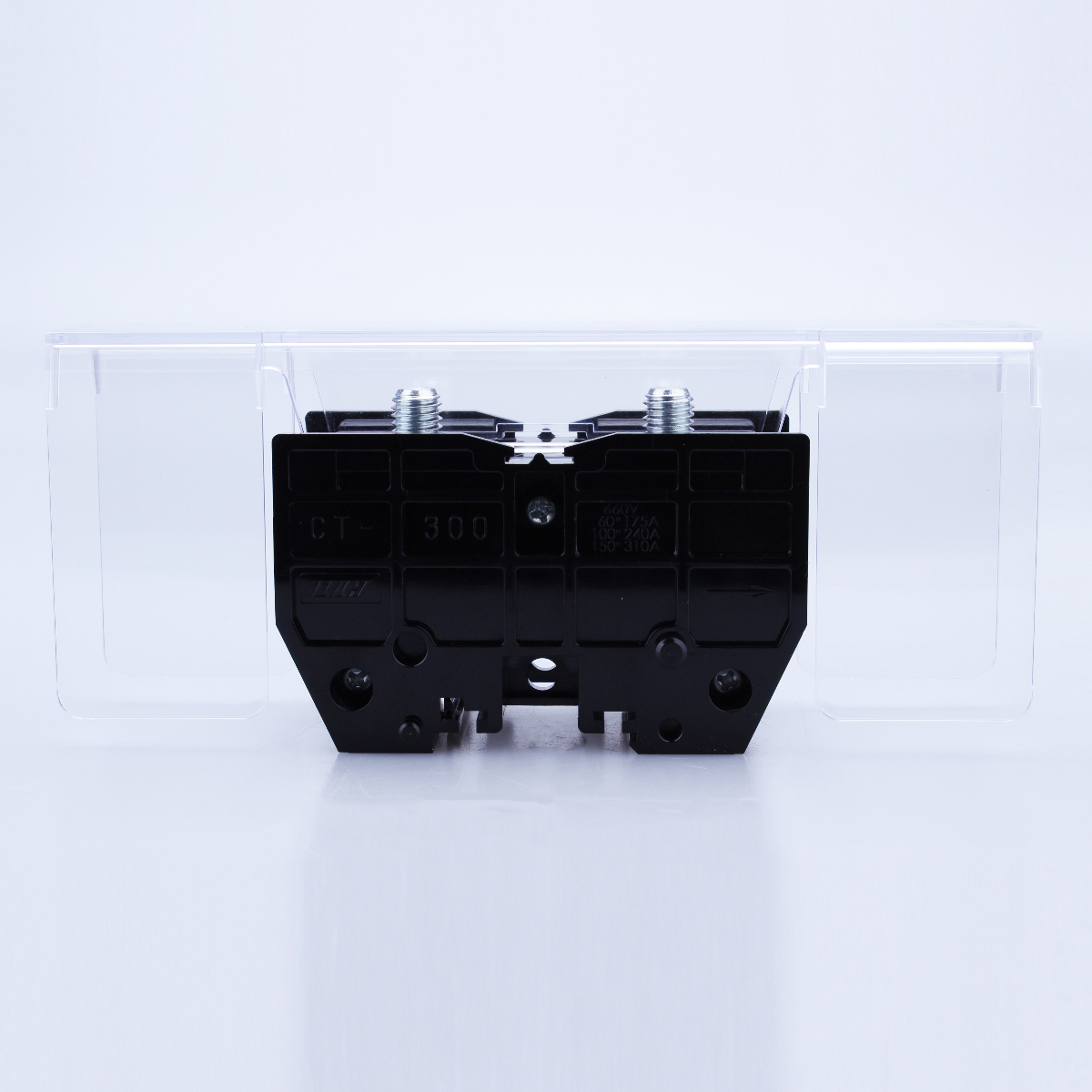

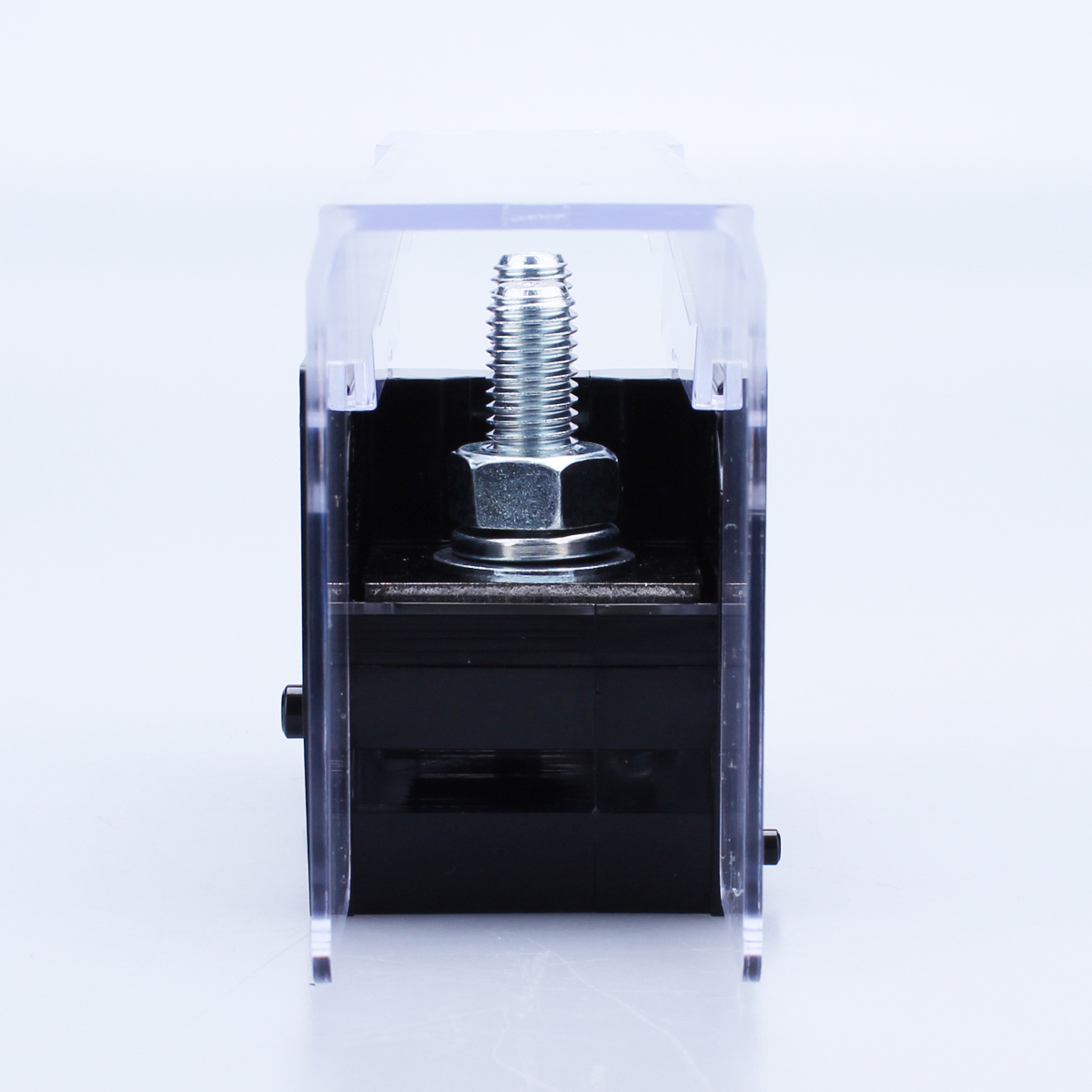

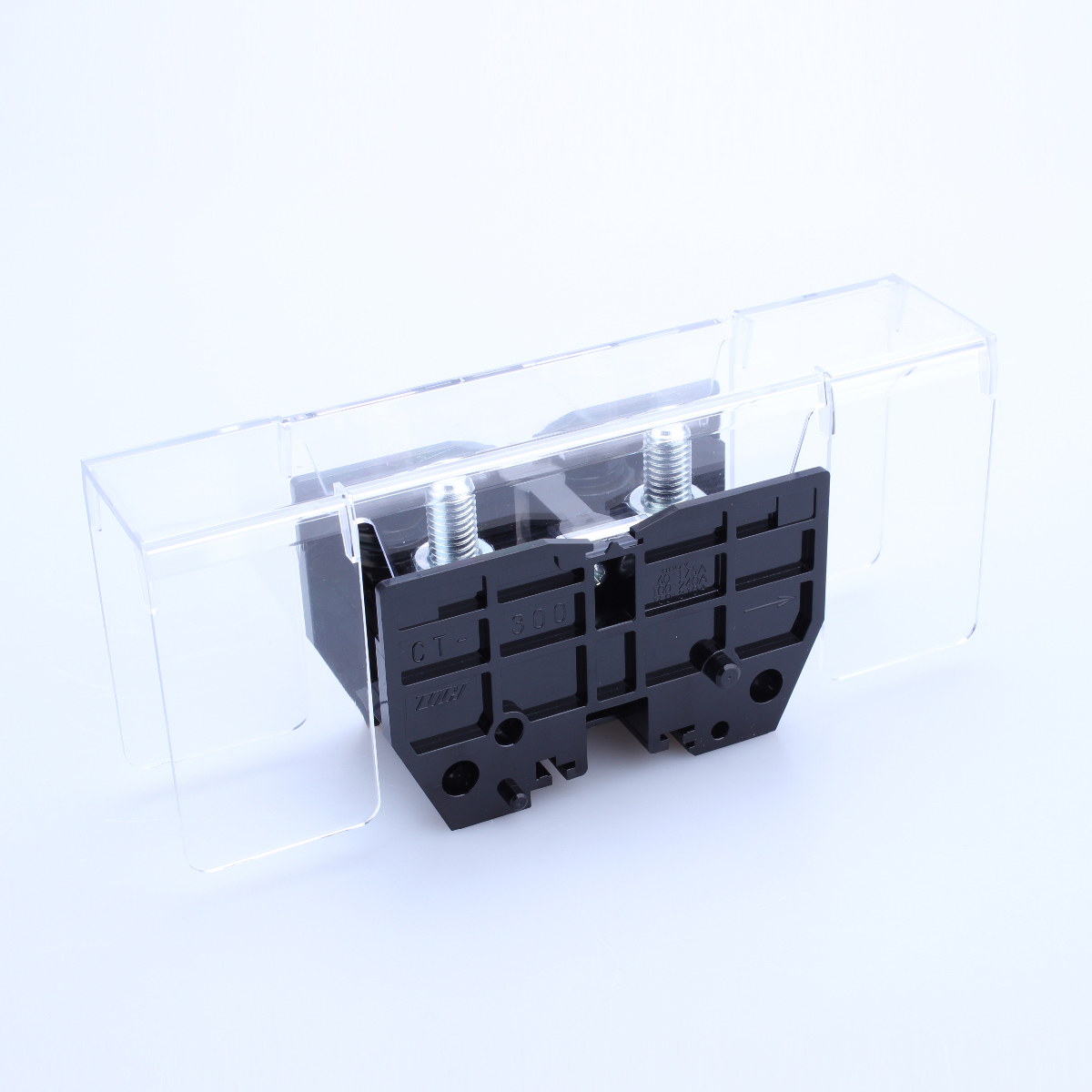

CT-300STLB

CT(スタッドボルト式)シリーズ

端子台 / 直取付型 / スタッドボルト式 / 一般端子台

定価 1,627 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

CT-STスタッドタイプシリーズは、100A~最大1000Aまでの充実の8機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 適合レールは当社専用の20㎜幅のレール。またはDIN35㎜レール対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 60㎟ 100㎟ 150㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 660V AC・DC 660V AC・DC 660V
定格通電電流 175A 240A 310A
ネジサイズ M10
端子間ピッチ 47.00mm
形状 1段
構造 スタッド
締付トルク 10.0~14.7N・m(JIS C8201-7-1)
18.0~23.0N・m(JIS C2805)
結線方式 セルフアップ
取付方法 直付

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
