端子台

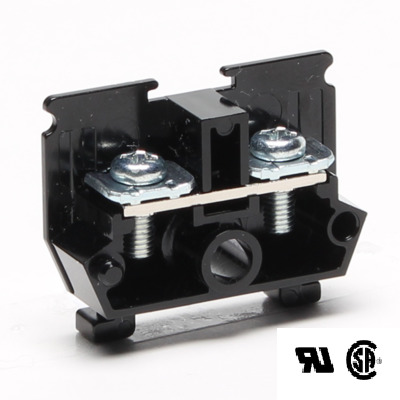

CT シリーズ

直取付型 / セルフアップ式 / 一般端子台
レール式端子台、CTシリーズの中間板をそのまま使用し新たに直付用の測板とシャフトを追加した、「直取付型組端子台シリーズ」です。
スタンダードなフリー端子ネジを使用した1段タイプ・ラッピング仕様、と豊富に揃っています。
カバー、記名板、シャフトは全タイプ標準付属。指定極数(P数)に応じて当社で切断後、組付けして出荷いたします。

性能・特性

標準使用状態 周囲温度-25℃~60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2000V/1分間(CT-15Rのみ)
2500V/1分間(CT-10S~CT-150)
5000V/1分間(CT-200~CT1000)
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 CT-800、1000はC1100P(Niメッキ)
CT-200~600はC2801P(Niメッキ)
他はC2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 PC(ポリカーボネート黒色) UL94V-2
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 16 件

CT-10S

定価 46 円 / 個

(販売単位:300)

端子ネジ
M3
結線方式
セルフアップ
定格絶縁電圧
660V
定格通電電流
15A
極数
-
形状
1段

CT-15S

定価 46 円 / 個

(販売単位:300)

端子ネジ
M3.5
結線方式
セルフアップ
定格絶縁電圧
660V
定格通電電流
20A
極数
-
形状
1段

CT-15R

定価 57 円 / 個

(販売単位:300)

端子ネジ
M3.5
結線方式
セルフアップ
定格絶縁電圧
250V
定格通電電流
15A
極数
-
形状
1段

CT-25S

定価 63 円 / 個

(販売単位:200)

端子ネジ
M4
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
20A,25A,40A
極数
-
形状
1段

CT-35S

定価 87 円 / 個

(販売単位:100)

端子ネジ
M5
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
30A,35A,50A
極数
-
形状
1段

CT-65S

定価 146 円 / 個

(販売単位:50)

端子ネジ
M6
結線方式
セルフアップ
定格絶縁電圧
660V,660V
定格通電電流
65A,90A
極数
-
形状
1段

CT-100

定価 279 円 / 個

(販売単位:20)

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
94A,132A,132A
極数
-
形状
1段

CT-150

定価 351 円 / 個

(販売単位:20)

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
94A,132A,175A
極数
-
形状
1段

CT-200

定価 835 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
132A,175A,240A
極数
-
形状
1段

CT-300

定価 1,150 円 / 個

(販売単位:8)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
175A,240A,310A
極数
-
形状
1段

CT-400

定価 1,682 円 / 個

(販売単位:5)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,310A,400A
極数
-
形状
1段

CT-600

定価 2,529 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
310A,400A,600A
極数
-
形状
1段

CT-800

定価 6,801 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
400A,600A,800A
極数
-
形状
-

CT-1000

定価 7,176 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
600A,800A,1000A
極数
-
形状
1段

CT-15

定価 41 円 / 個

(販売単位:300)

端子ネジ
M3
結線方式
セルフアップ
定格絶縁電圧
600V
定格通電電流
15A
極数
-
形状
1段

CT-30

定価 49 円 / 個

(販売単位:200)

端子ネジ
M4
結線方式
セルフアップ
定格絶縁電圧
600V
定格通電電流
30A
極数
-
形状
1段
