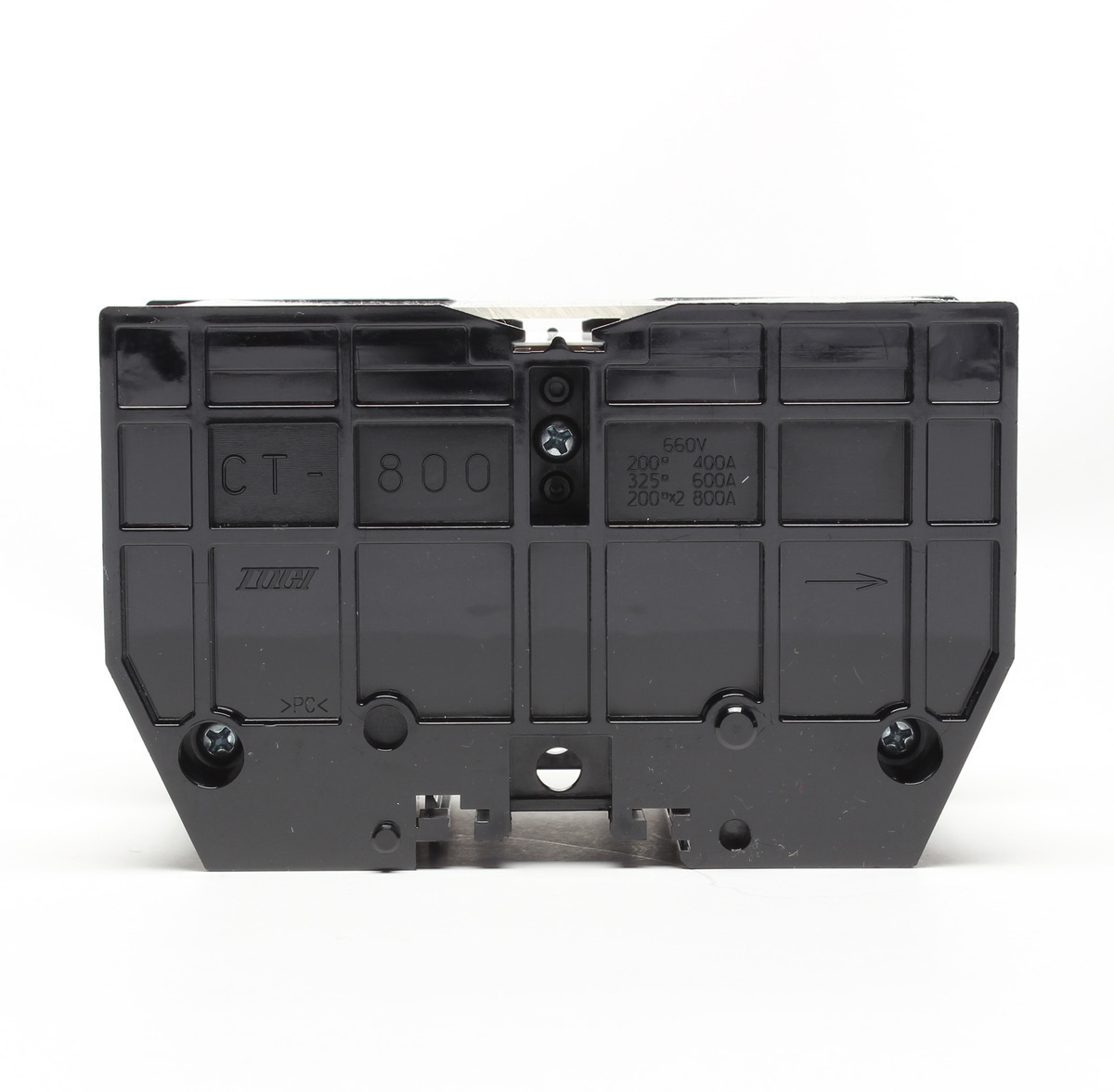

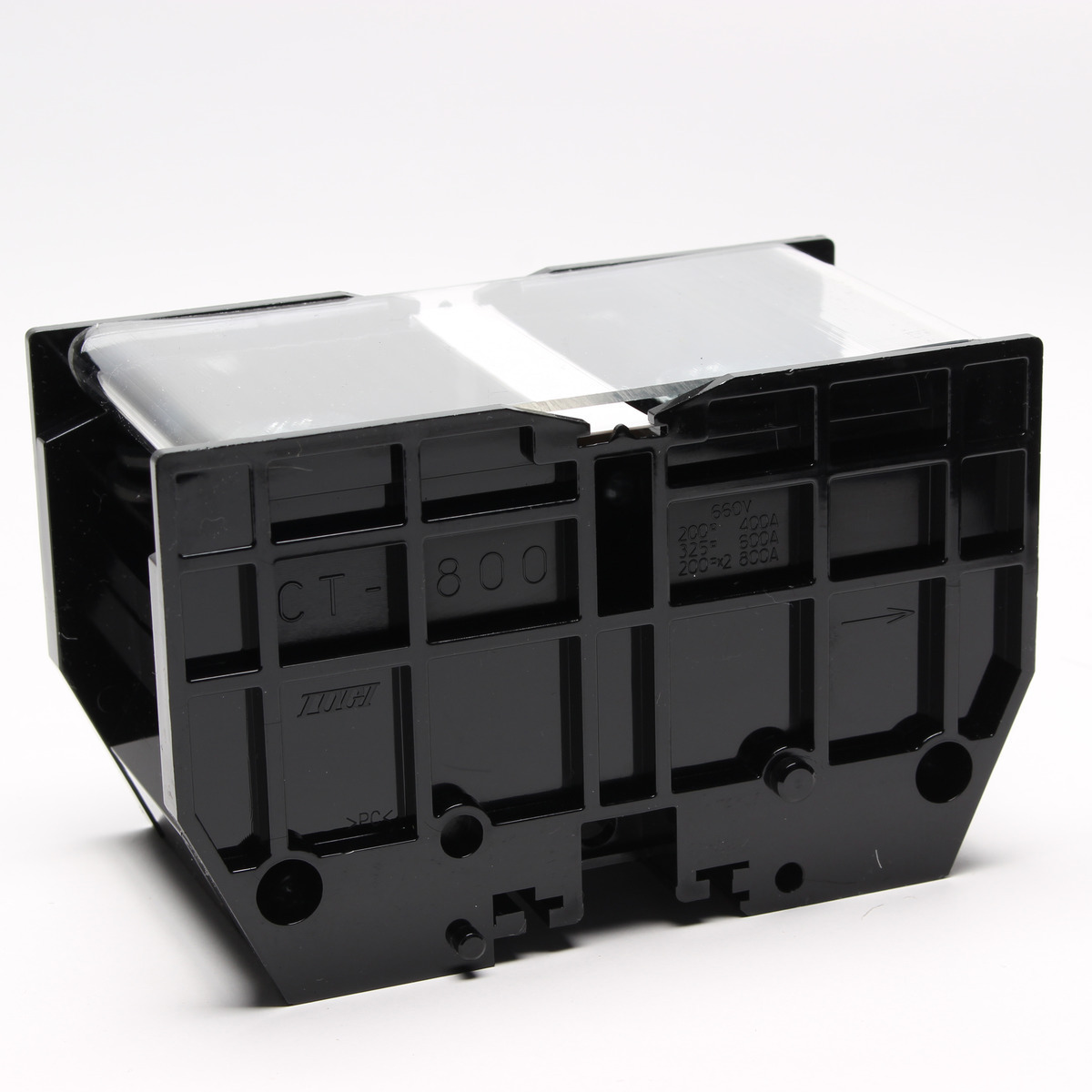

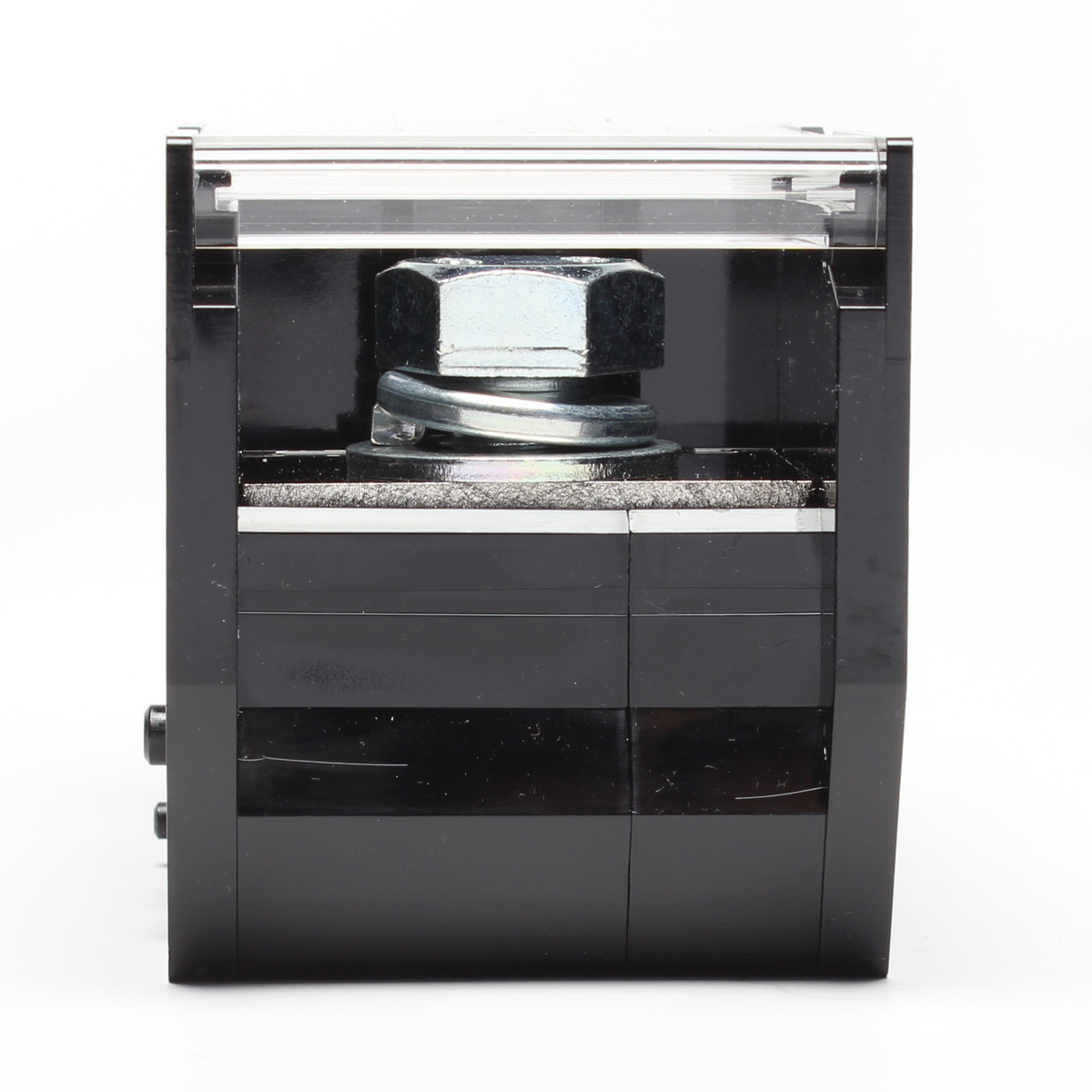

レール式端子台、CTシリーズの中間板をそのまま使用し新たに直付用の測板とシャフトを追加した、「直取付型組端子台シリーズ」です。
スタンダードなフリー端子ネジを使用した1段タイプ・ラッピング仕様、と豊富に揃っています。
カバー、記名板、シャフトは全タイプ標準付属。指定極数(P数)に応じて当社で切断後、組付けして出荷いたします。
一般仕様 | |||
---|---|---|---|
電線サイズ(JIS) | 200㎟ | 325㎟ | 200(×2本)㎟ |
電線サイズ(AWG) | - | - | - |
定格絶縁電圧 | AC・DC 660V | AC・DC 660V | AC・DC 660V |
定格通電電流 | 400A | 600A | 800A |
ネジサイズ | M16 |
---|---|
端子間ピッチ | 66.00mm |
締付トルク | 25.0~37.3N・m(JIS C 8201-7-1) 78.5~98.0N・m(JIS C 2805) |
結線方式 | セルフアップ |
取付方法 | 直付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
別売にて下記の商品もご用意しております。
