端子台

RT シリーズ

レール取付型 / セルフアップ式 / 一般端子台
RTシリーズは、スタンダードなフリー端子ネジ仕様の1段・2段、端子台内部でコモン接続済みのCOMMON仕様、さらには2段の上段をコモン用にしたHEAD COMMON仕様と、豊富なバリエーションを揃えた超小型端子台シリーズです。
全てのタイプがレール上にワンタッチ取付可能。また、小型でありながら記名板はワイドで見易い10㎜幅を採用しているため充分な記号表示ができます。
2段タイプを使用すれば、小型でさらに省スペースな多極結線ができます。
2段のHEAD COMMON仕様を使えば、3線式センサーの電源(+-)を1極跳びに結線でき、シンプルな配線施工が行えます。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
適合レールは当社専用の16㎜幅のレール。またはDIN35㎜対応端子台と共用できるDISタイプです。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2000V/1分間
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

絶縁本体 変性PPE樹脂(黒色) UL94V-0
導電板 C2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 変性PPE樹脂(黒色) UL94V-0
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 3 件

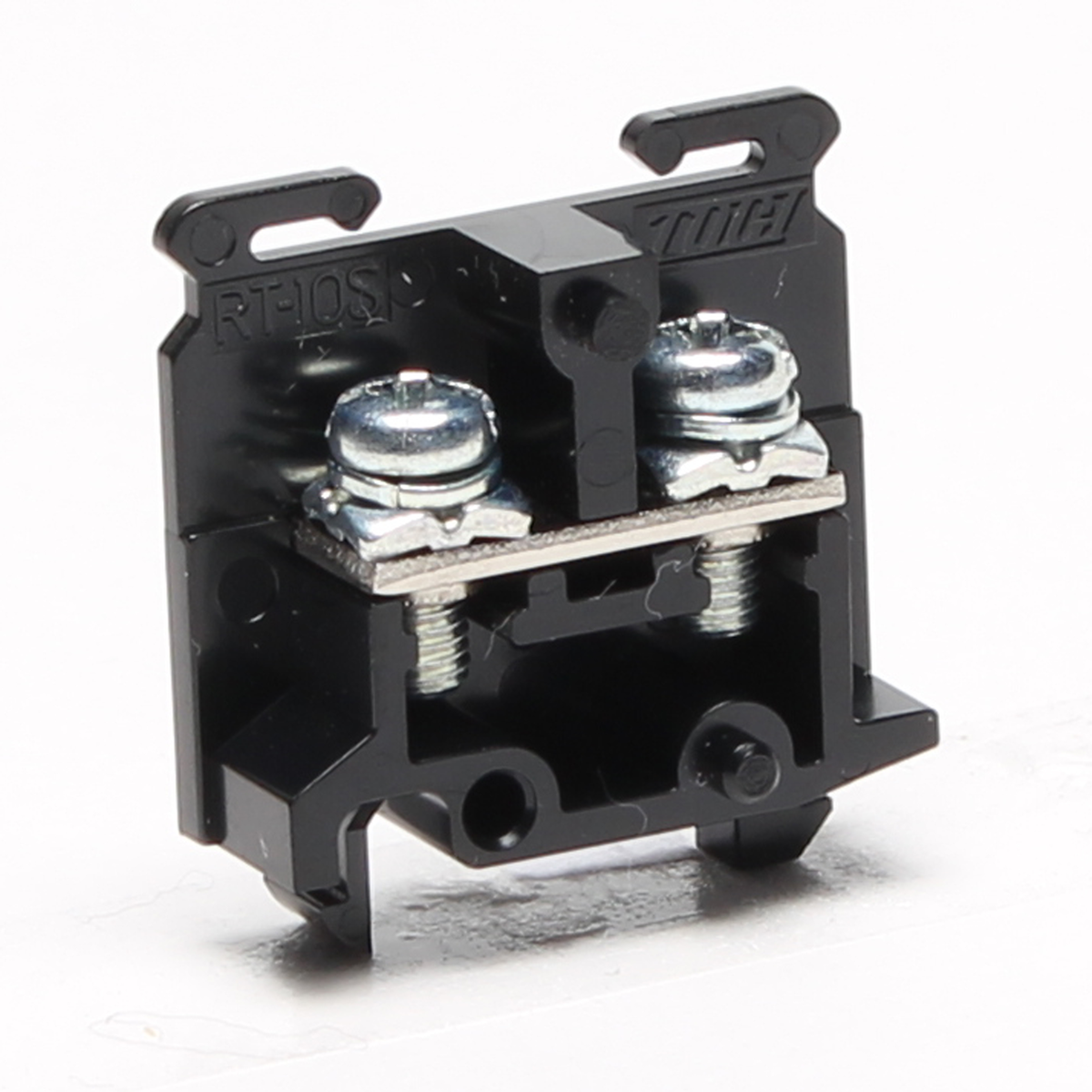

RT-10S

定価 41 円 / 個

(販売単位:200)

端子ネジ
M3
結線方式
セルフアップ
定格絶縁電圧
250V,250V,250V
定格通電電流
7A,11A,15A
極数
-
形状
1段

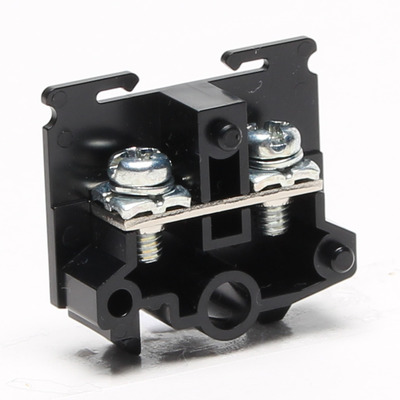

RT-20S

定価 46 円 / 個

(販売単位:200)

端子ネジ
M3.5
結線方式
セルフアップ
定格絶縁電圧
380V,380V,380V
定格通電電流
11A,15A,20A
極数
-
形状
1段

RT-30S

定価 52 円 / 個

(販売単位:100)

端子ネジ
M4
結線方式
セルフアップ
定格絶縁電圧
500V,500V,500V
定格通電電流
15A,20A,30A
極数
-
形状
1段

補足説明
