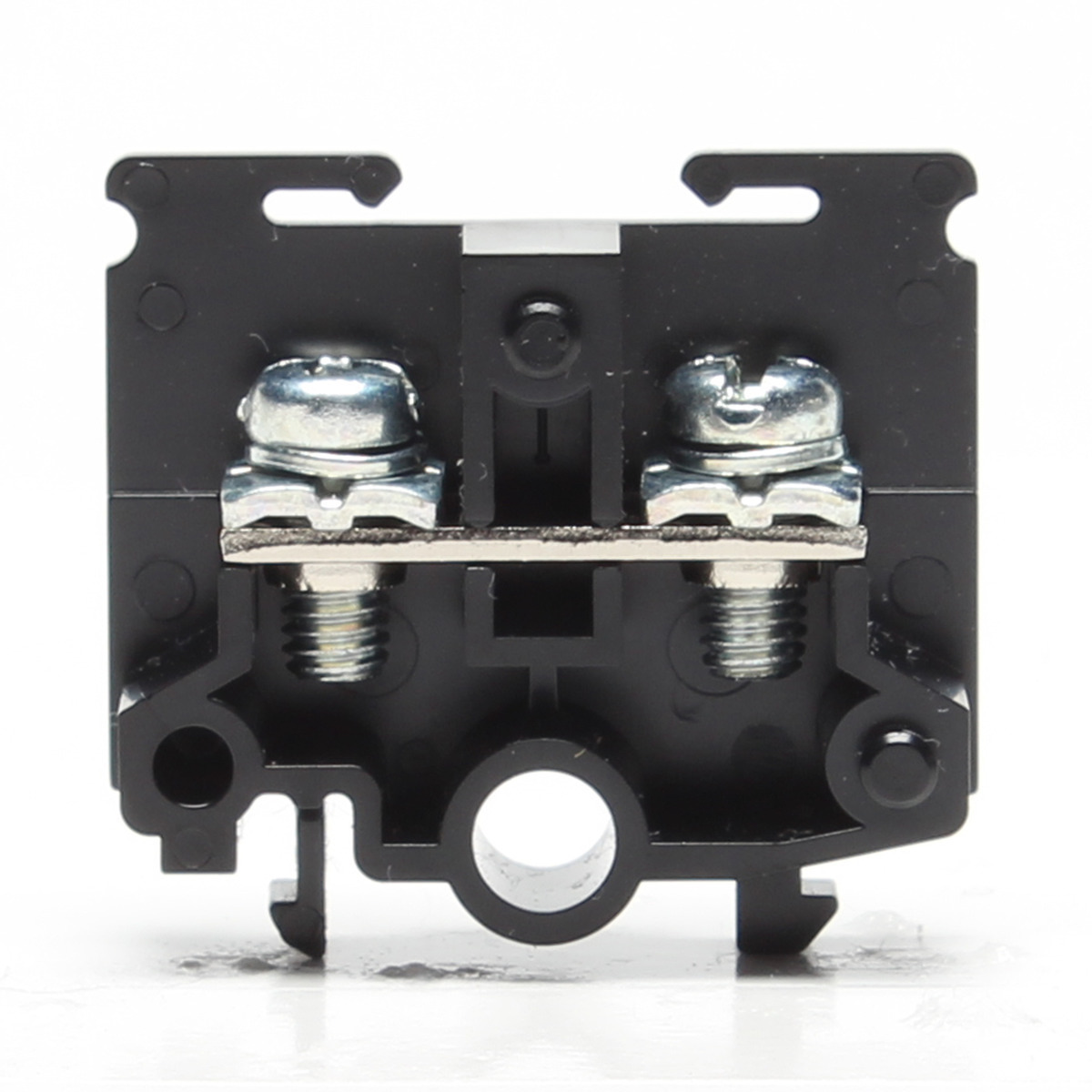

RTシリーズは、スタンダードなフリー端子ネジ仕様の1段・2段、端子台内部でコモン接続済みのCOMMON仕様、さらには2段の上段をコモン用にしたHEAD COMMON仕様と、豊富なバリエーションを揃えた超小型端子台シリーズです。
全てのタイプがレール上にワンタッチ取付可能。また、小型でありながら記名板はワイドで見易い10㎜幅を採用しているため充分な記号表示ができます。
2段タイプを使用すれば、小型でさらに省スペースな多極結線ができます。
2段のHEAD COMMON仕様を使えば、3線式センサーの電源(+-)を1極跳びに結線でき、シンプルな配線施工が行えます。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
適合レールは当社専用の16㎜幅のレール。またはDIN35㎜対応端子台と共用できるDISタイプです。
一般仕様 | |||
---|---|---|---|
電線サイズ(JIS) | 1.25㎟ | 2㎟ | 3.5㎟ |
電線サイズ(AWG) | - | - | - |
定格絶縁電圧 | AC・DC 500V | AC・DC 500V | AC・DC 500V |
定格通電電流 | 15A | 20A | 30A |
ネジサイズ | M4 |
---|---|
端子間ピッチ | 10.00mm |
形状 | 1段 |
締付トルク | 1.2~1.8N・m |
結線方式 | セルフアップ |
取付方法 | C型16mmレール |
