組端子台

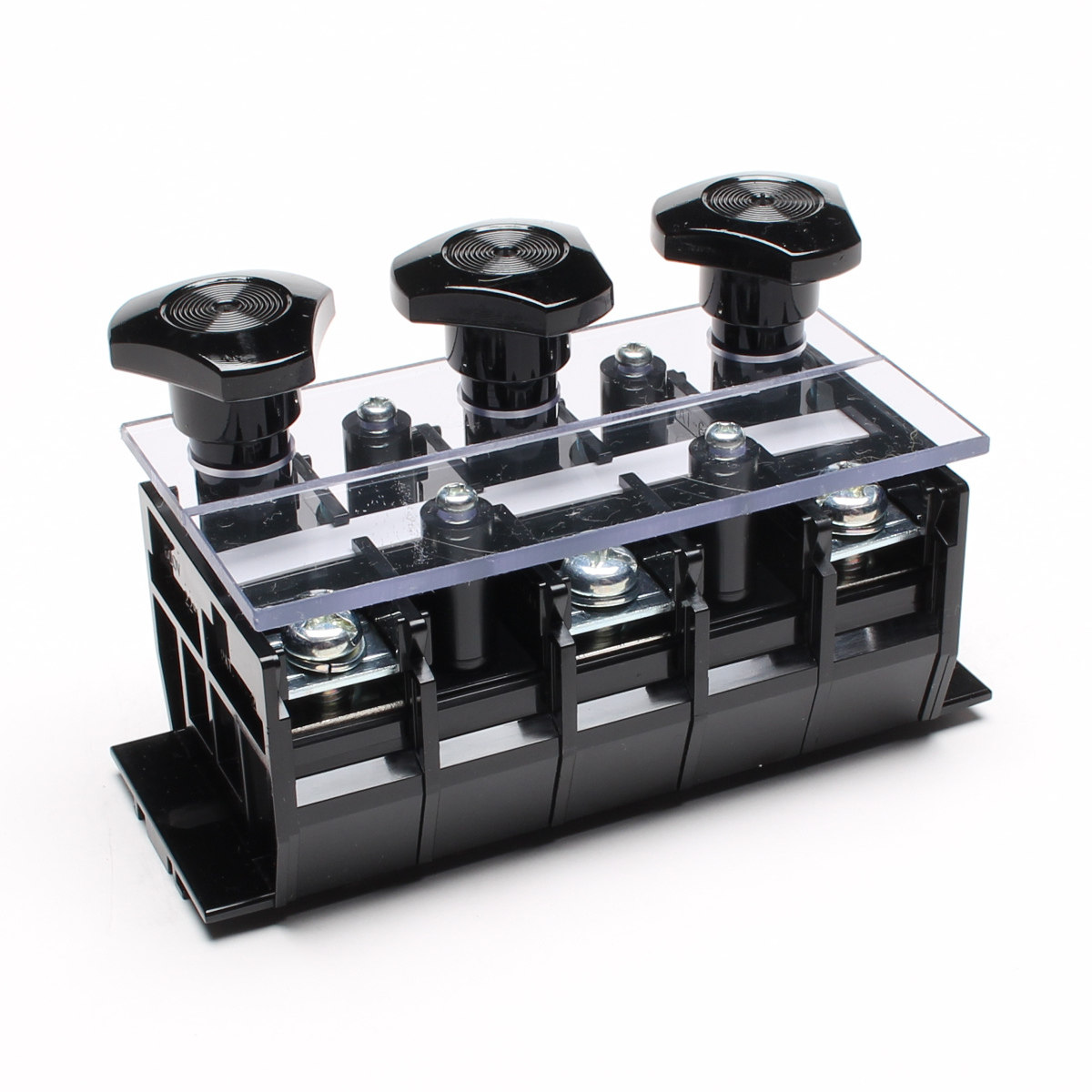

NW シリーズ

直取付型 / セルフアップ式 / ノブ端子台
ノブ端子台NWシリーズは、従来に無い新機能により、電源引き込みの煩わしさを解消します。
溶接機、ポンプ類はもとより、各種試験機、検査機など、取り外し頻度の多い工場施設の電源盤、また、工場用電源盤に至る
まで安全でスピーディーに電源等を引き込むことができます。
絶縁材には、電気的、機械的および熱的に優れたPC(ポリカーボネート)を使用しています。
ネジ側、ノブ側共に脱落防止構造(20タイプのネジ側は除く)。しかもノブ側は仮設現場で便利な工具いらずの手締めタイプ
です。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35℃以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 5000V/1分間
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 C2680R(Niメッキ)
端子ネジ ビス側:SWCH(Znメッキ)
ボルト側:PC(ポリカーボネート黒色)+SWCH(Znメッキ)
スプリング SWC(Znメッキ)
アップ座金 SPCC(Znメッキ)
側板 樹脂部:PC(ポリカーボネート黒色) UL94V-0
カバー PVC(透明)
記名板 PVC(白)

該当機種一覧

該当件数 3 件

NW-203CT

定価 9,200 円 / 個

(販売単位:1)

構成端子台
NW-20□(組端子台のみでの販売となります。)
端子ネジ
M10
結線方式
ネジアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
60A,100A,200A
極数
-
形状
1段

NW-204CT

定価 11,845 円 / 個

(販売単位:1)

構成端子台
NW-20□(組端子台のみでの販売となります。)
端子ネジ
M10
結線方式
ネジアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
60A,100A,200A
極数
-
形状
1段

NW-204CTH

定価 16,905 円 / 個

(販売単位:1)

構成端子台
NW-204CTH(組端子台のみでの販売となります。)
端子ネジ
M10
結線方式
ネジアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
60A,100A,200A
極数
-
形状
1段

補足説明
