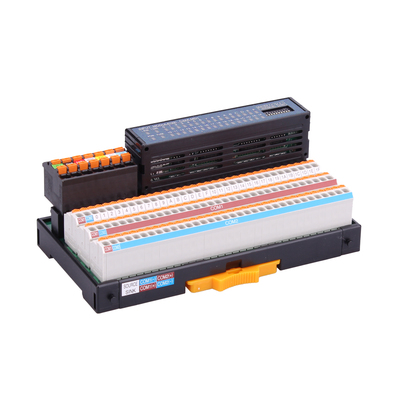

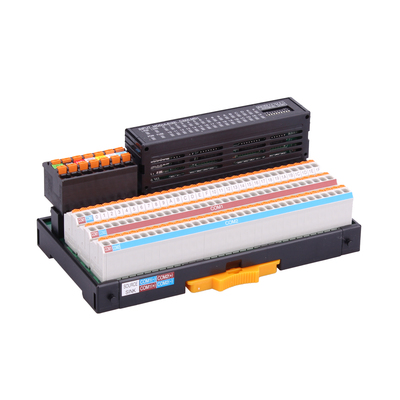

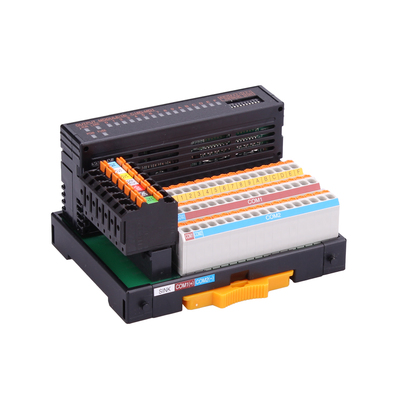

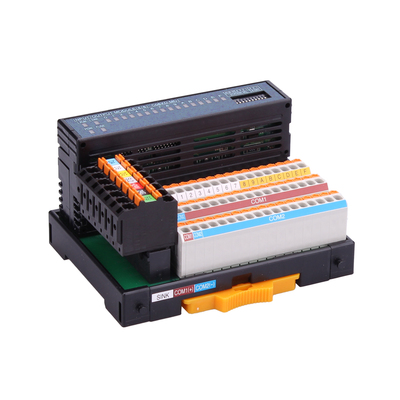

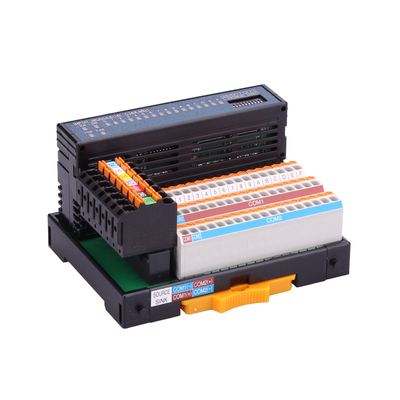

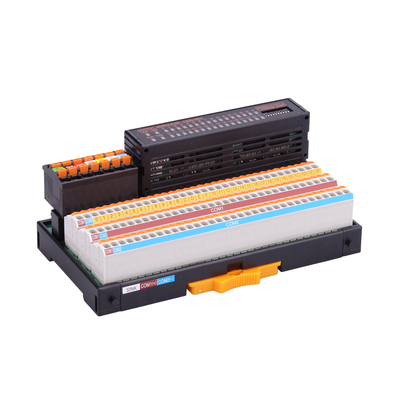

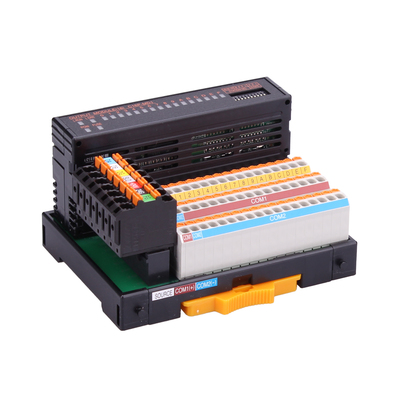

●横型構造で、省スペースを実現16点/32点/8点混合/16点混合タイプをご用意しています。
端子台が2ピース構造になっているので、ターミナル交換等、メンテナンスが容易に行えます。
端子台に+コモン、-コモンがあるので、2線式/3線式のセンサが接続可能です。
信頼性の高いスプリング圧結線方式を採用しました。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけのスピーディーな結線作業が行えます。
振動による緩みがないので、増し締め作業が不要になりメンテナンスフリーが実現します。結線後の導通チェックが行えます。
【DINレール】「TOGI」オリジナルのレールロック機能を採用。
ボタンを押しながらスライドすることで、簡単にユニットを移動できます。
電源、通信状態、入出力状態を表示します。
通信速度、アドレスを設定します。
| 耐電圧 | DC外部端子一括 - アース間 AC500V 1分間 |
|---|---|
| 絶縁抵抗 | DC外部端子一括 - アース間 DC500V 絶縁抵抗計にて10MΩ以上 |
| ノイズ耐量 | DCタイプのノイズ電圧±900Vp-p ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる |
|---|---|
| 外部接続方式 | 7極2ピースコネクタ（伝送路、ユニット電源端子、 FG端子） |
