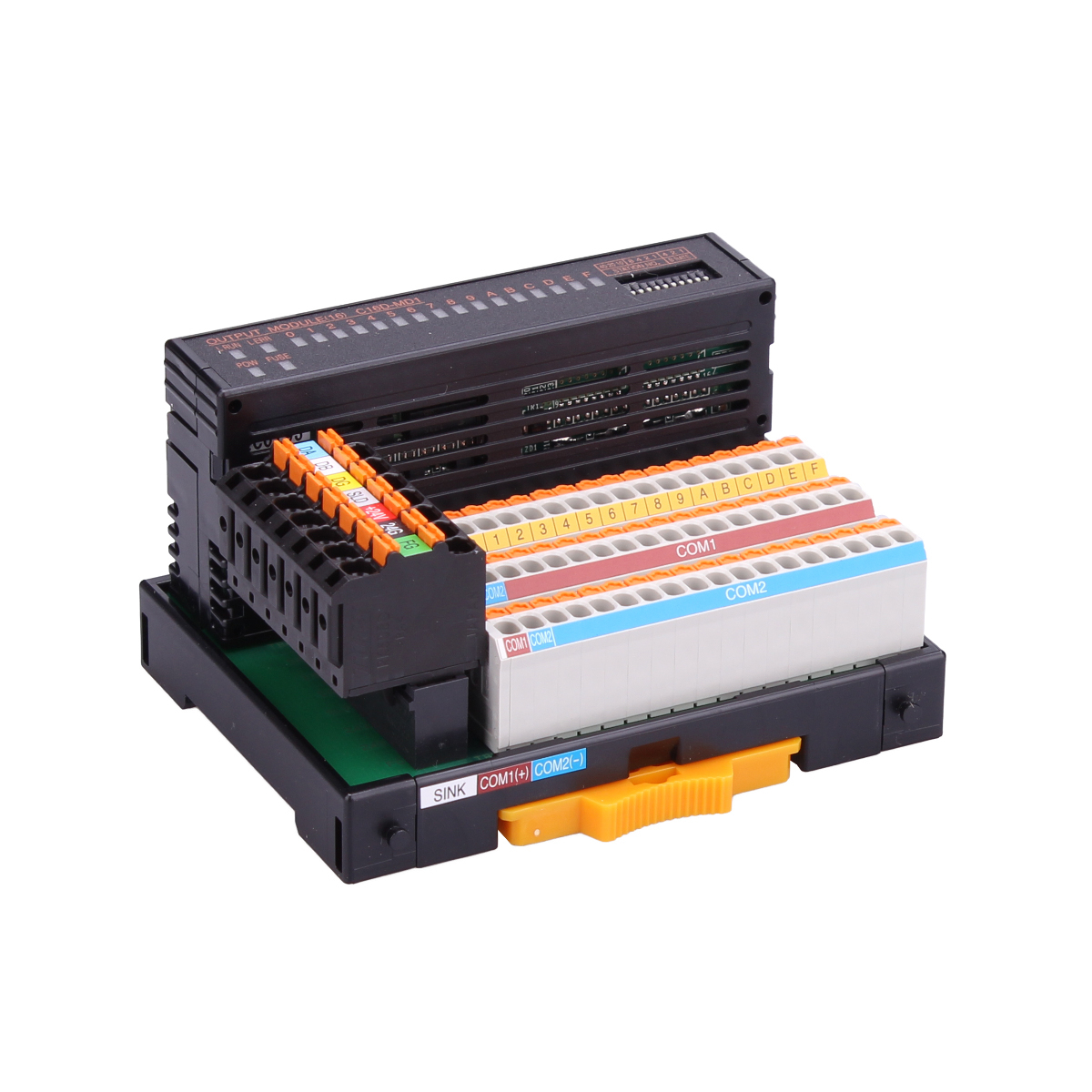

C16D-MT1XR-NH(NON HOLDタイプ)

CC-Linkモジュール搭載式シリーズ

省配線機器 / CC-Link / スプリングロック式 / 横型

定価 34,150 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

●横型構造で、省スペースを実現
●スプリングロック式端子台で簡単配線
●ユニットの取付けはDINレールタイプ


【ラインアップ】

16点/32点/8点混合/16点混合タイプをご用意しています。


【通信線、電源線は2ピース構造】

端子台が2ピース構造になっているので、ターミナル交換等、メンテナンスが容易に行えます。



【コモン端子内蔵】

端子台に+コモン、-コモンがあるので、2線式/3線式のセンサが接続可能です。


【簡単作業】

信頼性の高いスプリング圧結線方式を採用しました。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけのスピーディーな結線作業が行えます。
振動による緩みがないので、増し締め作業が不要になりメンテナンスフリーが実現します。結線後の導通チェックが行えます。


【DINレール】

「TOGI」オリジナルのレールロック機能を採用。
ボタンを押しながらスライドすることで、簡単にユニットを移動できます。


【LED表示】

電源、通信状態、入出力状態を表示します。


【設定スイッチ】

通信速度、アドレスを設定します。


仕様 出力
制御系ネットワーク種類 CC-Link
入・出力点数 出力16点
接続端子 スプリングロック(プッシュイン端子台)
他仕様 NON HOLDタイプ
出力部
絶縁方式 フォトカプラ絶縁
定格負荷電圧 DC12/24V
使用電圧範囲 DC10.2~26.4V(リップル率5%以内)
最大負荷電流 約500mA/1点(全点ON時 225mA/1点) 3.6A/1コモン
最大突入電流 1.0A 10ms以下
OFF時漏洩電流 0.1mA
出力形式 シンクタイプ
応答時間(ON→OFF) 1.5ms以下(抵抗負荷)
応答時間(OFF→ON) 0.5ms以下
サージキラー なし
コモン方式 16点1コモン
占有局数 1局32点割付(16点使用)
I/Oユニット電源(電圧) DC20.4~26.4V(リップル率5%以内)
I/Oユニット電源(電流) 50mA以下(DC24V、全点ON時)
ノイズ耐量 DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、 ノイズ周波数45Hz、ノイズシュミレータによる
耐電圧 DC外部端子一括 - アース間 AC500V 1分間
絶縁抵抗 DC外部端子一括 - アース間 DC500V 絶縁抵抗計にて10MΩ以上
質量 約180g
外部接続方式 7極2ピースコネクタ(伝送路、ユニット電源端子、 FG端子)
