インターフェイス（コネクタ端子台）

図版のダウンロード
ができます。

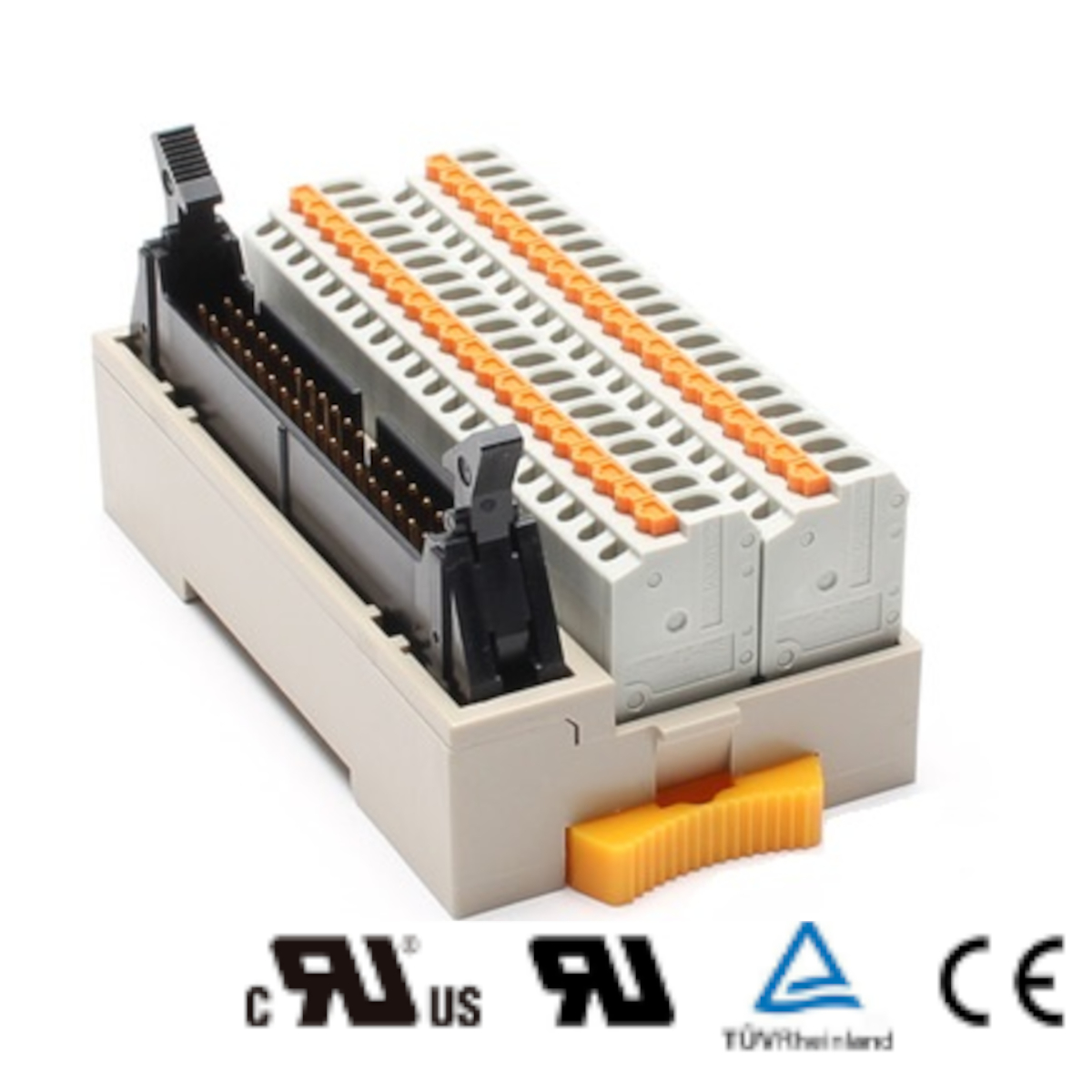

PCXV（PLC対応モデル） シリーズ

スプリングロック式 / スプリングロック式
新開発のスプリングロック端子を採用し、端子間ピッチはなんと3.5mm
端子台を縦に配置する事により、更に省スペース

チェック端子を搭載し、φ2のテストピンを挿入可能

結線ばね開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能

独自のレールロック機構により止め金具を必要としません

止め金具を必要とした取付けと比較した場合 約74% 省スペース ※1

※1 弊社のPCN7-1H40-TB34とPCXV-1H40-TB40による自社比です
製品一覧はこちら

性能・特性

定格絶縁電圧 50V
定格通電電流 sig 0.5A / COM 2A
耐電圧 AC500V / 1分間
絶縁抵抗 100MΩ以上 （DC500Vメガにて）
適合電線 ・棒端子（フェルール）　0.25～0.5㎟ / AWG26～20　 DIN46228-4準拠
・単線　φ0.3～φ1.3
・撚り線　0.08～1.5㎟ / AWG28～16
周囲温度 -15℃～+60℃（氷結または結露なきこと）

該当機種一覧

該当件数 18 件

PCXV-1H20-TB20-M-XY

定価　3,260 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
三菱電機（株）
PLCシリーズ
FX
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H20-TB20-K2

定価　3,260 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-Nano
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-M2-X

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
三菱電機（株）, 富士電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link （三菱電機㈱）, MICREX-SX
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-M2-Y

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
三菱電機（株）, 富士電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link （三菱電機㈱）, MICREX-SX
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-O1

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）, 日立産機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-O2

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）
PLCシリーズ
CJ1W
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-O3

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）, 日立産機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-O4

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）
PLCシリーズ
CJ1W
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-K-CPU

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KVシリーズCPUユニット用
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H34-TB40-K1

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-3000/5000/5500, KV-Nano
端子台極数
34
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H34-TB40-K2

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-1000, KV-3000/5000/5500, KV-Nano
端子台極数
34
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H34-TB40-K-Nano

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-Nano
端子台極数
34
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-K3

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-7000
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-TB40-K4

定価　4,520 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-7000
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-4F40-TB40-M2-X

定価　5,030 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
三菱電機（株）, 富士電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link （三菱電機㈱）, MICREX-SX
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-4F40-TB40-M2-Y

定価　5,030 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
三菱電機（株）, 富士電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, CC-Link （三菱電機㈱）, MICREX-SX
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-4F40-TB40-O1

定価　5,030 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）, 日立産機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-4F40-TB40-O3

定価　5,030 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
オムロン（株）, 横河電機（株）, 日立産機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
