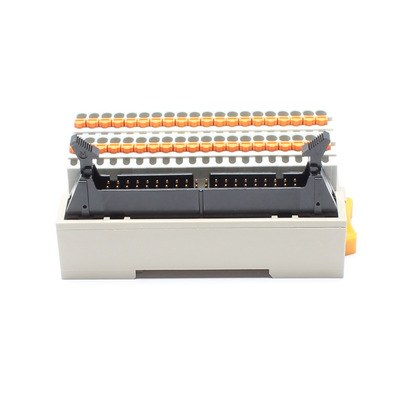

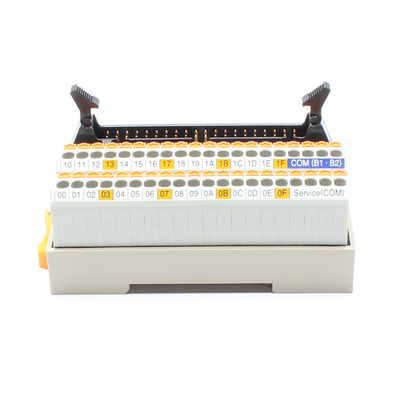

PCXV-1H40-TB40-M2-X

PCXV(PLC対応モデル)シリーズ

インターフェイス(コネクタ端子台) / スプリングロック式 / スプリングロック式

定価 4,520 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

新開発のスプリングロック端子を採用し、端子間ピッチはなんと3.5mm
端子台を縦に配置する事により、更に省スペース

チェック端子を搭載し、φ2のテストピンを挿入可能

結線ばね開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能

独自のレールロック機構により止め金具を必要としません。

止め金具を必要とした取付けと比較した場合 約74% 省スペース ※1

※1 弊社のPCN7-1H40とPCXV-1H40による自社比です

コネクタメーカー ヒロセ電機(株)
コネクタ仕様 MIL
PLCメーカー 三菱電機(株) 、 富士電機(株)
PLCシリーズ MELSEC-AnS 、 MELSEC iQ-R 、 MELSEC-L 、 MELSEC-Q 、 CC-Link (三菱電機㈱) 、 MICREX-SX
端子台極数 40
端子間ピッチ 3.5mm
取付方法 DINレール取付のみ
接続方法 スプリングロック
寸法(幅) 43.00mm
