インターフェイス(コネクタ端子台)
図版のダウンロード
ができます。

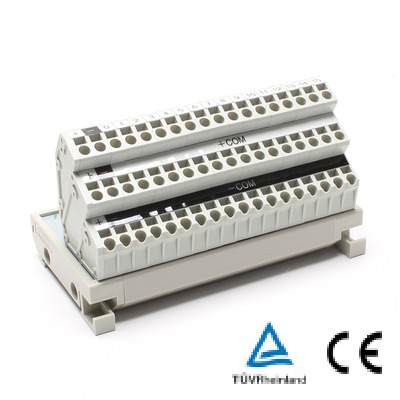

PCIV シリーズ
スプリングロック式 / スプリングロック式
PCIシリーズ姉妹機種、スプリングロック式で新登場。
三菱、オムロンのシーケンサ(DC5V~24V用)の主力機器にそのまま対応出来る様な設計になっております。付属のショートバーを使い分けることにより入出力用どちらにもご使用頂けます。
振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな結線作業が行えます。
省スペースを考慮した5㎜ピッチ3段端子構造により、従来のネジ結線タイプに比べ、約3割の省スペース。
ターミナルの実装コネクタは、ヒロセ電機製のHIF-3BシリーズMIL規格準拠の、20Pタイプです。
ケーブルはシールド付の耐油性シースを使用。
製品一覧はこちら
仕様
カタログ
性能・特性
定格絶縁電圧
AC, DC125V
定格通電電流
1A
耐電圧
600V/1分間
絶縁抵抗
100MΩ以上(DC500V)
適合電線
単線 φ0.5~φ1.6
撚り線 0.08~1.25㎟ / AWG28~16
周囲温度
-25℃~+60℃
PDFファイルダウンロード
該当機種一覧
該当件数 2 件
PCIV-1H20-L2
定価 8,610 円 / 個
(販売単位:1)
コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る
ダウンロード
カタログ
2D CAD
3D CAD
PCIV-1H20-K2
定価 8,610 円 / 個
(販売単位:1)
コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
20
取付方法
DINレール/直付共用
詳細を見る
ダウンロード
カタログ
3D CAD
